413512 Korpus uchwytu dyszy GZ 3/8" na wąż 13 mm ARAG

Opis produktu

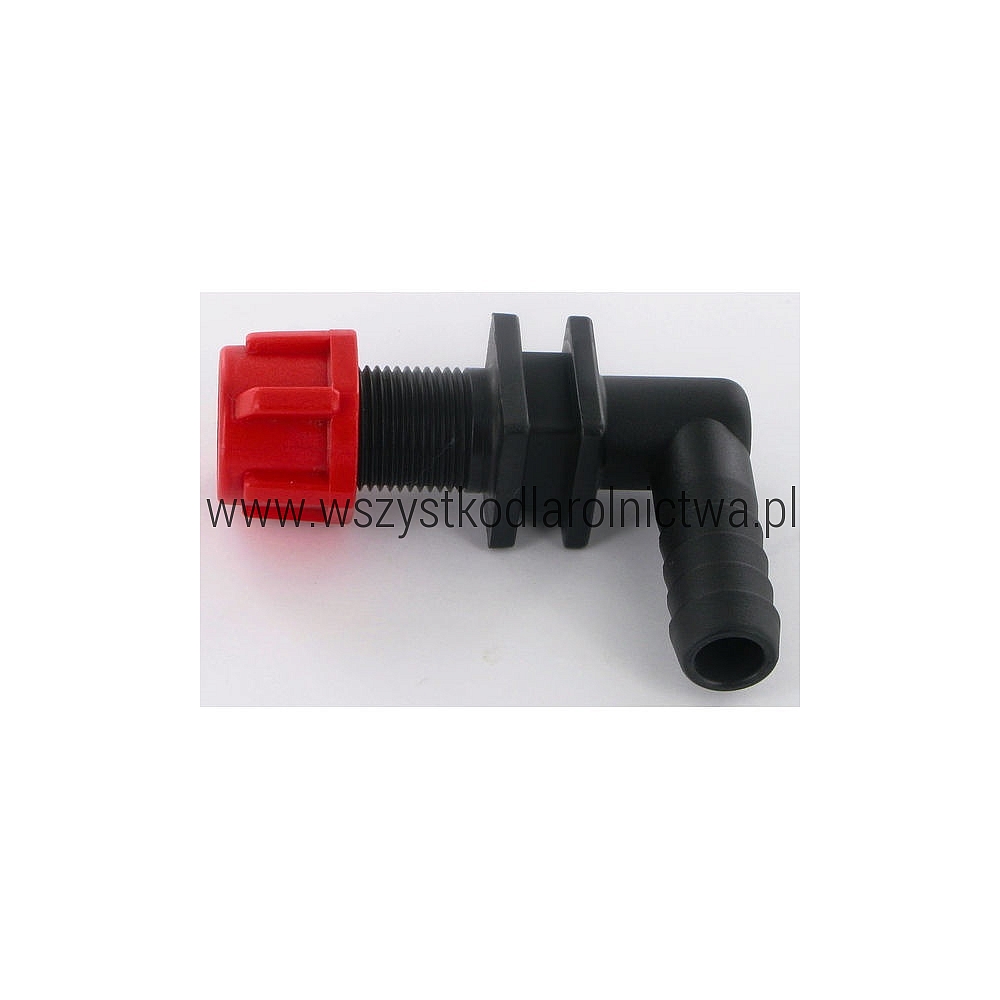

ARAG 413512 to oryginalny korpus uchwytu dyszy opryskiwacza z jednym króćcem na wąż o średnicy wewnętrznej 13 mm oraz gwintowanym przyłączem dyszy GZ 3/8" BSP.

Korpus ARAG stanowi element instalacji cieczowej belki opryskowej. Służy do doprowadzenia cieczy z elastycznego przewodu do rozpylacza lub zespołu dyszy.

Model 413512 jest wykonaniem pojedynczym, krańcowym – posiada jeden króciec na przewód. Dzięki temu jest szczególnie przydatny na końcu odcinka instalacji, gdzie przewód cieczowy dochodzi do ostatniego uchwytu dyszy.

Króciec przeznaczony jest do przewodu o średnicy wewnętrznej 13 mm (1/2"), natomiast przyłącze dyszy wykonano jako gwint zewnętrzny 3/8" BSP.

Dane techniczne

Pomoc w doborze: dla gwintu zewnętrznego G 3/8" BSP średnica zewnętrzna mierzona suwmiarką wynosi orientacyjnie około 16,7 mm. Jest to wartość pomocnicza – należy również sprawdzić typ gwintu oraz średnicę przewodu.

Najważniejsze wymiary przy doborze

Do czego służy ARAG 413512?

Korpus uchwytu dyszy tworzy połączenie pomiędzy przewodem cieczowym a elementem rozpylającym opryskiwacza.

Ciecz doprowadzana jest przez wąż 13 mm, a następnie kierowana do dyszy zamontowanej na gwintowanym przyłączu uchwytu.

Wykonanie z jednym króćcem sprawia, że ARAG 413512 może być stosowany jako korpus krańcowy na końcu przewodu.

Gwint G 3/8" BSP – jak sprawdzić rozmiar?

Przyłącze dyszy wykonane jest jako gwint zewnętrzny G 3/8" BSP.

Jeżeli nie jesteś pewien rozmiaru gwintu, można pomocniczo zmierzyć go suwmiarką. Średnica zewnętrzna gwintu G 3/8" BSP wynosi orientacyjnie około 16,7 mm.

Ważne: oznaczenie 3/8" jest nominalnym rozmiarem gwintu rurowego i nie oznacza średnicy zewnętrznej 9,5 mm.

Króciec na wąż 13 mm

ARAG 413512 wyposażony jest w króciec przeznaczony do elastycznego przewodu o średnicy wewnętrznej 13 mm, czyli około 1/2".

Przewód należy nasunąć odpowiednio głęboko na króciec i zabezpieczyć właściwie dobraną opaską zaciskową.

Przy doborze przewodu należy kierować się jego średnicą wewnętrzną.

Zastosowanie

Korpus może być stosowany m.in. w:

• opryskiwaczach polowych,
• opryskiwaczach sadowniczych,
• belkach opryskowych,
• instalacjach cieczowych opryskiwaczy,
• układach z przewodem Ø wewnętrzna 13 mm,
• instalacjach wykorzystujących gwintowane mocowanie dyszy 3/8" BSP.

Przed zakupem należy porównać średnicę przewodu, liczbę króćców oraz sposób mocowania dyszy.

413512 – wykonanie pojedyncze krańcowe

Model 413512 posiada jeden króciec na przewód. Taka konstrukcja sprawdza się przede wszystkim jako ostatni uchwyt w danym odcinku instalacji cieczowej.

Jeżeli przewód powinien wychodzić z korpusu dalej do kolejnego rozpylacza, należy zastosować odpowiednią wersję przelotową z dwoma króćcami.

Porównanie uchwytów ARAG z jednym króćcem

W całej tej grupie przyłącze dyszy pozostaje takie samo – GZ G 3/8" BSP. Zmienia się natomiast średnica króćca na przewód.

Wersja przelotowa z dwoma króćcami

Odpowiednikiem przeznaczonym do montażu pomiędzy kolejnymi odcinkami przewodu jest wersja posiadająca dwa króćce:

• 413522 – korpus uchwytu dyszy ARAG z dwoma króćcami na wąż 13 mm / 1/2"

Porównanie wersji krańcowej i przelotowej

Obejmy i elementy mocujące

Korpus uchwytu dyszy może być montowany do belki za pomocą odpowiedniej obejmy dobranej do średnicy rury.

• 413003 – obejma montażowa ARAG na rurę 3/4"
• 413004 – obejma montażowa ARAG na rurę 1"
• 413013 – obejma montażowa ARAG 20 mm
• 413014 – obejma montażowa ARAG 25 mm
• 413015 – obejma montażowa ARAG 30 mm
• 413016 – obejma montażowa ARAG 40 mm

Cechy produktu

• oryginalny produkt ARAG,
• numer katalogowy 413512,
• korpus uchwytu dyszy opryskiwacza,
• wersja z jednym króćcem,
• króciec na wąż 13 mm / 1/2",
• przyłącze dyszy GZ G 3/8" BSP,
• orientacyjna średnica zewnętrzna gwintu ok. 16,7 mm,
• maksymalne ciśnienie robocze 20 bar / 290 PSI,
• korpus wykonany z polipropylenu,
• przeznaczony do instalacji opryskowych.

Zawartość zestawu

1 szt. korpusu uchwytu dyszy ARAG 413512.

Rozpylacz, nakrętka dyszy, filtr rozpylacza, przewód, opaska oraz obejma montażowa nie stanowią części zestawu, o ile nie zostały wyraźnie wskazane w ofercie.

Na co zwrócić uwagę przed zakupem?

• średnica wewnętrzna przewodu – 13 mm,
• liczba króćców – 1,
• gwint przyłącza dyszy – G 3/8" BSP,
• orientacyjna średnica zewnętrzna gwintu – ok. 16,7 mm,
• sposób zamocowania korpusu do belki,
• rodzaj nakrętki i rozpylacza.

Sposób montażu / wymiany

1. Wyłącz pompę opryskiwacza.
2. Usuń ciśnienie z instalacji.
3. Odłącz przewód od starego uchwytu.
4. Zdemontuj uszkodzony korpus z belki.
5. Sprawdź stan węża, obejmy oraz elementów mocujących.
6. Zamontuj ARAG 413512 w odpowiedniej pozycji.
7. Nasuń wąż o średnicy wewnętrznej 13 mm na króciec.
8. Zabezpiecz przewód odpowiednio dobraną opaską.
9. Zamontuj elementy dyszy na przyłączu G 3/8" BSP.
10. Uruchom instalację i sprawdź szczelność.

Objawy zużycia lub uszkodzenia

Korpus należy skontrolować lub wymienić w przypadku:

• pęknięcia korpusu,
• uszkodzenia króćca na wąż,
• zerwania lub deformacji gwintu,
• wycieku cieczy,
• problemów z prawidłowym mocowaniem dyszy,
• zsuwania się przewodu mimo właściwej opaski,
• uszkodzenia miejsca mocowania korpusu do belki.

Numery porównawcze / referencyjne

413512
AGZ000025721
717571
8719607012430
8026834085695

Produkty powiązane

• 413511 – korpus uchwytu dyszy ARAG z jednym króćcem na wąż 10 mm
• 413513 – korpus uchwytu dyszy ARAG z jednym króćcem na wąż 19 mm
• 413522 – korpus uchwytu dyszy ARAG z dwoma króćcami na wąż 13 mm
• Obejmy i akcesoria uchwytów dysz ARAG – elementy do mocowania korpusów na belce
• Uchwyty dysz ARAG – pozostałe korpusy i wsporniki rozpylaczy
• ARAG – pozostałe części instalacji opryskowych

Uwagi

- Numer produktu: 413512.
- Producent: ARAG.
- Typ: korpus / uchwyt dyszy opryskiwacza.
- Wykonanie: pojedyncze / krańcowe.
- Liczba króćców na przewód: 1.
- Króciec na wąż: 13 mm / 1/2".
- Współpracujący przewód: Ø wewnętrzna 13 mm.
- Przyłącze dyszy: gwint zewnętrzny G 3/8" BSP.
- Orientacyjna średnica zewnętrzna gwintu: ok. 16,7 mm.
- Maksymalne ciśnienie robocze: 20 bar / 290 PSI.
- Materiał korpusu: polipropylen.
- EAN: 8026834085695.
- Jednostka sprzedaży: 1 szt.
- Dokładnej masy produktu nie udało się wiarygodnie potwierdzić.
- Przed zakupem należy porównać średnicę przewodu, typ przyłącza dyszy i liczbę króćców.

Najczęściej zadawane pytania

Na jaki wąż pasuje ARAG 413512?
Króciec przeznaczony jest do przewodu o średnicy wewnętrznej 13 mm, czyli około 1/2".

Jaki gwint posiada ARAG 413512?
Przyłącze dyszy posiada gwint zewnętrzny G 3/8" BSP.

Ile powinien mieć gwint G 3/8" BSP po zmierzeniu suwmiarką?
Średnica zewnętrzna gwintu wynosi orientacyjnie około 16,7 mm. Oznaczenie 3/8" jest nominalnym rozmiarem gwintu rurowego.

Czy 413512 ma jeden czy dwa króćce?
Model 413512 posiada jeden króciec i jest przeznaczony przede wszystkim do stosowania jako uchwyt krańcowy.

Czym różni się 413512 od 413511?
Oba modele posiadają jeden króciec i gwintowane przyłącze dyszy G 3/8" BSP. Model 413511 jest przeznaczony do węża 10 mm, natomiast 413512 do węża 13 mm.

Czym różni się 413512 od 413522?
Model 413512 posiada jeden króciec na wąż 13 mm, natomiast 413522 posiada dwa króćce 13 mm i jest wersją przelotową.

Jakie jest maksymalne ciśnienie pracy?
Maksymalne ciśnienie robocze wynosi 20 bar / 290 PSI.
