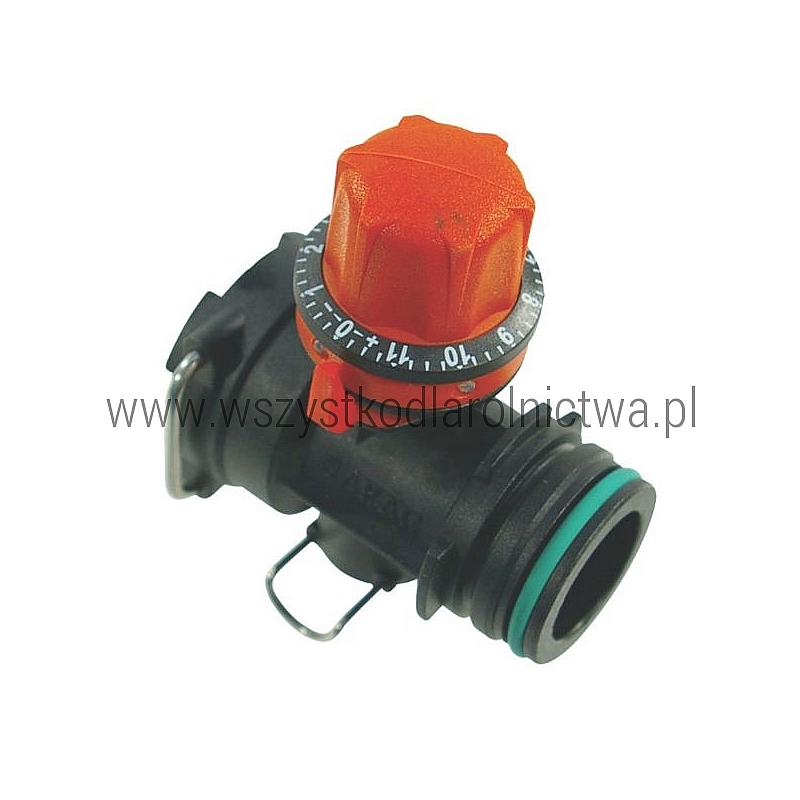

4632010810 Kolektor kalibracyjny regulator powrotu sekcji T4 ARAG 463 / 863

Opis produktu

ARAG 4632010810 / 4632010.810 to oryginalny kolektor kalibracyjny – regulator powrotu sekcji przeznaczony do zaworów i zespołów sterujących ARAG serii 463T oraz 863T.

Element umożliwia regulację przepływu na powrocie sekcji. Pokrętło ze skalą ułatwia ustawienie jednakowej pozycji regulatorów dla poszczególnych sekcji belki opryskiwacza.

Przy sekcjach o jednakowych parametrach można wyregulować jedną sekcję, a następnie ustawić pozostałe regulatory na tej samej pozycji skali. Ułatwia to zachowanie jednakowego ustawienia przepływu po przełączaniu poszczególnych sekcji.

Dane techniczne

Zastosowanie

Kolektor 4632010810 przeznaczony jest do układów sterowania opryskiwaczy wykorzystujących zawory ARAG serii 463T i 863T.

Stosowany jest m.in. jako:

• regulator powrotu sekcji opryskiwacza,
• element kalibracji przepływu poszczególnych sekcji,
• część zespołów elektrozaworów ARAG 863T,
• część modułowych zespołów zaworowych ARAG 463T,
• element układów stałociśnieniowych opryskiwacza.

Jak działa regulator powrotu sekcji?

Po zamknięciu danej sekcji ciecz kierowana jest przez odpowiednio ustawiony powrót. Regulacja pozwala dopasować przepływ tak, aby ograniczyć zmianę parametrów pracy instalacji podczas włączania i wyłączania sekcji.

Skala na pokrętle ułatwia powtarzalne ustawienie kilku regulatorów. Przy jednakowych sekcjach po prawidłowym ustawieniu jednego regulatora pozostałe można ustawić na tej samej pozycji skali.

Przyłącza T4 / T1

Przy doborze należy zwrócić uwagę na typ przyłączy. 4632010.810 jest wykonaniem T4 przeznaczonym do współpracy z zaworami 463T i 863T.

Cechy produktu

• oryginalny produkt ARAG,
• regulowany powrót kalibracyjny,
• pokrętło z czytelną skalą nastawy,
• łatwe powtarzanie ustawienia pomiędzy sekcjami,
• przyłącze widełkowe T4,
• wejście T1,
• wyjście T4,
• przeznaczony do zaworów 863T i 463T,
• uszczelnienie Viton®,
• korpus z nylonu wzmocnionego włóknem szklanym,
• modułowa konstrukcja ułatwiająca wymianę elementu.

Zawartość zestawu

1 szt. kolektora kalibracyjnego / regulatora powrotu sekcji ARAG 4632010810.

Przyłącza końcowe instalacji należy dobrać odpowiednio do konfiguracji układu.

Objawy zużycia lub uszkodzenia

Regulator warto sprawdzić w przypadku:

• braku możliwości prawidłowej kalibracji sekcji,
• zmiany ciśnienia po wyłączeniu jednej z sekcji,
• nierównomiernej pracy poszczególnych sekcji,
• wycieku w obrębie regulatora,
• uszkodzenia lub zatarcia pokrętła regulacyjnego,
• braku możliwości utrzymania ustawionej pozycji,
• uszkodzenia korpusu lub przyłączy widełkowych.

Sposób wymiany

1. Wyłącz pompę opryskiwacza i całkowicie usuń ciśnienie z instalacji.
2. Opróżnij fragment układu, w którym znajduje się regulator.
3. Zdemontuj elementy zabezpieczające połączenia widełkowe.
4. Odłącz zużyty regulator od zespołu zaworowego.
5. Sprawdź stan współpracujących przyłączy oraz uszczelnień.
6. Zamontuj nowy regulator ARAG 4632010810 w prawidłowym położeniu.
7. Zabezpiecz połączenia widełkami.
8. Uruchom instalację i sprawdź szczelność.
9. Wykonaj regulację przepływu i ustaw pozostałe regulatory zgodnie z wymaganą kalibracją sekcji.

Produkty powiązane

• ARAG 863 – elektrozawory i elementy zespołów sterujących opryskiwacza
• ARAG 463 – zawory i części modułowych zespołów sterujących
• 010001 – widełki łączące do regulatora ARAG
• G11054V – pierścień uszczelniający O-ring Viton® 28,17 × 3,53 mm ARAG
• ARAG – pozostałe części instalacji opryskowych

Uwagi

- Numer produktu: 4632010810.
- Numer katalogowy ARAG: 4632010.810.
- Producent: ARAG.
- Typ: kolektor kalibracyjny / regulator powrotu sekcji.
- Złącze: T4.
- Wejście: T1.
- Wyjście: T4.
- Zastosowanie: zawory ARAG 463T / 863T.
- Uszczelnienie: Viton®.
- Waga: 110 g / 0,110 kg.
- EAN: 8026834268579.
- Jednostka sprzedaży: 1 szt.
- Przed zakupem należy sprawdzić typ zespołu zaworowego oraz rodzaj przyłączy.

Najczęściej zadawane pytania

Do czego służy ARAG 4632010810?
Jest to regulowany powrót kalibracyjny sekcji, który umożliwia ustawienie przepływu w układzie sterowania opryskiwacza.

Do jakich zaworów pasuje?
Model 4632010.810 przeznaczony jest do zaworów ARAG 863T oraz 463T.

Jakie przyłącze ma regulator?
Regulator posiada połączenie widełkowe T4, wejście IN T1 oraz wyjście OUT T4.

Do czego służy skala na pokrętle?
Pozwala łatwo odtworzyć ustawienie regulatora. Przy jednakowych sekcjach pozostałe regulatory można ustawić na tej samej pozycji skali.

Czy jest to kompletny elektrozawór sekcyjny?
Nie. Jest to regulator powrotu / kolektor kalibracyjny będący elementem zespołu zaworowego.
