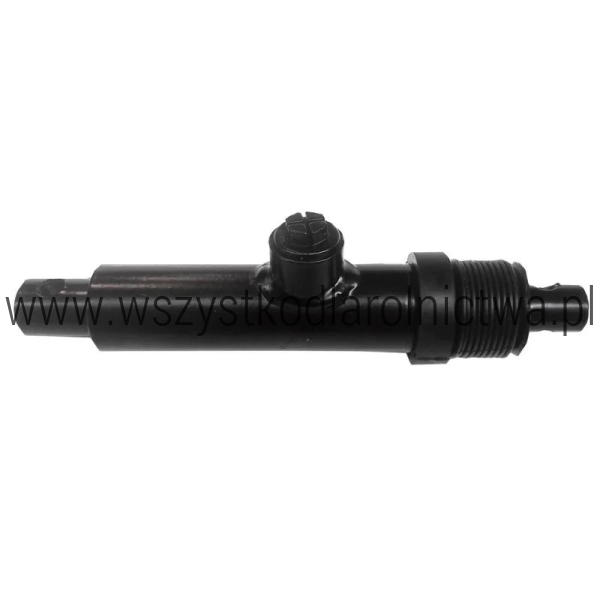

691SMN12086 - Siłownik hydrauliczny jednostronny CN1A20.86-00 skok 86 mm UNIA Brzeg AGTECH
Jednostronny siłownik CN1A20.86-00 jest przeznaczony do mechanizmów sterujących w rozsiewaczach nawozu Brzeg. Kompaktowa konstrukcja oraz skok 86 mm pozwalają sterować mechanizmem roboczym tam, gdzie powrót realizowany jest przez sprężynę albo siłę zewnętrzną.
Przed zakupem porównaj numer produktu, numery porównawcze, wymiary oraz sposób montażu z częścią wymontowaną z maszyny. Nie dobieraj części wyłącznie po wyglądzie.
Zastosowanie / pasuje do
Zastosowanie należy potwierdzić po numerze części, wymiarach i konstrukcji konkretnego układu.
Dane techniczne
|
Typ |
CN1A20.86-00 |
|
Działanie |
jednostronne |
|
Skok |
86 mm |
|
Długość |
208-294 mm |
|
Przyłącze |
M20x1,5 |
|
Średnica tłoka / elementu roboczego |
20 mm |
|
Średnica zewnętrzna |
38 mm |
|
Waga |
1,44 kg |
|
Jednostka sprzedaży |
1 sztuka |

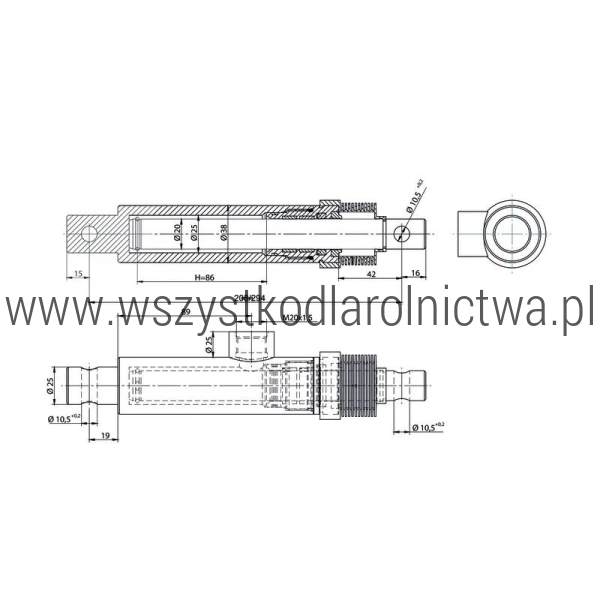

Wymiary
|
Długość minimalna |
208 mm |
|
Długość maksymalna |
294 mm |
|
Skok |
86 mm |
|
Średnica zewnętrzna |
38 mm |
|
Średnica elementu roboczego |
20 mm |
Numery OEM i numery porównawcze
691SMN12086, 22246722, SMN.1.20*86, SMN120*86, SMN12086, CN1A20.86-00
Jak dobrać właściwy produkt?
Sprawdź typ CN1A20.86-00, skok 86 mm, długość 208-294 mm oraz przyłącze M20x1,5. Samo podobieństwo wymiarów nie wystarcza - porównaj również punkty mocowania i numer ze starego siłownika.
Jak rozpoznać zużycie?
-
wyciek oleju przy tłoczysku lub przyłączu
-
brak pełnego wysuwu
-
samoczynne cofanie mechanizmu pod obciążeniem
-
korozja albo rysy na elemencie wysuwanym
Co sprawdzić przed montażem?
-
rozładuj ciśnienie hydrauliczne
-
sprawdź przeguby i sworznie mocujące
-
porównaj długość starego siłownika w obu położeniach
-
sprawdź gwint M20x1,5 i stan przewodu
Jak wymienić / zamontować?
-
zamocuj siłownik bez naprężeń bocznych
-
podłącz czysty przewód do przyłącza M20x1,5
-
wykonaj kilka wolnych cykli roboczych
-
sprawdź szczelność i pełny zakres ruchu mechanizmu
Najczęstsze problemy - co sprawdzić / naprawić?
-
Siłownik nie wysuwa się do końca: sprawdź ciśnienie, ograniczenie mechaniczne i drożność przewodu.
-
Siłownik przepuszcza pod obciążeniem: sprawdź uszczelnienia oraz rozdzielacz.
-
Przyłącze przecieka: sprawdź gwint, uszczelnienie i stan końcówki przewodu.
Zawartość oferty
Oferta obejmuje 1 sztuka 691SMN12086. Pozostałe elementy układu nie wchodzą w skład oferty, chyba że opis wyraźnie wskazuje inaczej.
Produkty powiązane
Potrzebujesz pomocy w doborze?
Przygotuj numer części, zdjęcie tabliczki znamionowej maszyny oraz zdjęcie miejsca montażu. W przypadku siłowników warto także zmierzyć skok, punkty mocowania i przyłącza. Skontaktuj się z nami telefonicznie, SMS-em, e-mailem lub przez WhatsApp.
FAQ - najczęstsze pytania
Czy siłownik jest dwustronnego działania?
Nie. Ta pozycja jest jednostronnego działania.
Jaki jest skok?
Skok wynosi 86 mm, a długość katalogowa zmienia się od 208 do 294 mm.
Czy pasuje do każdego rozsiewacza UNIA?
Nie należy tego zakładać. Zgodność potwierdź po numerze części, typie CN1A20.86-00 i geometrii mocowania.
Sprawdź 691SMN12086 po numerze, wymiarach i zastosowaniu przed zamówieniem - prawidłowy dobór ogranicza ryzyko przestoju i ponownego demontażu.
