W-AB-10-740/2-PS Przewód hydrauliczny Waryński 740 mm DN10 M18x1,5 330 bar do Bizon

Opis produktu

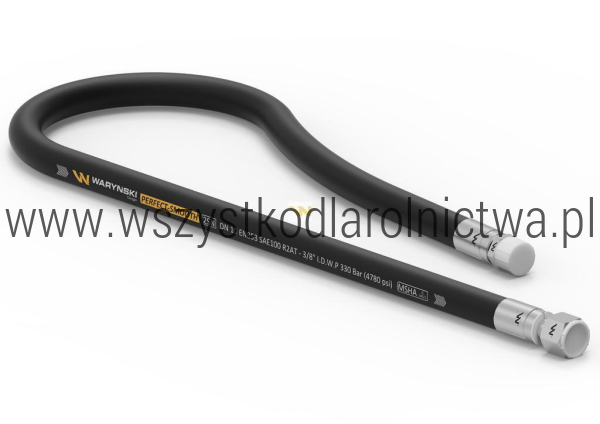

W-AB-10-740/2-PS to wysokociśnieniowy przewód hydrauliczny Waryński z serii PERFECT-SMOOTH, przeznaczony do układów hydraulicznych maszyn rolniczych i przemysłowych. Przewód ma długość 740 mm, średnicę wewnętrzną 10 mm oraz dwuwarstwowe wzmocnienie stalowe 2SN.

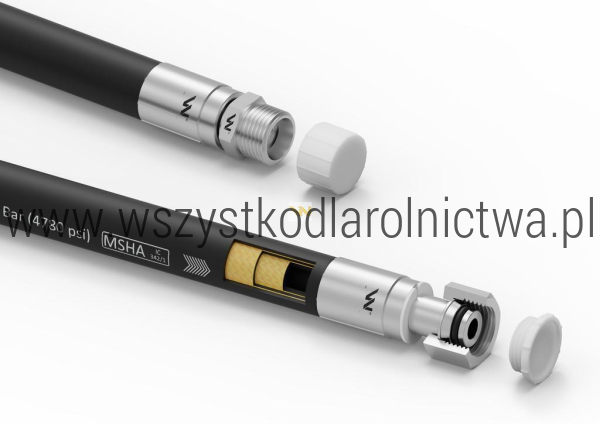

Końcówki wykonano w układzie AB: z jednej strony znajduje się prosta nakrętka M18x1,5 z uszczelnieniem, a z drugiej prosty gwint zewnętrzny M18x1,5. Takie wykonanie odpowiada między innymi przewodowi OEM 5040/30/079/1 stosowanemu w maszynach Bizon.

Podwójny oplot z drutu stalowego pozwala pracować przy ciśnieniu roboczym do 330 bar / 33 MPa. Gładka warstwa zewnętrzna jest odporna na ścieranie, olej, paliwo i warunki atmosferyczne, dzięki czemu przewód dobrze sprawdza się w wymagających układach hydraulicznych maszyn pracujących w kurzu, wilgoci i zmiennych temperaturach.

Dane techniczne

Budowa i funkcja

Przewód wykonano z olejoodpornej warstwy wewnętrznej, dwóch oplotów z drutu stalowego oraz odpornej warstwy zewnętrznej. Taka konstrukcja umożliwia bezpieczne przesyłanie oleju hydraulicznego pod wysokim ciśnieniem pomiędzy elementami układu sterowania i napędu.

Podwójny oplot ogranicza rozszerzanie przewodu pod obciążeniem i zwiększa odporność na zmienne ciśnienie występujące podczas pracy hydrauliki. Gładka powłoka zewnętrzna ułatwia utrzymanie przewodu w czystości oraz ogranicza przywieranie zabrudzeń.

Końcówki i sposób uszczelnienia

Końcówka z nakrętką wykorzystuje uszczelnienie zwiększające szczelność połączenia. Nowe przewody są zabezpieczane korkami transportowymi, które ograniczają możliwość dostania się zabrudzeń do wnętrza przed montażem.

Numery katalogowe i zamienniki

• W-AB-10-740/2-PS
• W-AB-10-740/2
• AB-10-740
• P11P21/211/10-740
• 5040/30/079/1

Numer 5040/30/079/1 jest numerem referencyjnym stosowanym przy przewodzie przeznaczonym do maszyn Bizon. Przy wymianie najlepiej porównać również długość 740 mm, DN10 oraz oba przyłącza M18x1,5.

Zastosowanie / Pasuje do

Bizon

• maszyny i kombajny wykorzystujące przewód hydrauliczny OEM 5040/30/079/1

Przewód może być również stosowany w innych układach hydraulicznych rolniczych i przemysłowych, jeżeli wymagane są dokładnie takie same parametry: długość 740 mm, DN10, dwa oploty stalowe, ciśnienie robocze 330 bar oraz końcówki M18x1,5 w konfiguracji AB.

Nie należy dobierać przewodu wyłącznie po długości lub średnicy. Równie ważny jest typ zakucia, rodzaj uszczelnienia, ciśnienie robocze i konstrukcja 2SN.

Jak prawidłowo dobrać przewód hydrauliczny?

• Sprawdź numer starego przewodu, szczególnie 5040/30/079/1.
• Porównaj długość całkowitą 740 mm.
• Sprawdź średnicę wewnętrzną DN10 / 10 mm.
• Zweryfikuj gwint obu końcówek M18x1,5.
• Sprawdź, czy jedna końcówka jest nakrętką, a druga gwintem zewnętrznym.
• Porównaj wymagane ciśnienie robocze - dla tej wersji 330 bar.
• Upewnij się, że wymagany jest przewód w wykonaniu 2SN.

Objawy zużycia lub uszkodzenia przewodu

Nasi technicy serwisowi najczęściej wskazują na następujące objawy kwalifikujące przewód hydrauliczny do wymiany:

• widoczne pęknięcia lub sparcenie gumowej warstwy zewnętrznej,
• przetarcia odsłaniające stalowy oplot,
• wyciek oleju przy zakuciu lub na powierzchni przewodu,
• wybrzuszenia pojawiające się podczas pracy pod ciśnieniem,
• korozja lub mechaniczne uszkodzenie końcówek,
• skręcenie albo trwałe załamanie przewodu.

Uszkodzonego przewodu wysokociśnieniowego nie należy naprawiać prowizorycznie. Wyciek oleju pod wysokim ciśnieniem może być niebezpieczny dla operatora i prowadzić do nagłej utraty sprawności układu hydraulicznego.

Instrukcja montażu i konserwacji

1. Przed wymianą wyłącz maszynę i całkowicie usuń ciśnienie z układu hydraulicznego.
2. Dokładnie oczyść okolice przyłączy, aby zabrudzenia nie dostały się do wnętrza instalacji.
3. Porównaj stary i nowy przewód pod względem długości, gwintów, zakucia i przebiegu w maszynie.
4. Przewód zamontuj bez skręcania, naprężania i ocierania o ostre krawędzie.
5. Po uruchomieniu układu sprawdź szczelność obu końcówek przy małym obciążeniu, a następnie przy normalnych warunkach pracy.

Przewód powinien mieć możliwość naturalnej pracy podczas ruchu mechanizmu. Zbyt ciasne prowadzenie, mały promień zgięcia lub kontakt z ruchomymi częściami może znacząco skrócić jego trwałość.

Warunki eksploatacji

• olej hydrauliczny - zakres temperatur przewodu od -40 do +100 C, okresowo do +120 C,
• ciecze na bazie wody - od -40 do +70 C,
• gorące powietrze - od 0 do +70 C,
• unikać długotrwałej pracy w skrajnych temperaturach,
• regularnie kontrolować stan powłoki zewnętrznej oraz zakuć.

Warstwa zewnętrzna jest odporna na ścieranie, oleje, paliwa i wpływ warunków atmosferycznych. Przewód posiada również odporność na płomień zgodną z wymaganiami MSHA.

Zawartość oferty

1 szt. kompletnego zakutego przewodu hydraulicznego Waryński W-AB-10-740/2-PS.

Produkty powiązane i inne warianty

• W-AB-10-740/1-PS - wersja DN10-1SN 740 mm o niższym ciśnieniu roboczym 180 bar; nie stosować jako automatycznego zamiennika wersji 2SN.
• WP-AB-10-740/2 - wersja Waryński POWER-PLUS DN10-2SN 740 mm o ciśnieniu 385 bar.
• Przewody hydrauliczne M18x1,5
• Części do Bizon
• Pozostałe części i hydraulika Waryński

Uwagi

Przed zamówieniem należy porównać numer OEM 5040/30/079/1, długość 740 mm, średnicę DN10, wykonanie 2SN oraz oba przyłącza M18x1,5. Wersja 1SN o podobnym wyglądzie ma niższe dopuszczalne ciśnienie robocze i nie powinna być stosowana automatycznie zamiast przewodu 2SN.

Najczęściej zadawane pytania

Czy W-AB-10-740/2-PS pasuje do Bizon?
Tak. Producent podaje zastosowanie Bizon oraz numer referencyjny 5040/30/079/1. Przed montażem warto porównać numer starego przewodu i przyłącza.

Jakie gwinty ma przewód?
Obie końcówki mają gwint M18x1,5. Z jednej strony zastosowano prostą nakrętkę z uszczelnieniem, a z drugiej prosty gwint zewnętrzny.

Jakie ciśnienie robocze ma przewód?
Wersja W-AB-10-740/2-PS jest przewodem 2SN o ciśnieniu roboczym 330 bar, czyli 33 MPa.

Czy wersja W-AB-10-740/1-PS jest taka sama?
Nie. Ma podobne wymiary i układ końcówek, ale posiada pojedynczy oplot 1SN i niższe ciśnienie robocze 180 bar. Nie należy zamieniać tych wersji bez sprawdzenia wymagań układu.

Co oznacza DN10?
DN10 oznacza nominalną średnicę wewnętrzną przewodu około 10 mm. Jest to jeden z podstawowych parametrów potrzebnych przy doborze przewodu hydraulicznego.

Czy przewód może pracować na zewnątrz?
Tak. Zewnętrzna warstwa została wykonana z gumy syntetycznej odpornej na olej, paliwo, ścieranie i warunki atmosferyczne. Należy jednak chronić przewód przed stałym ocieraniem i ostrymi krawędziami.
