080134006 Zestaw naprawczy blokady haka TUZ kat. 2S 15 mm Opti-Lock CBM Massey Ferguson Valtra

Opis produktu

Zestaw naprawczy haka CBM 080134006 przeznaczony jest do regeneracji mechanizmu blokującego automatycznego haka cięgła dolnego trzypunktowego układu zawieszenia TUZ kategorii 2S.

Jest to zestaw do lekkiego wykonania haka CBM Opti-Lock kat. 2S. Potwierdzona szerokość wynosi 15 mm. Tego typu haki stosowane są w układach zawieszenia ciągników o mocy do około 66 kW / 90 KM.

Zestaw pozwala naprawić zużyty mechanizm zatrzaskowy odpowiedzialny za prawidłowe zamykanie i blokowanie kuli w haku dolnego ramienia. Może ograniczyć konieczność wymiany kompletnego haka, jeżeli jego korpus i powierzchnie współpracujące z kulą pozostają w dobrym stanie technicznym.

Numer 080134006 występuje również jako 80134006, GI-2S-OL KIT oraz pod numerem porównawczym VA261791, spotykanym w zastosowaniach Massey Ferguson i Valtra.

Przed zakupem należy sprawdzić przede wszystkim kategorię 2S, szerokość 15 mm, oznaczenie starego zestawu oraz wykonanie mechanizmu haka. Zestawu nie należy dobierać wyłącznie na podstawie podobnego wyglądu.

Dane techniczne

Wymiary

Budowa i funkcja

Automatyczny hak cięgła dolnego TUZ wykorzystuje mechanizm zatrzaskowy, którego zadaniem jest zamknięcie haka po prawidłowym osadzeniu kuli maszyny.

Zestaw naprawczy CBM Opti-Lock 080134006 służy do przywrócenia prawidłowego działania elementów blokujących haka kategorii 2S.

Sprawny mechanizm powinien poruszać się bez zacięć, prawidłowo wracać do pozycji roboczej oraz pewnie blokować kulę maszyny. Zużycie elementów blokady może powodować problemy z zamykaniem haka oraz powstawanie niebezpiecznego luzu.

Zastosowanie / Pasuje do

Massey Ferguson

• 3630
• 3640
• 3640 V / S / F / GE
• 3650
• 3650 S / F / V / GE
• 3660 S / F / V / GE

Valtra

Numer VA261791 występuje jako numer porównawczy Valtra dla tego typu zestawu blokady haka CBM kat. 2S. Przed zamówieniem należy potwierdzić wykonanie haka na podstawie numeru części.

Uwaga: nawet w obrębie jednego modelu ciągnika mogą występować różne wersje ramion i haków. Najpewniejszym kryterium doboru jest numer dotychczasowego zestawu lub haka oraz zgodność parametrów.

Jak prawidłowo dobrać zestaw naprawczy haka CBM?

Przed zamówieniem należy sprawdzić:

• numer dotychczasowego zestawu lub numer haka,
• producenta mechanizmu – CBM,
• kategorię – 2S,
• szerokość – 15 mm,
• wykonanie lekkie haka,
• rodzaj mechanizmu Opti-Lock,
• kształt elementów blokujących,
• stan korpusu haka,
• numer OEM / porównawczy ciągnika.

Kategoria 2S nie jest tym samym wykonaniem co standardowa kategoria 2. Zestawy mogą wyglądać podobnie, dlatego przed zakupem należy porównać numer części i konstrukcję mechanizmu.

080134006 a inne zestawy naprawcze CBM

Nie należy stosować tych zestawów zamiennie bez sprawdzenia haka. Różnią się kategorią i wykonaniem mechanizmu blokującego.

Numery porównawcze / OEM

• 080134006
• 08.0134.00.6
• 80134006
• 712080134006
• GI-2S-OL KIT
• GI2SOLKIT
• VA261791
• 8118-912
• 68/8118-912
• 108050
• 50902

Cechy produktu

• zestaw naprawczy automatycznej blokady haka dolnego,
• oryginalne wykonanie CBM,
• system Opti-Lock,
• kategoria 2S,
• wersja lekka,
• szerokość 15 mm,
• do haków stosowanych w ciągnikach o mocy do około 66 kW / 90 KM,
• umożliwia regenerację mechanizmu blokady bez wymiany kompletnego haka, jeżeli korpus pozostaje sprawny.

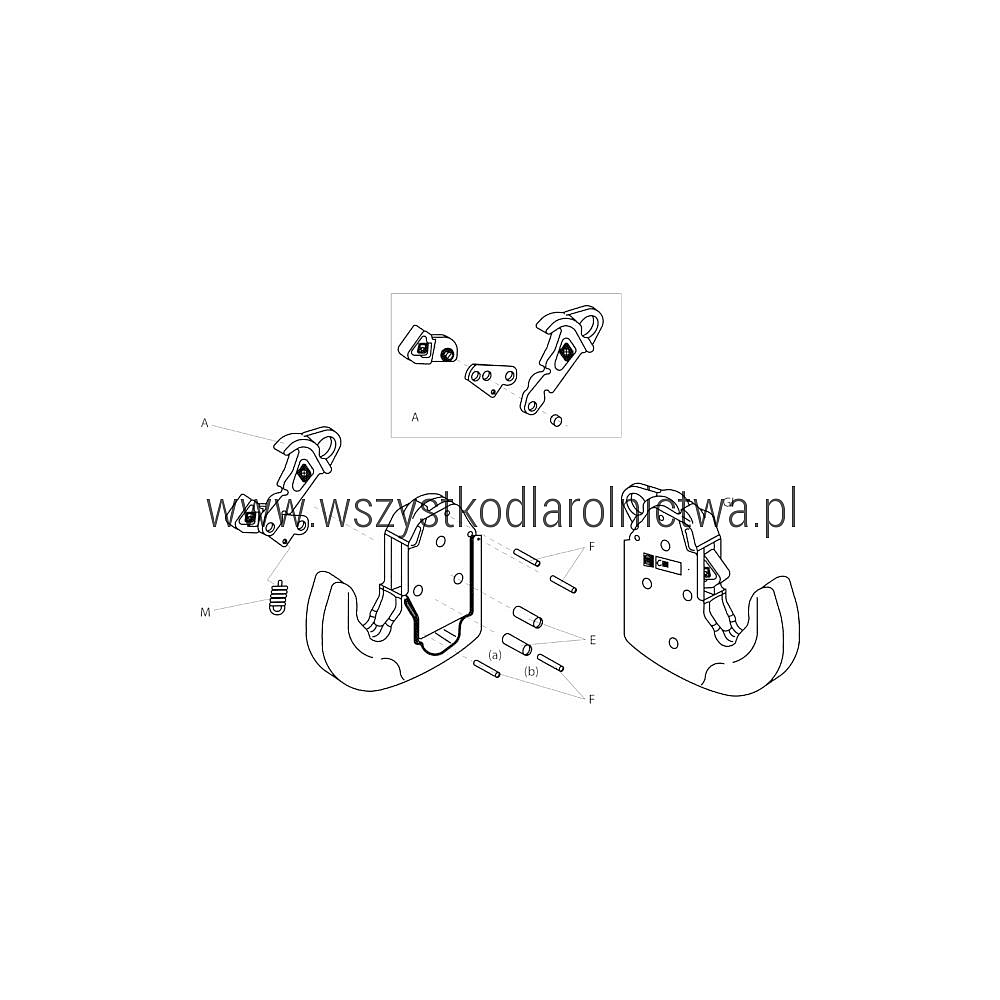

Zawartość zestawu

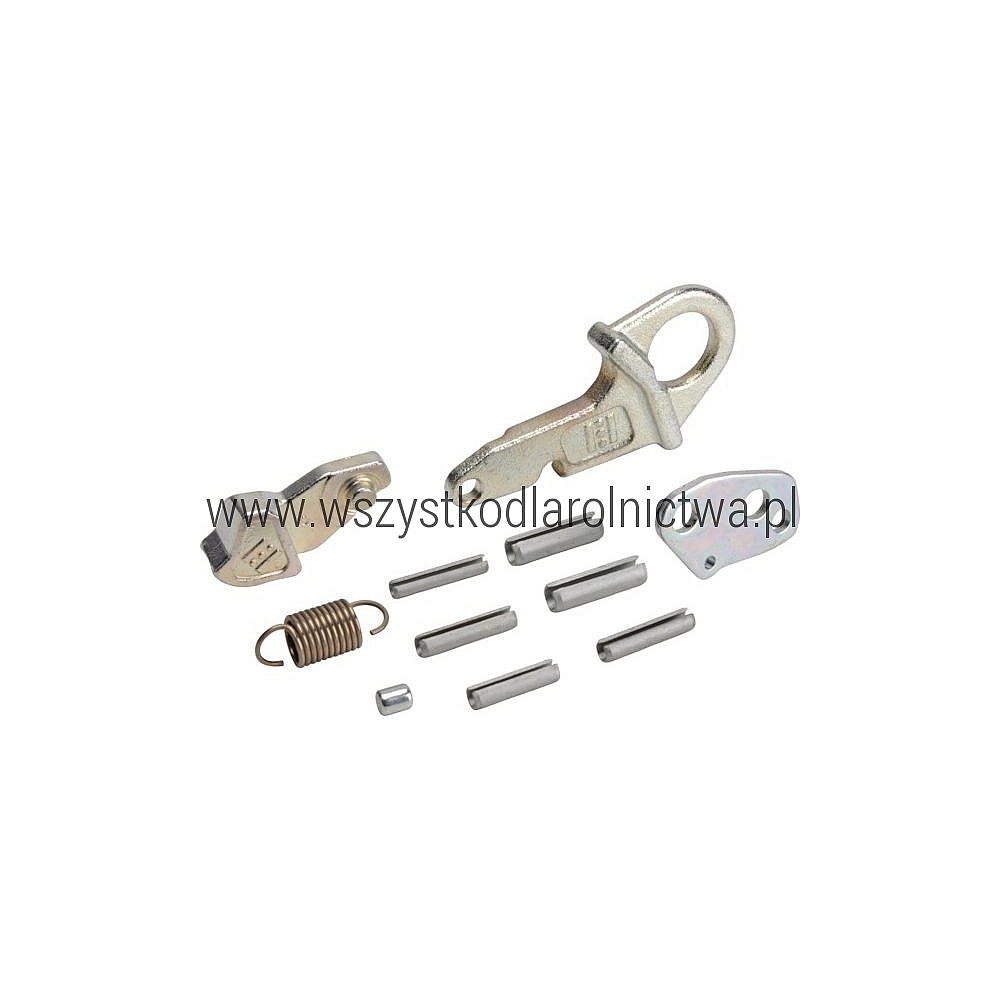

1 komplet zestawu naprawczego blokady haka CBM Opti-Lock kat. 2S – numer 080134006.

Objawy zużycia lub uszkodzenia

Kontrola lub wymiana elementów blokady może być potrzebna, jeżeli występuje:

• problem z automatycznym zamknięciem haka,
• zacinanie mechanizmu blokującego,
• zapadka nie wraca do pozycji roboczej,
• nadmierny luz elementów mechanizmu,
• niepewne blokowanie kuli maszyny,
• samoczynne odblokowywanie haka,
• widoczne zużycie lub uszkodzenie elementów blokady.

Nie należy pracować z maszyną, jeżeli mechanizm haka nie blokuje pewnie kuli dolnego cięgła.

Kontrola i konserwacja

• regularnie kontroluj swobodę ruchu mechanizmu,
• usuwaj ziemię, błoto i zaschnięty smar z wnętrza haka,
• sprawdzaj powierzchnię współpracującą z kulą,
• kontroluj stan mechanizmu powrotnego i blokady,
• sprawdzaj korpus haka pod kątem pęknięć i odkształceń,
• po podłączeniu maszyny zawsze sprawdzaj pełne zamknięcie haka.

Na co zwrócić uwagę przy montażu?

• upewnij się, że naprawiany hak jest kategorii 2S,
• sprawdź numer dotychczasowego zestawu,
• porównaj szerokość 15 mm,
• porównaj kształt i układ elementów mechanizmu,
• dokładnie oczyść wnętrze haka,
• sprawdź stan korpusu przed montażem nowych części,
• po naprawie sprawdź swobodny ruch mechanizmu,
• wykonaj próbę zamknięcia haka przed rozpoczęciem pracy.

Sposób wymiany / montażu

1. Ustaw ciągnik na równym i stabilnym podłożu.
2. Odłącz maszynę od trzypunktowego układu zawieszenia.
3. Całkowicie odciąż dolne ramię.
4. Zabezpiecz ciągnik przed przypadkowym przemieszczeniem.
5. Dokładnie oczyść mechanizm haka.
6. Przed demontażem sprawdź położenie wszystkich elementów blokady.
7. Zdemontuj zużyte części.
8. Sprawdź stan korpusu haka oraz powierzchni współpracującej z kulą.
9. Porównaj stare elementy z zestawem 080134006.
10. Zamontuj nowe elementy w prawidłowym położeniu.
11. Kilkukrotnie otwórz i zamknij mechanizm bez obciążenia.
12. Po podłączeniu maszyny sprawdź pewne i całkowite zablokowanie kuli.

Produkty powiązane

• LA201000 – hak sprzęgający CBM kat. 2S
• 080135006 – zestaw naprawczy haka CBM kat. 2
• 080137006 – zestaw naprawczy haka CBM kat. 3
• CBM – haki, cięgła i części trzypunktowego układu zawieszenia

Uwagi

080134006 jest zestawem do lekkiego haka CBM kategorii 2S o szerokości 15 mm. Nie należy mylić go ze standardowym zestawem haka kategorii 2 ani z zestawami kategorii 3. Przed zakupem należy porównać numer i budowę mechanizmu.

Najczęściej zadawane pytania

Do czego służy zestaw CBM 080134006?
Służy do regeneracji mechanizmu blokującego automatycznego haka dolnego ramienia TUZ.

Do jakiej kategorii haka pasuje 080134006?
Jest przeznaczony do lekkiego haka CBM kategorii 2S.

Jaka jest szerokość zestawu 080134006?
Potwierdzona szerokość wynosi 15 mm.

Co oznacza kategoria 2S?
Jest to lekkie wykonanie haka kategorii 2, stosowane w mniejszych układach zawieszenia. Zestaw 080134006 jest przeznaczony właśnie do tej wersji mechanizmu.

Do jakiej mocy ciągnika przeznaczony jest ten typ haka?
Dla lekkiego wykonania CBM kat. 2S podawane jest zastosowanie w ciągnikach do około 66 kW / 90 KM.

Czy VA261791 odpowiada 080134006?
Tak. VA261791 występuje jako numer porównawczy tego zestawu blokady haka CBM kat. 2S.

Czy GI-2S-OL KIT i 080134006 oznaczają ten sam typ zestawu?
Tak. GI-2S-OL KIT oraz GI2SOLKIT są oznaczeniami występującymi dla tego zestawu Opti-Lock kat. 2S.

Czy 8118-912 jest numerem porównawczym?
Tak. Numer 8118-912 występuje jako numer porównawczy zestawu blokady haka kat. 2S.

Czy 080134006 pasuje do Massey Ferguson?
Tak. Potwierdzone zastosowania obejmują m.in. wybrane ciągniki Massey Ferguson serii 3600 wyposażone w odpowiedni hak CBM kat. 2S.

Czy 080134006 można zastąpić zestawem 080135006?
Nie należy wykonywać takiej zamiany bez sprawdzenia haka. 080134006 jest wersją kat. 2S, 15 mm, natomiast 080135006 jest zestawem do standardowego haka kategorii 2.

Czy zestaw naprawczy wystarczy, gdy korpus haka jest mocno zużyty?
Nie zawsze. Jeżeli hak jest pęknięty, odkształcony lub mocno wytarty w miejscu współpracy z kulą, należy rozważyć wymianę kompletnego haka.
