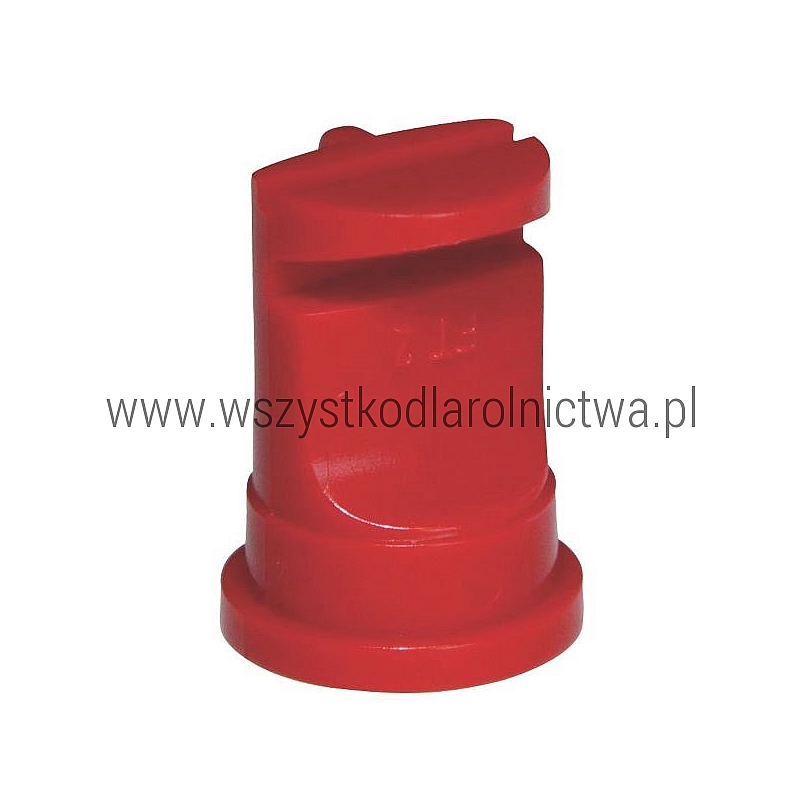

FT14004 / FT 140-04 Rozpylacz szerokokątny 140° czerwony 04 POM do opryskiwacza Lechler

Opis produktu

FT14004 / FT 140-04 to szerokokątny rozpylacz płaskostrumieniowy marki Lechler, przeznaczony do instalacji opryskowych.

Rozpylacz tworzy szeroki strumień o kącie 140°. Wersja 04 oznaczona jest kolorem czerwonym i wykonana z odpornego tworzywa POM.

Konstrukcja typu FT posiada duży, okrągły przekrój przepływu, dzięki czemu jest mniej podatna na zapychanie. Strumień tworzy się już od ciśnienia około 1 bar.

Rozpylacz jest przeznaczony m.in. do aplikacji środków ochrony roślin, regulatorów wzrostu oraz innych cieczy stosowanych w rolnictwie. Konstrukcja FT może być również stosowana przy aplikacji wymagającej dużego i odpornego na zatykanie przekroju przepływu.

Dane techniczne

Wymiary

Wydatek rozpylacza

Wartość wydatku należy zawsze odnosić do rzeczywistego ciśnienia mierzonego przy rozpylaczu. Przed sezonem opryskowym zaleca się kontrolę rzeczywistego wydatku poszczególnych rozpylaczy.

Budowa i sposób działania

Rozpylacz FT wykorzystuje powierzchnię deflektora do utworzenia szerokiego, płaskiego strumienia cieczy. Kąt rozpylania 140° umożliwia uzyskanie dużej szerokości pokrycia przy stosunkowo niewielkiej wysokości pracy.

Duży przekrój przepływu ogranicza podatność dyszy na zatykanie, co jest szczególnie przydatne podczas pracy z cieczami, które mogą zawierać drobne zanieczyszczenia lub zawiesiny.

Zastosowanie / Pasuje do

Rozpylacz przeznaczony jest do instalacji opryskowych wykorzystujących mocowanie zgodne z dyszami serii FT Lechler.

Może być stosowany m.in. w:

• opryskiwaczach polowych,
• opryskiwaczach sadowniczych w odpowiednio skonfigurowanych instalacjach,
• opryskiwaczach plecakowych,
• instalacjach aplikacji środków ochrony roślin,
• instalacjach aplikacji regulatorów wzrostu,
• systemach wymagających szerokiego kąta rozpylania,
• zastosowaniach wymagających dyszy o dużym przekroju i mniejszej podatności na zapychanie.

Rozpylacz nie jest przypisany do konkretnej marki opryskiwacza. Przy doborze należy porównać typ mocowania, rozmiar 04, kąt 140° oraz wymagany wydatek cieczy.

Jak prawidłowo dobrać rozpylacz?

Przed zakupem należy sprawdzić:

• typ rozpylacza – FT,
• kąt rozpylania – 140°,
• rozmiar – 04,
• kolor – czerwony,
• wymagany wydatek cieczy,
• zakres ciśnienia instalacji – 1–3 bar,
• rodzaj mocowania w oprawie rozpylacza.

Ważne: sam kolor rozpylacza nie powinien być jedyną podstawą doboru. Należy również porównać oznaczenie FT 140-04 oraz charakterystykę wydatku.

Jak ciśnienie wpływa na pracę rozpylacza?

Zwiększenie ciśnienia powoduje wzrost wydatku oraz zmianę charakterystyki kropli. Dla FT 140-04 producent przewiduje zakres roboczy 1–3 bar.

• 1 bar – ok. 0,91 l/min,
• 2 bar – ok. 1,29 l/min,
• 3 bar – ok. 1,58 l/min.

Do uzyskania prawidłowej dawki należy uwzględnić również prędkość jazdy, rozstaw rozpylaczy oraz rzeczywiste ciśnienie przy dyszy.

Numery porównawcze / referencyjne

• FT14004
• FT 140-04
• 6844485600001
• 798860
• FT20448 – wcześniejszy / zastępowany numer

Cechy produktu

• szerokokątny strumień 140°,
• rozmiar 04 – kolor czerwony,
• wykonanie z POM,
• zakres pracy 1–3 bar,
• duży przekrój przepływu ograniczający ryzyko zapchania,
• strumień powstający już od około 1 bar,
• kompaktowa konstrukcja,
• przeznaczenie do instalacji opryskowych.

Zawartość zestawu

1 szt. rozpylacza Lechler FT14004 / FT 140-04.

Na co zwrócić uwagę przy montażu?

• sprawdź czystość oprawy i rozpylacza,
• upewnij się, że dysza jest prawidłowo ułożona w uchwycie,
• zastosuj odpowiedni filtr – dla rozmiaru 04 zalecane jest 60 Mesh,
• nie używaj metalowych przedmiotów do czyszczenia otworu rozpylacza,
• po montażu sprawdź równomierność strumienia,
• porównaj wydatki wszystkich dysz na belce opryskiwacza.

Objawy zużycia lub uszkodzenia

• nierówny lub zdeformowany strumień,
• zwiększony wydatek cieczy,
• nierównomierne pokrycie powierzchni,
• widoczne uszkodzenie powierzchni rozpylającej,
• częste zatykanie mimo czystego filtra,
• różnica wydatku względem pozostałych rozpylaczy.

Kontrola i konserwacja

Rozpylacze należy regularnie kontrolować pod kątem zużycia i drożności. Zanieczyszczoną dyszę najlepiej przepłukać czystą wodą i oczyścić miękką szczoteczką lub sprężonym powietrzem.

Nie należy czyścić otworu dyszy drutem, igłą ani innym twardym przedmiotem, ponieważ może to zmienić geometrię rozpylacza i jego wydatek.

Przed rozpoczęciem sezonu warto zmierzyć rzeczywisty wydatek każdej dyszy i porównać go z wartościami nominalnymi.

Sposób wymiany / montażu

1. Wyłącz opryskiwacz i usuń ciśnienie z instalacji.
2. Odkręć nakrętkę mocującą rozpylacz.
3. Wyjmij stary rozpylacz oraz sprawdź stan uszczelnienia.
4. Oczyść oprawę oraz filtr.
5. Umieść nowy rozpylacz FT14004 we właściwym położeniu.
6. Zamontuj nakrętkę mocującą.
7. Uruchom instalację przy niskim ciśnieniu.
8. Sprawdź kształt strumienia i szczelność.
9. Ustaw wymagane ciśnienie robocze i skontroluj wydatek.

Produkty powiązane

• FT14003 – rozpylacz FT 140° rozmiar 03
• FT14005 – rozpylacz FT 140° rozmiar 05
• Filtry 60 Mesh do rozpylaczy
• Lechler – pozostałe rozpylacze i części instalacji opryskowych

Uwagi

Numer FT20448 występuje jako wcześniejszy / zastępowany numer produktu. Przy wymianie rozpylacza należy zweryfikować rozmiar 04, kąt 140° oraz wymagany wydatek.

Najczęściej zadawane pytania

Jaki kąt rozpylania ma FT14004?
Rozpylacz tworzy szeroki strumień o kącie 140°.

Jaki jest zakres ciśnienia roboczego?
Dla wersji FT 140 producent przewiduje zakres 1–3 bar.

Jaki wydatek ma rozpylacz przy 2 bar?
Przy ciśnieniu 2 bar wydatek wynosi około 1,29 l/min.

Jaki filtr należy zastosować?
Dla rozmiaru 04 producent zaleca filtr 60 Mesh.

Na jakiej wysokości powinien pracować FT 140?
Zalecana wysokość pracy dla FT 140 wynosi około 40 cm.

Z jakiego materiału wykonany jest rozpylacz?
Wersja FT14004 wykonana jest z odpornego tworzywa POM.

Czy jest to rozpylacz odporny na zapychanie?
Konstrukcja FT posiada duże, okrągłe przekroje przepływu, dzięki czemu jest mniej podatna na blokowanie niż dysze o bardzo małych kanałach przepływowych.
