471202C25 Kolanko przelewowe 90° na wąż Ø25 mm do zaworów głównych ARAG 471

Opis produktu

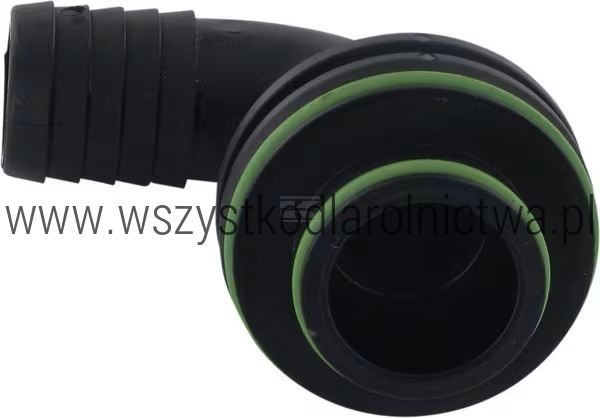

ARAG 471202C25 / 471202.C25 to kolanko przelewowe 90° z króćcem na wąż Ø25 mm, przeznaczone do odpowiednich zaworów głównych ARAG serii 471.

Element montowany jest po stronie przelewu zaworu i umożliwia podłączenie przewodu odprowadzającego ciecz z powrotem do zbiornika. Połączenie z zaworem wykonane jest za pomocą złącza widełkowego, co ułatwia montaż i demontaż podczas naprawy lub obsługi instalacji.

Kąt 90° pozwala poprowadzić przewód przelewowy w ograniczonej przestrzeni bez konieczności nadmiernego zaginania węża.

Dane techniczne

Zastosowanie

Kolanko 471202C25 przeznaczone jest do odpowiednich zaworów głównych ARAG serii 471. Montowane jest po stronie przelewowej i służy do podłączenia przewodu o średnicy wewnętrznej 25 mm.

Znajduje zastosowanie przede wszystkim w:

• zaworach głównych ARAG serii 471,
• armaturze sterującej opryskiwaczy,
• przewodach przelewowych i powrotnych,
• instalacjach cieczowych opryskiwaczy polowych i sadowniczych,
• naprawach i modernizacjach armatury opryskowej.

Kolanko 90° – wąż Ø25 mm

Przyłącze posiada króciec przeznaczony do węża o średnicy wewnętrznej 25 mm. Przewód po nasunięciu na króciec należy zabezpieczyć odpowiednio dobraną opaską zaciskową.

Konstrukcja kątowa 90° umożliwia skierowanie przewodu przelewowego bezpośrednio w dół lub w bok, zależnie od sposobu zamontowania zaworu i przebiegu instalacji.

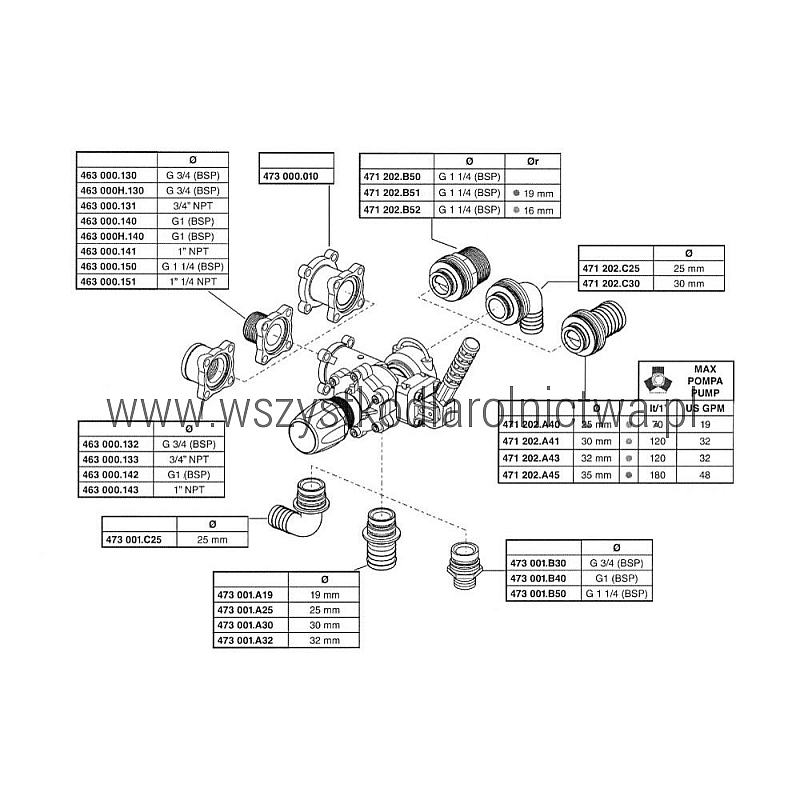

Warianty przyłączy zaworu ARAG 471

Cechy produktu

• kolanko przelewowe do armatury ARAG,
• numer produktu 471202C25,
• numer katalogowy 471202.C25,
• kąt 90°,
• króciec na wąż Ø25 mm,
• połączenie widełkowe z zaworem,
• przeznaczone na stronę przelewową / by-pass,
• stosowane w odpowiednich zaworach głównych serii 471,
• wymienna część armatury opryskiwacza.

Zawartość zestawu

1 szt. kolanka przelewowego ARAG 471202C25 / 471202.C25 – 90°, na wąż Ø25 mm.

Przed montażem należy sprawdzić stan uszczelnienia połączenia z zaworem oraz elementu zabezpieczającego złącze widełkowe.

Objawy zużycia lub uszkodzenia

• wyciek cieczy przy połączeniu z zaworem,
• pęknięcie kolanka,
• uszkodzenie króćca na wąż,
• nieszczelność pomiędzy przewodem a króćcem,
• odkształcenie części przyłączeniowej,
• uszkodzenie powierzchni współpracującej z uszczelnieniem.

Czyszczenie i konserwacja

Podczas obsługi armatury należy kontrolować stan króćca, uszczelnienia oraz przewodu przelewowego. Powierzchnie połączenia widełkowego powinny być czyste i wolne od zanieczyszczeń mogących powodować nieszczelność.

Przy demontażu należy sprawdzić stan uszczelnienia. Pierścień przecięty, spłaszczony lub trwale odkształcony powinien zostać wymieniony przed ponownym uruchomieniem instalacji.

Sposób wymiany

1. Wyłącz pompę i całkowicie usuń ciśnienie z instalacji.
2. Opróżnij fragment układu związany z zaworem głównym.
3. Poluzuj opaskę mocującą przewód Ø25 mm.
4. Zdejmij wąż z króćca.
5. Usuń zabezpieczenie połączenia widełkowego.
6. Wyciągnij stare kolanko z gniazda zaworu.
7. Oczyść gniazdo i sprawdź stan uszczelnienia.
8. Zamontuj nowe kolanko 471202C25 i zabezpiecz połączenie.
9. Nasuń przewód Ø25 mm na króciec i zamontuj opaskę zaciskową.
10. Uruchom instalację przy niskim ciśnieniu i sprawdź szczelność połączeń.

Produkty powiązane

• 471202C25 – kolanko przelewowe 90° na wąż Ø25 mm
• 471202C30 – kolanko przelewowe 90° na wąż Ø30 mm
• 471202A40 – prosta złączka wtykowa na wąż Ø25 mm
• 471202A41 – prosta złączka wtykowa na wąż Ø30 mm
• 471202 – główny zawór przelewowy manualny ARAG serii 471
• 471202550 – system zamka zaworu serii 471
• ARAG – pozostałe części instalacji opryskowych

Uwagi

- Numer produktu: 471202C25.
- Numer katalogowy: 471202.C25.
- Producent: ARAG.
- Typ: kolanko / złączka przelewowa.
- Kształt: 90°.
- Końcówka na wąż: Ø25 mm.
- Połączenie z zaworem: widełkowe.
- Strona zaworu: przelew / by-pass.
- Zastosowanie: odpowiednie zawory główne ARAG serii 471.
- EAN: 8719607021722.
- Waga: 55 g / 0,055 kg.
- Jednostka sprzedaży: 1 szt.
- Przed zakupem należy porównać numer części, średnicę przewodu oraz miejsce montażu w zaworze.

Najczęściej zadawane pytania

Na jaki wąż przeznaczone jest kolanko ARAG 471202C25?
Kolanko posiada króciec przeznaczony do węża o średnicy wewnętrznej 25 mm.

Jaki kąt ma przyłącze 471202C25?
Jest to przyłącze kątowe 90°.

Do czego służy 471202C25?
Element służy do podłączenia przewodu przelewowego / powrotnego do odpowiedniego zaworu głównego ARAG serii 471.

Czy 471202C25 i 471202.C25 oznaczają ten sam produkt?
Tak. 471202C25 jest zapisem numeru bez kropki, a 471202.C25 jego zapisem katalogowym.

Czy dostępna jest wersja na wąż Ø30 mm?
Tak. Odpowiednim wariantem kolanka 90° na wąż Ø30 mm jest 471202C30 / 471202.C30.

Jak kolanko mocowane jest do zaworu?
Połączenie z zaworem wykonane jest za pomocą złącza widełkowego, które umożliwia szybki demontaż przy obsłudze lub naprawie armatury.
