16285AR Pompa przeponowo-tłokowa AR 50 AP C/SP BlueFlex 52 l/min 40 bar wał 1 3/8" Z6 Annovi Reverberi

Opis produktu

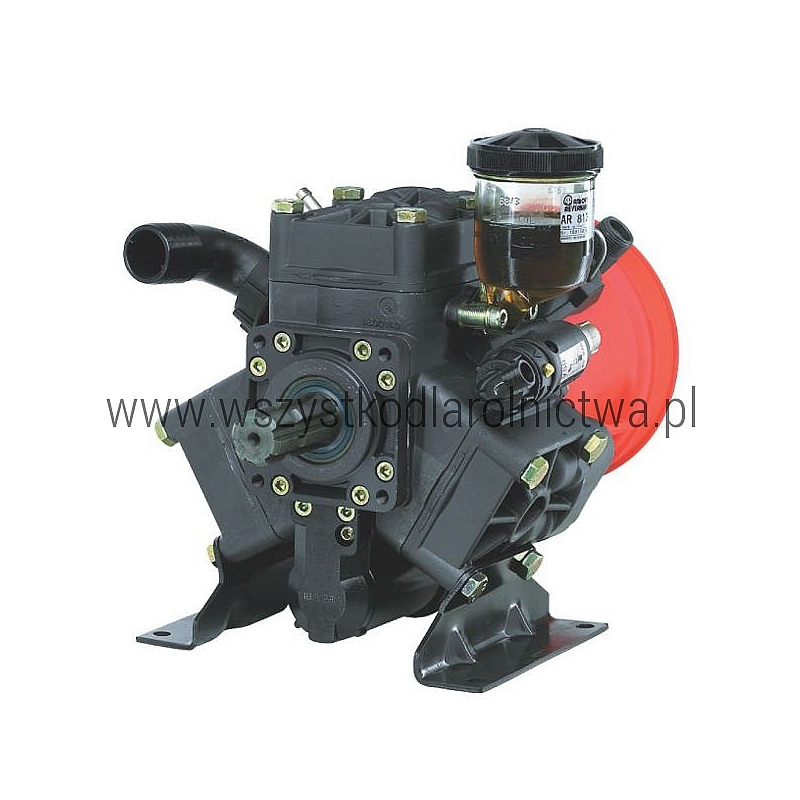

Pompa Annovi Reverberi AR 50 AP C/SP SGC BlueFlex 16285AR to dwumembranowa pompa przeponowo-tłokowa przeznaczona do opryskiwaczy sadowniczych, urządzeń do winnic oraz innych instalacji opryskowych wymagających ciśnienia roboczego do 40 bar.

Pompa osiąga maksymalny przepływ 52 l/min przy prędkości do 550 obr./min. Wersja C/SP posiada wał przelotowy: z jednej strony standardowe przyłącze 1 3/8" Z6, a z drugiej strony wał uniwersalny. Takie wykonanie odróżnia ją od wersji SP wyposażonej wyłącznie w wał uniwersalny.

Pompa wyposażona jest w 2 membrany BlueFlex. Mechanizm korbowy pracuje w kąpieli olejowej ze zbiornikiem umożliwiającym kontrolę oleju. Elementy mające kontakt z cieczą są zabezpieczone przed działaniem medium, a konstrukcja rodziny AR 50 przeznaczona jest do pracy w instalacjach średnio- i wysokociśnieniowych.

Model 16285AR zastępuje wcześniejsze oznaczenie 429AR. Przy wymianie pompy należy sprawdzić przede wszystkim pełne oznaczenie wersji AR 50 AP C/SP, rodzaj wału napędowego, przyłącza cieczowe oraz sposób zamocowania.

Dane techniczne

Wymiary

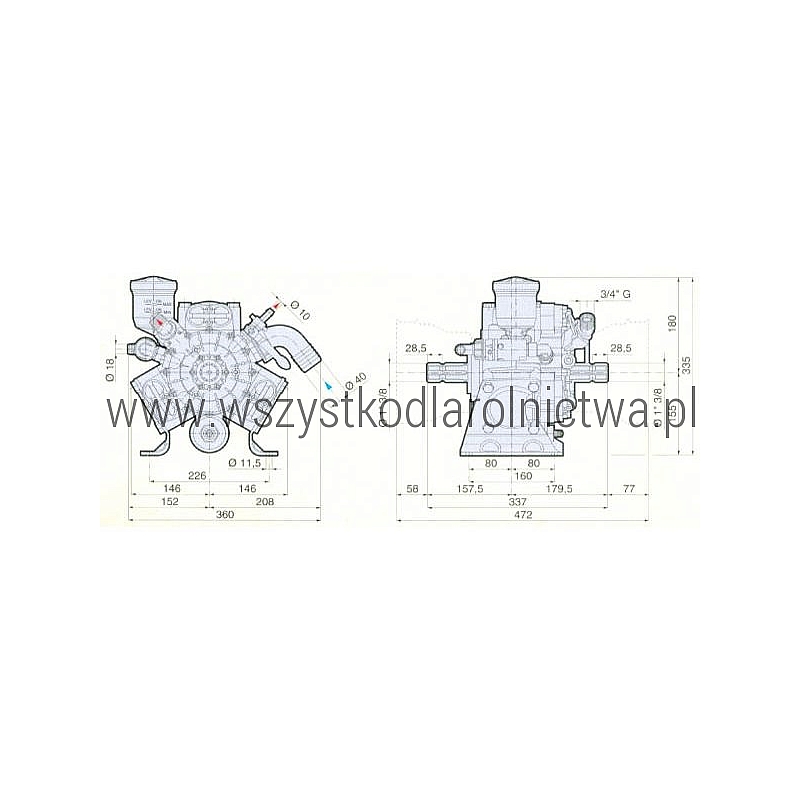

Wymiary 460 × 440 × 400 mm występujące w danych logistycznych dotyczą opakowania / gabarytu transportowego. Do sprawdzania miejsca montażu pompy należy przyjmować wymiary techniczne około 288 × 302 × 342 mm.

Budowa i działanie pompy AR 50

AR 50 AP C/SP posiada dwie membrany oddzielające pompowaną ciecz od mechanizmu korbowego. Ruch mechanizmu powoduje naprzemienne zasysanie i tłoczenie cieczy, co pozwala uzyskać stabilny przepływ w instalacji opryskowej.

Najważniejsze cechy konstrukcyjne:

• 2 membrany BlueFlex,
• mechanizm korbowy pracujący w kąpieli olejowej,
• zbiornik umożliwiający kontrolę oleju,
• wydajność do 52 l/min,
• ciśnienie robocze do 40 bar,
• maksymalna prędkość 550 obr./min,
• wykonanie wału C/SP,
• wał Cardana 1 3/8" Z6 z jednej strony,
• wał uniwersalny z drugiej strony,
• ocynkowane elementy złączne,

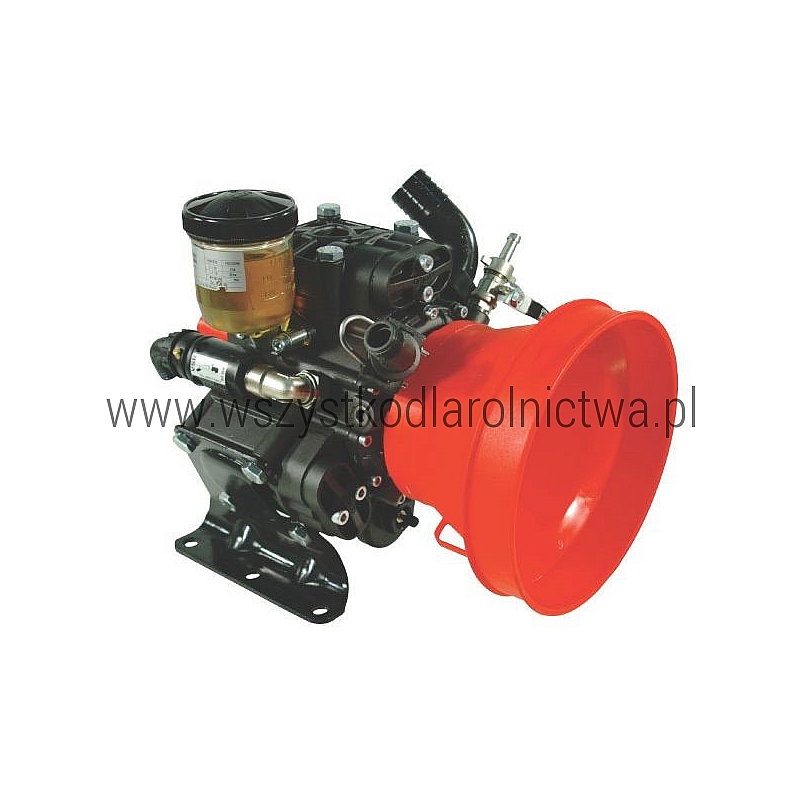

• ochronna nasadka stosowana w wykonaniu C/SP.

Zastosowanie / Gdzie może być używana?

Annovi Reverberi

• opryskiwacze sadownicze
• opryskiwacze do winnic
• opryskiwacze do wysokich upraw
• urządzenia rozpylające wymagające ciśnienia do 40 bar
• instalacje opryskowe wymagające przepływu do 52 l/min
• maszyny wymagające napędu C/SP z wałem przelotowym

Pompa AR 50 AP C/SP sprawdza się szczególnie w instalacjach sadowniczych i winniczych, gdzie wymagane jest wyższe ciśnienie do prawidłowej pracy rozpylaczy i transportu cieczy w układzie opryskowym.

Jak prawidłowo dobrać pompę AR 50 do opryskiwacza?

Przed zamówieniem należy sprawdzić:

• numer produktu – 16285AR,
• poprzedni numer – 429AR,
• model – AR 50,
• wykonanie – AP C/SP SGC BlueFlex,
• maksymalny przepływ – 52 l/min,
• maksymalne ciśnienie – 40 bar,
• maksymalną prędkość – 550 obr./min,
• typ napędu – C/SP,
• wał Cardana – 1 3/8" Z6,
• przyłącze ssawne – Ø30 mm,
• przyłącze tłoczne – Ø18 mm,
• wymiary i sposób mocowania pompy.

Najważniejsza przy zamianie jest wersja wału. Pompy z tej samej rodziny AR 50 mogą mieć podobne parametry hydrauliczne, ale różnić się wykonaniem napędu.

AR 50 AP C/SP a AR 50 SP – jaka jest różnica?

Wersje 16285AR i 16284AR należą do rodziny AR 50, ale różnią się wykonaniem napędu.

Nie należy zamieniać tych pomp bez sprawdzenia sposobu napędzania maszyny. Oznaczenie C/SP informuje o innym wykonaniu wału niż standardowa wersja SP.

Membrany BlueFlex

Pompa wyposażona jest w 2 membrany BlueFlex przeznaczone do pracy w pompach opryskowych. Membrany oddzielają ciecz roboczą od mechanizmu napędowego i są jednym z najważniejszych elementów eksploatacyjnych pompy.

Ich stan należy okresowo kontrolować. Uszkodzenie membrany może powodować spadek ciśnienia, nierówną pracę pompy, przedostawanie się cieczy do układu olejowego oraz poważniejsze uszkodzenia mechaniczne.

Numery porównawcze / referencyjne

• 16285AR – aktualny numer produktu
• 429AR – poprzedni numer / Replaced_For

Cechy produktu

• pompa przeponowo-tłokowa do opryskiwacza,
• model AR 50 AP C/SP SGC BlueFlex,
• 2 membrany BlueFlex,
• wydajność maksymalna 52 l/min,
• maksymalne ciśnienie robocze 40 bar,
• maksymalna prędkość 550 obr./min,
• zapotrzebowanie mocy 3,7 kW / 4,96 KM,
• wał przelotowy C/SP,
• wał Cardana 1 3/8" Z6,
• druga strona – wał uniwersalny,
• przyłącze ssawne Ø30 mm,
• przyłącze tłoczne Ø18 mm,
• maksymalna temperatura medium 60°C.

Zawartość zestawu

1 szt. kompletnej pompy AR 50 AP C/SP SGC BlueFlex Annovi Reverberi 16285AR.

Objawy zużycia lub nieprawidłowej pracy pompy

Pompę należy skontrolować, gdy występuje:

• spadek ciśnienia oprysku,
• spadek wydajności,
• pulsowanie ciśnienia,
• nierówna praca pompy,
• wycieki cieczy,
• nietypowy hałas lub drgania,
• przegrzewanie się pompy,
• zmiana wyglądu oleju,
• wzrost poziomu oleju mogący wskazywać na uszkodzenie membrany.

Jeżeli istnieje podejrzenie uszkodzenia membrany, pompę należy zatrzymać. Dalsza eksploatacja może doprowadzić do przedostania się cieczy do mechanizmu korbowego i poważniejszej awarii.

Kontrola i konserwacja

• regularnie kontroluj poziom i stan oleju,
• sprawdzaj membrany i zawory,
• kontroluj szczelność przewodu ssawnego,
• utrzymuj filtr ssawny w czystości,
• sprawdzaj przyłącza cieczowe,
• nie przekraczaj 40 bar,
• nie przekraczaj 550 obr./min,
• nie dopuszczaj do zamarznięcia cieczy wewnątrz pompy,
• po pracy dokładnie przepłucz instalację zgodnie z wymaganiami stosowanego środka.

Na co zwrócić uwagę przy montażu?

• potwierdź numer 16285AR lub poprzedni 429AR,
• sprawdź, czy wymagane jest wykonanie C/SP,
• potwierdź wał 1 3/8" Z6,
• sprawdź drugą stronę wału uniwersalnego,
• sprawdź przyłącze ssawne Ø30 mm,
• sprawdź przyłącze tłoczne Ø18 mm,
• zapewnij szczelny przewód ssawny bez możliwości zasysania powietrza,
• sprawdź poziom oleju przed pierwszym uruchomieniem,
• po montażu rozpocznij próbę przy niskim ciśnieniu.

Sposób wymiany / montażu

1. Wyłącz ciągnik lub maszynę i całkowicie odłącz napęd pompy.
2. Usuń ciśnienie z instalacji opryskowej.
3. Opróżnij instalację w zakresie wymaganym do bezpiecznej wymiany.
4. Odłącz przewód ssawny i tłoczny.
5. Odłącz elementy napędu pompy.
6. Zdemontuj mocowanie starej pompy.
7. Sprawdź przewody, filtry, mocowania oraz elementy wału napędowego.
8. Porównaj starą pompę z nową 16285AR, zwracając szczególną uwagę na wykonanie C/SP.
9. Zamontuj nową pompę w przewidzianym miejscu.
10. Podłącz przewód ssawny Ø30 mm.
11. Podłącz przewód tłoczny Ø18 mm.
12. Podłącz i prawidłowo zabezpiecz napęd.
13. Sprawdź poziom oleju.
14. Uruchom pompę przy niskim ciśnieniu.
15. Sprawdź szczelność, stabilność pracy i ciśnienie.
16. Stopniowo ustaw wymagane parametry robocze.

Produkty powiązane

• 16284AR – pompa AR 50 SP SGC BlueFlex Annovi Reverberi
• AR43293 – zestaw membran BlueFlex do pompy AR 50
• AR1920 – zestaw zaworów do pompy AR 50
• AR1919 – zestaw uszczelnień O-ring do pompy AR 50
• Pompy i części Annovi Reverberi
• AR – pozostałe części instalacji opryskowych

Uwagi

Numer 16285AR zastępuje wcześniejsze oznaczenie 429AR. Jest to wykonanie AR 50 AP C/SP SGC BlueFlex z wałem przelotowym: 1 3/8" Z6 + wał uniwersalny. Przed zamianą należy sprawdzić sposób napędzania pompy.

Najczęściej zadawane pytania

Jaką wydajność ma pompa 16285AR AR 50?
Maksymalny przepływ wynosi 52 l/min.

Jakie ciśnienie ma AR 50 AP C/SP?
Maksymalne ciągłe ciśnienie robocze wynosi 40 bar.

Ile membran ma pompa AR 50 16285AR?
Pompa posiada 2 membrany BlueFlex.

Jaki wał ma pompa 16285AR?
Jest to wersja C/SP z wałem przelotowym: z jednej strony 1 3/8" Z6, a z drugiej strony wał uniwersalny.

Do czego przeznaczona jest pompa AR 50 AP C/SP?
Stosowana jest przede wszystkim w opryskiwaczach sadowniczych, winniczych i urządzeniach do oprysku wysokich upraw.

Jakie przyłącza ma pompa AR 50?
Przyłącze ssawne ma średnicę 30 mm, a tłoczne 18 mm.

Jakie są maksymalne obroty pompy 16285AR?
Maksymalna prędkość wynosi 550 obr./min.

Czy 429AR i 16285AR oznaczają tę samą pompę?
Tak. W aktualnym wykazie produktowym 429AR jest wcześniejszym numerem zastąpionym przez 16285AR.

Czym różni się 16285AR od 16284AR?
Główna różnica dotyczy napędu. 16285AR to wykonanie C/SP z wałem przelotowym 1 3/8" Z6 oraz wałem uniwersalnym, natomiast 16284AR jest wersją SP.

Co może oznaczać mleczny lub podwyższony poziom oleju w pompie?
Może to wskazywać na uszkodzenie membrany i przedostawanie się cieczy do części olejowej. W takim przypadku należy przerwać pracę i skontrolować pompę.
