| Numer części | TCVNN357030023 |
| Specyfikacje | - Wyposażone we wskaźnik długości
- Wyposażone w sterowany zawór zwrotny |
| Korzyści | - Ustawienie można odczytać bez problemu.
- Górny drążek kierujący zachowuje swoją pozycję |
| Zastosowanie | - Trzypunktowe połączenie kategorii 1, 2 i 3 |
| Właściwości | - Maksymalne obciążenie promieniowe: 10 % siły osiowej |

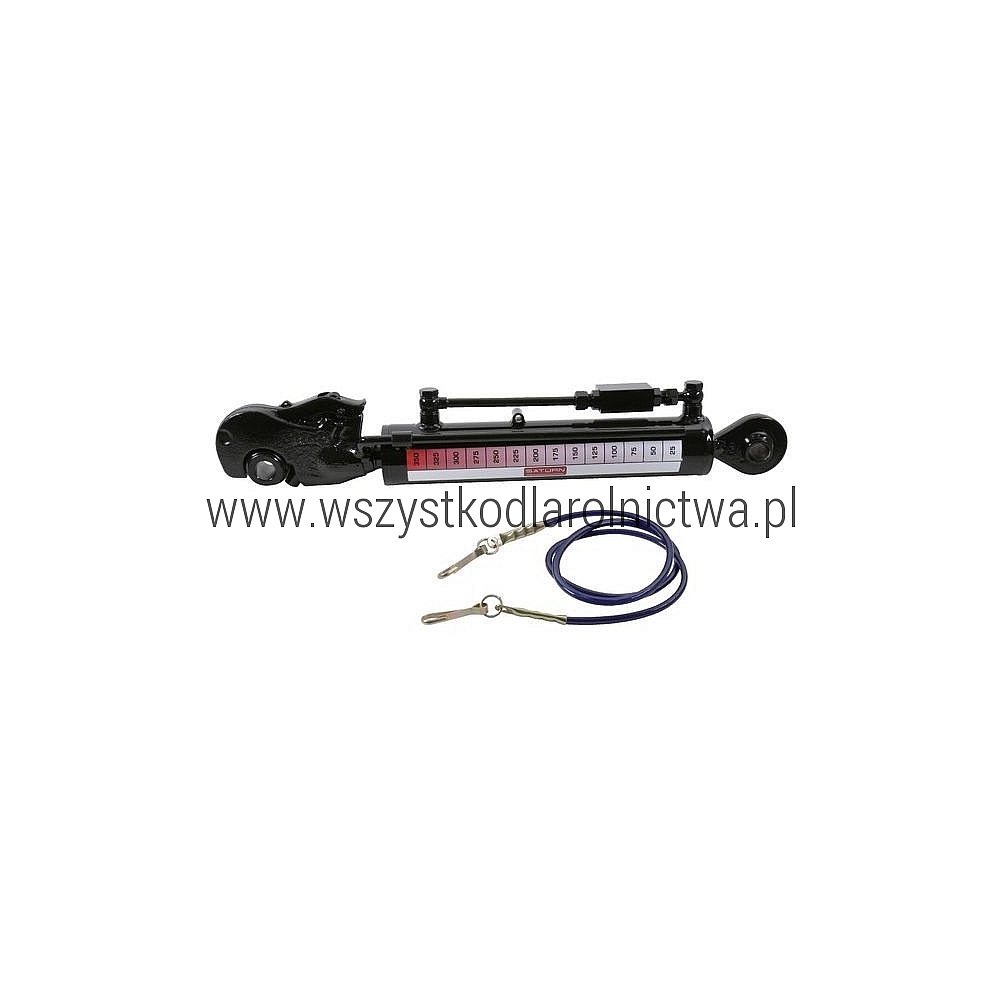

| Składa się z | - Siłownik
- Sterowany zawór zwrotny
- Kula
- Linka obsługowa |
| Informacje techniczne | - Medium: olej mineralny, HLP ISO VG 32 do ISO VG 46
- Czystość medium: ISO 4406 22/20/17 lub NAS 9 |
| Jednostka | Sztuka |
| Materiał | Rura cylindra St52, H10, tłoczysko 20MnV6, chromowane na twardo Ra 0,20, nakrętka głowicowa żeliwna, złączka rurowa do spawania ze stali |
| Kolor | Czarny |
| Numery RAL | 9005 |
| Zakres temperatur (°C) | -25 <> +85 |
| Prędkość tłoka (maks.) (-m/sec) | 0,1 |
| Maks. ciśnienie robocze (-bar) | 250 |
| Ciśnienie znamionowe (-bar) | 200 |

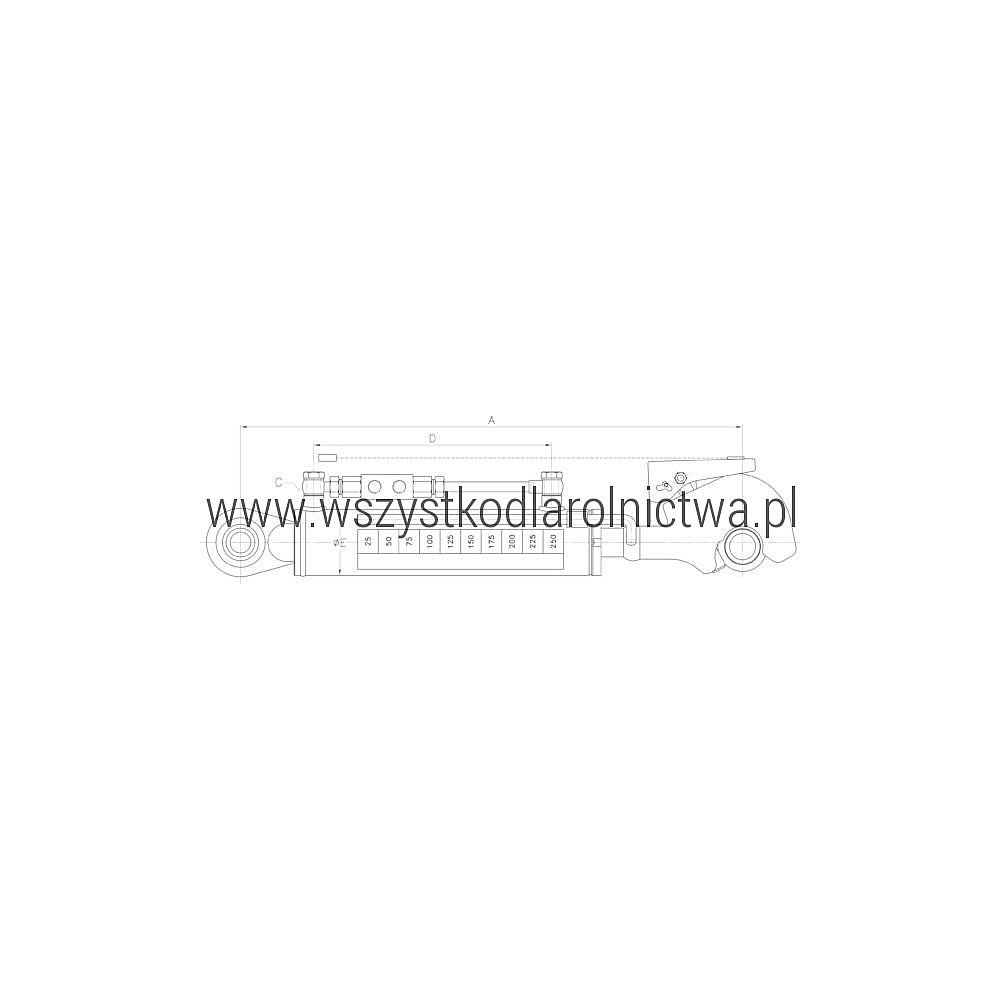

| A (-mm) | 640 |
| C | 3/8" |
| D (-mm) | 340 |
| E (-mm) | 80 |
| Skok (mm) | 300 |
| Średnica cylindra (mm) | 70 |
| Ø drążków (mm) | 35 |
| Mocowanie (od strony podłoża) | 25,7 |
| Mocowanie (od strony drążka) | Hak mocujący kat. 3 |
| Ø kuli (-mm) | 32 |
