Numer części |
VAIL05001 |
|
Jednostka |
Sztuka |
|
Zastosowanie |
- Wysokie ciśnienie i umiarkowany strumień objętości
- Do stosowania jako zawór tłumiący do silnika hydraulicznego o innej wartości ciśnienia
- Do ochrony silników hydraulicznych przed skokami ciśnienia na skutek działania sił zewnętrznych, które występują w przypadku nagłego zatrzymania lub zmiany kierunku obrotu |
|
Właściwości |
- Wykonanie: zawór sprężynowy, sterowanie bezpośrednie

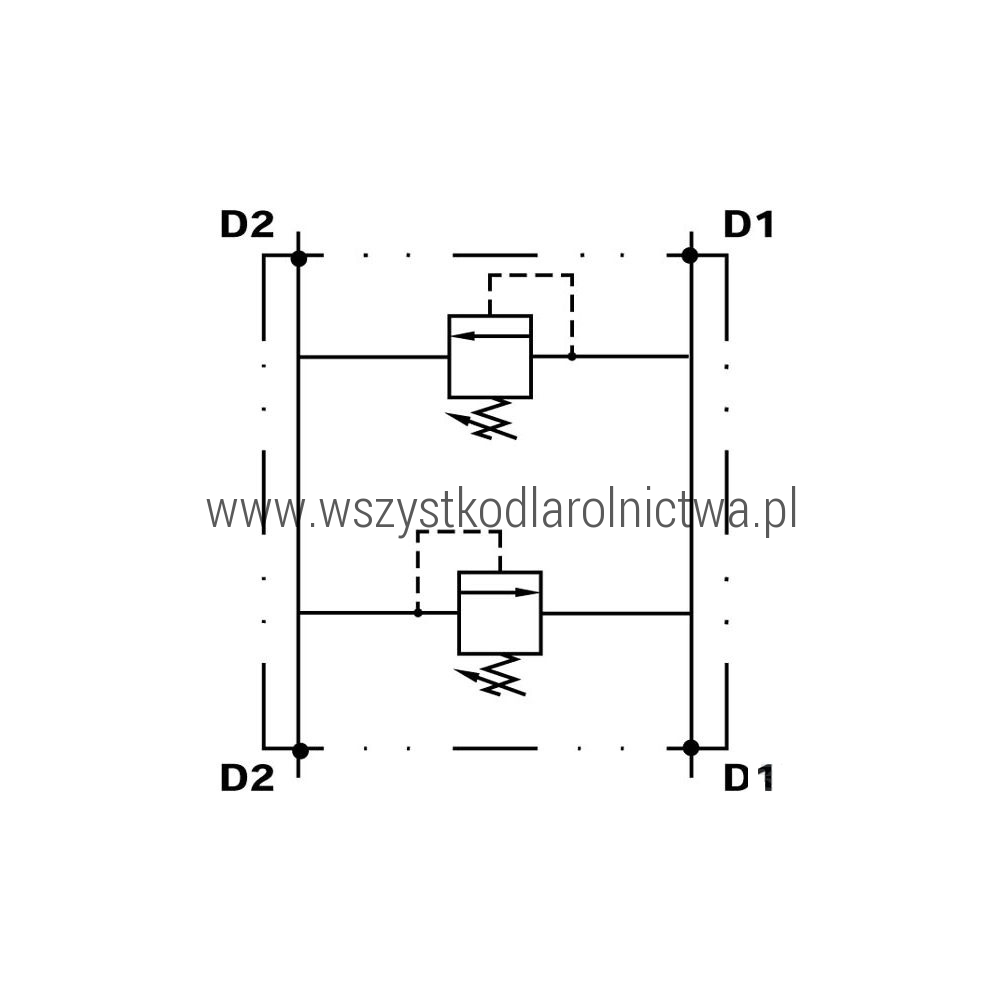

- Otwiera się z D1 do D2 lub na odwrót
- Przełączanie przerywane, szybko reagujące |
|
Informacje techniczne |
- W celu zapewnienia optymalnego działania, należy umieścić ten zawór jak najbliżej odbiornika |
|
Rodzaj regulacji |
za pomocą śruby o przekroju sześciokątnym |
|

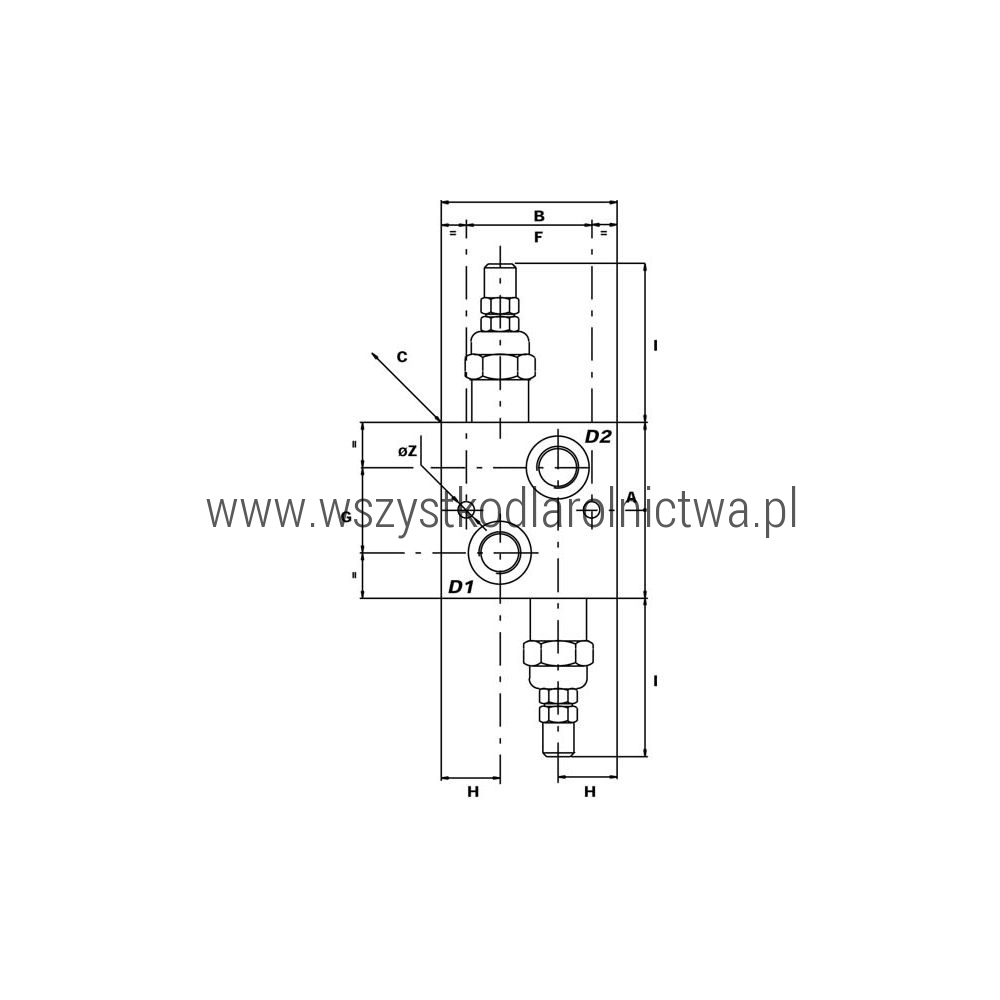

Z Średnica otworu |
8.5 mm |
|
Typ |
Zawór sprężynowy, sterowany bezpośrednio, obudowa aluminiowa, dodatkowo można zamówić następujące sprężyny nastawcze
0-40 barów SD95V01; 3-80 barów SD95V02; 50-220 barów SD95V03; 180-400 barów SD95V04 |
|
Zakres ciśnienia |
50 - 220 BAR |
|
Listwa podłogowa |
jako zawór zamontowany w przewodzie. zawór powinien być umieszczony jak najbliżej odbiornika |
|
C Szerokość |
35 mm |
|
Przyłącze |
3/8 dBd |
|
Przepływ max. |
25 L/m |
|
B B |
70 mm |
|
Pasuje do |
Zawór uderzeniowy do silników hydrostatycznych zapobiegający ciśnieniom szczytowym o średnim strumieniu objętości i wysokim ciśnieniu |
|
Przepływ |
Ten zawór ograniczający ciśnienie jest otwierany z D1 do D2 i odwrotnie. |
|
I L |
60 mm |
|
Ciśnienie robocze max. |
210 BAR |
|
A Długość, obudowa |
70 mm |
