Numer części |
VAIL10001ST |
|
Jednostka |
Sztuka |
|
Zastosowanie |
- Wysokie ciśnienie i umiarkowany strumień objętości
- Do stosowania jako zawór tłumiący do silnika hydraulicznego o innej wartości ciśnienia
- Do ochrony silników hydraulicznych przed skokami ciśnienia na skutek działania sił zewnętrznych, które występują w przypadku nagłego zatrzymania lub zmiany kierunku obrotu |
|
Właściwości |
- Wykonanie: zawór sprężynowy, sterowanie bezpośrednie
- Otwiera się z D1 do D2 lub na odwrót
- Przełączanie przerywane, szybko reagujące |
|
Informacje techniczne |
- W celu zapewnienia optymalnego działania, należy umieścić ten zawór jak najbliżej odbiornika |
|
Rodzaj regulacji |
za pomocą śruby o przekroju sześciokątnym |
|
Z Średnica otworu |
8.5 mm |
|
C Szerokość |
40 mm |
|
Typ |

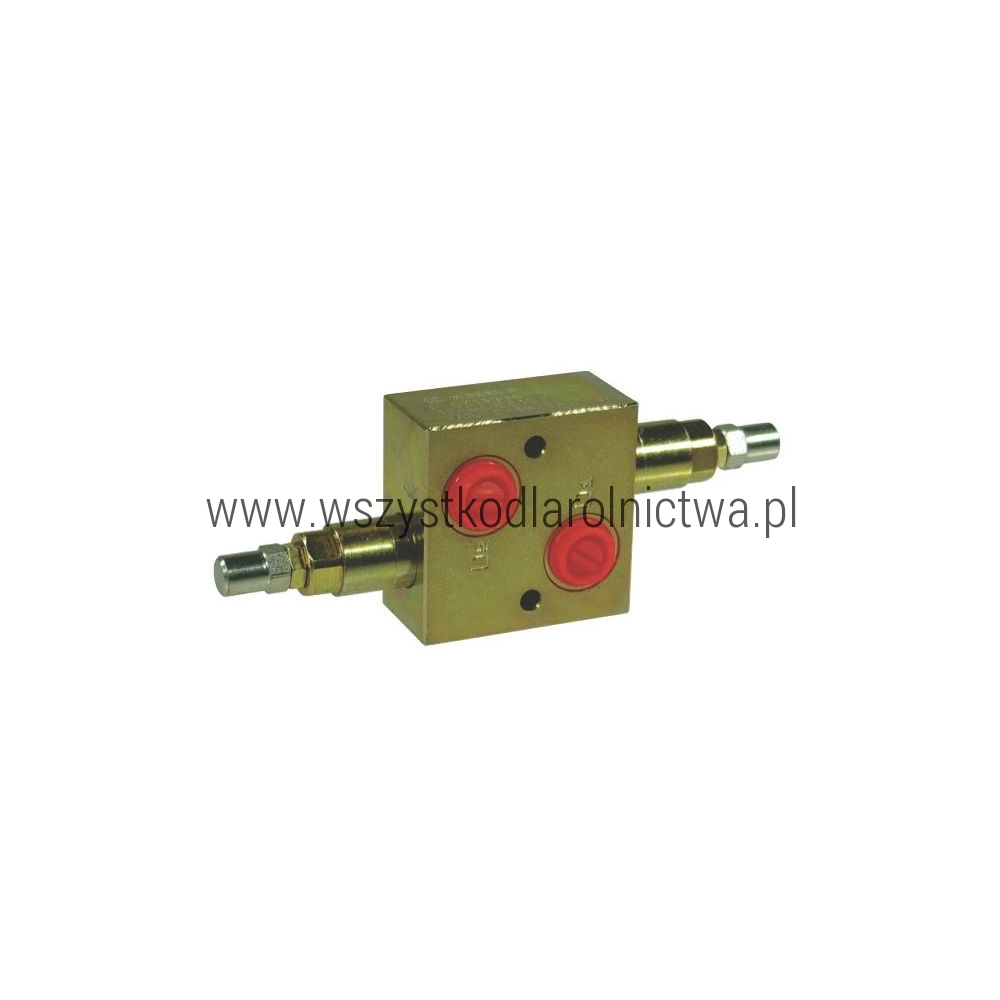

Zawór sprężynowy, sterowany bezpośrednio, z obudową stalową |
|
Listwa podłogowa |
jako zawór zamontowany w przewodzie. zawór powinien być umieszczony jak najbliżej odbiornika |
|
B B |
82 mm |
|
Przyłącze |
1/2 dBd |
|
Przepływ max. |
50 L/m |
|
Pasuje do |
Zawór uderzeniowy do silników hydrostatycznych zapobiegający ciśnieniom szczytowym o średnim strumieniu objętości i wysokim ciśnieniu |
|
Przepływ |
Ten zawór ograniczający ciśnienie jest otwierany z D1 do D2 i odwrotnie. |
|
A Długość, obudowa |
90 mm |
|
Zakres ciśnienia |
180 - 350 BAR |
|
I L |
66 mm |
|
Ciśnienie robocze max. |
350 BAR |
