Numer części |
CB10HVM03008 |
|
Jednostka |
Sztuka |
|
Specyfikacje |
- Umożliwia płynne kontrolowane ruchy
- Umożliwia dokładne pozycjonowanie ciągniętych i pchanych ładunków |
|
Korzyści |
- Ochrona użytkownika przed kawitacją
- Ochrona przed ciśnieniem szczytowym spowodowanym przez ekstremalne obciążenia |
|
Zastosowanie |
- Kontrola ruchów
- Trzymanie ładunku
- Zawór międzypłytowy do bloków zaworowych NG6 |
|
Właściwości |
- Regulowane funkcje trzymania ładunku i dociskania w przewodzie A i B
- Konstrukcja modularna, regulacja imbusowa
- Pasuje do: wysokiego ciśnienia i średniego strumienia przepływu
- Swobodny przepływ P do A/B
- Udostępnienie A lub B do P (T) poprzez ciśnienie sterujące z przeciwległego przewodu |
|
Składa się z |
- Wkład
- Obudowa
- Obudowy uszczelniaczy |
|
Informacje techniczne |
- Ciśnienie otwierania zależy od ustawienia ciśnienia, ciśnienia obciążenia oraz stosunku ciśnienia sterującego
- O dwustronnym działaniu
- Konstrukcja wkładu
- Zawór sterujący powinien w pozycji neutralnej mieć połączenia z ABT
-Ustawienie ciśnienia o 30% większe niż maksymalne ciśnienie obciążania |
|
Materiał element |
Viton |
|
Rodzaj regulacji |
zewnetrzny |
|
Ciśnienie otwarcia |
În funcţie de reglarea presiunii, presiunea a sarcinii şi raport de presiune de comandă BAR |
|
Otwór |
MFN-G06-011 |
|
Materiał obudowy |
Aluminium |
|
Materiał uszczelki |
Kauczuk nitrylowy (NBR) |
|
HPM Identifier Kramp |
CB10HVM03008 |
|

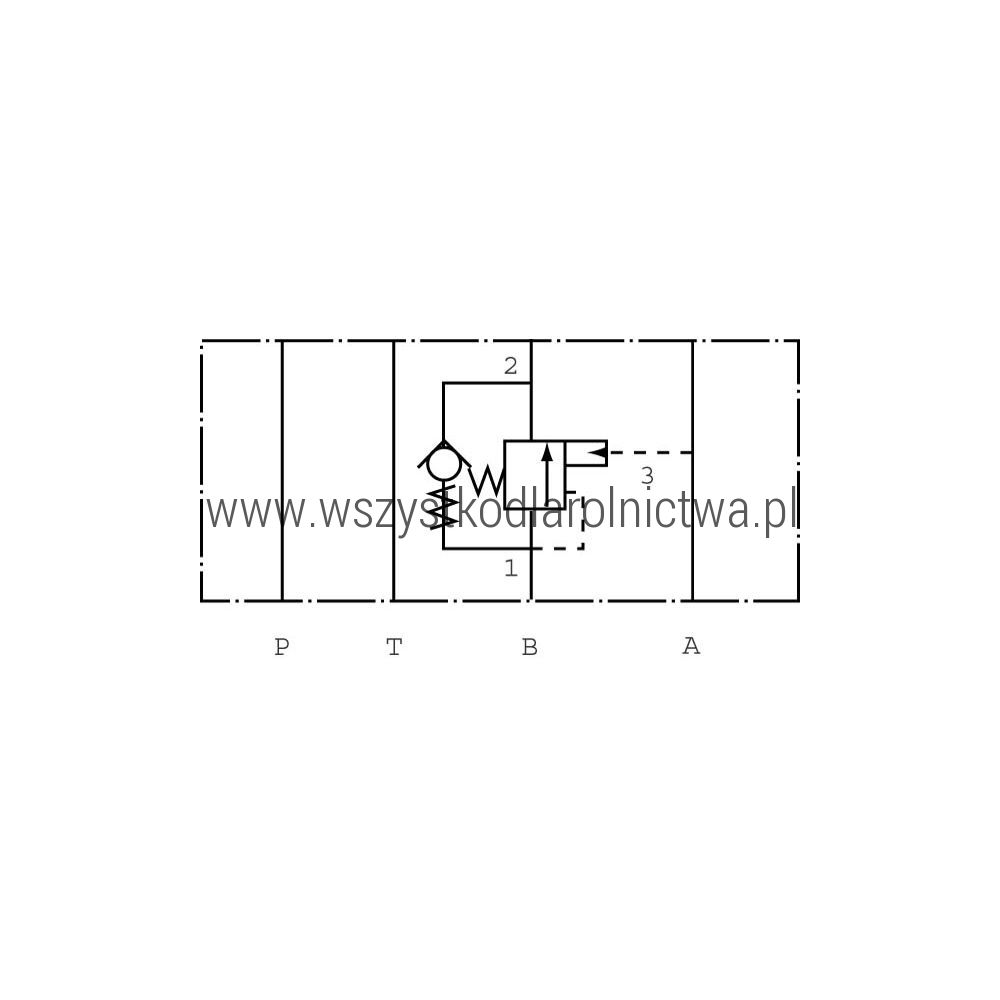

Przepływ |
Swobodny przepływ z P do A/B
Funkcja trzymania ładunku i ograniczania ciśnienia B do P(T).
Udostępnienie z B do P(T) przez ciśnienie sterujące z przewodu A |
|
Ciśnienie robocze max. |
210 BAR |
|
Pmax |
210 BAR |
|
Rozmiar |
Cetop 03 in |
|
Maks. przepływ |
35 L/m |
|

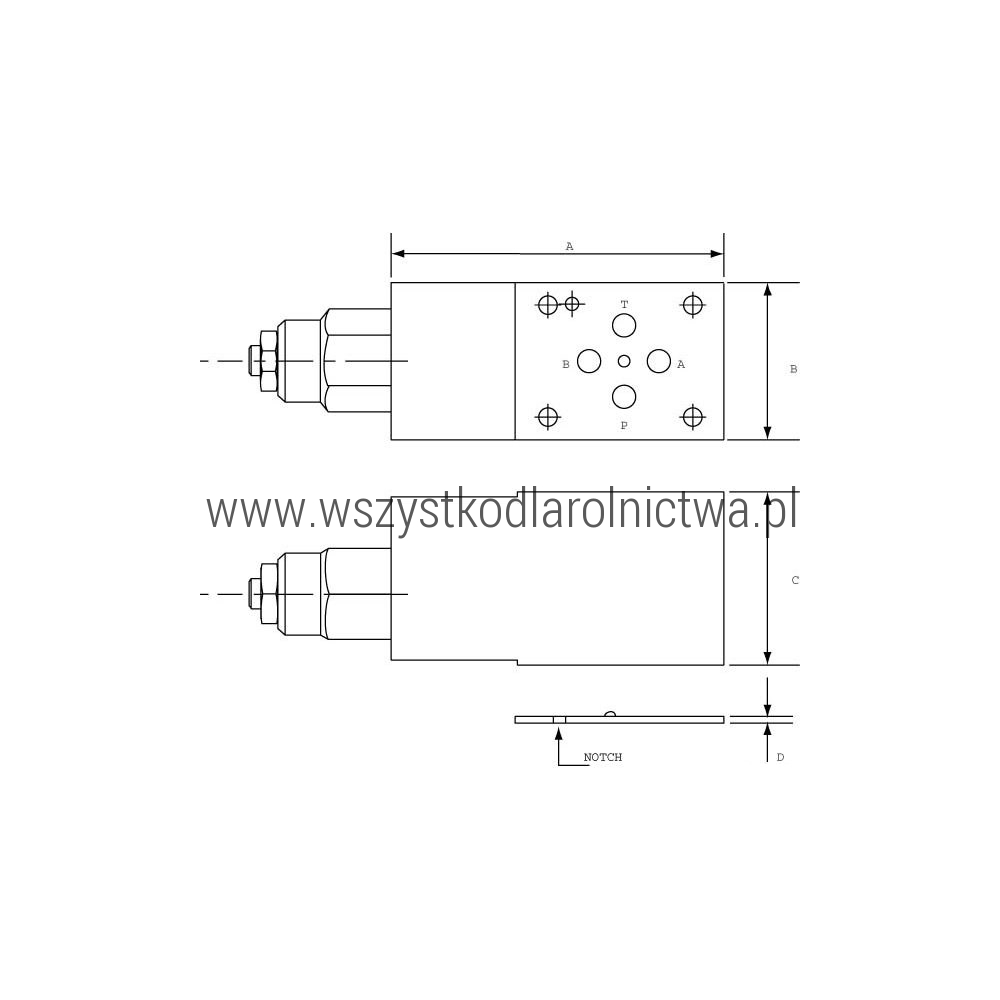

D Grubość |
1.5 mm |
|
Zakres ciśnienia |
75 - 240 BAR |
|
A Długość |
100 mm |
|
C Szerokość |
48.5 mm |
|
B Wysokość |
45 mm |
|
Pasuje do |
wysokie ciśnienie i średni strumień przepływu |
