Numer części |
KHS30S |
|
Jednostka |
Sztuka |
|
Specyfikacje |
- Kulka jest zaciśnięta między 2 zamontowanymi pierścieniami uszczelniającymi |
|
Korzyści |
- Całkowita szczelność przy wysokim ciśnieniu |
|
Zastosowanie |
- Zależnie od wyboru materiału
- Układy hydrauliczne |
|
Składa się z |

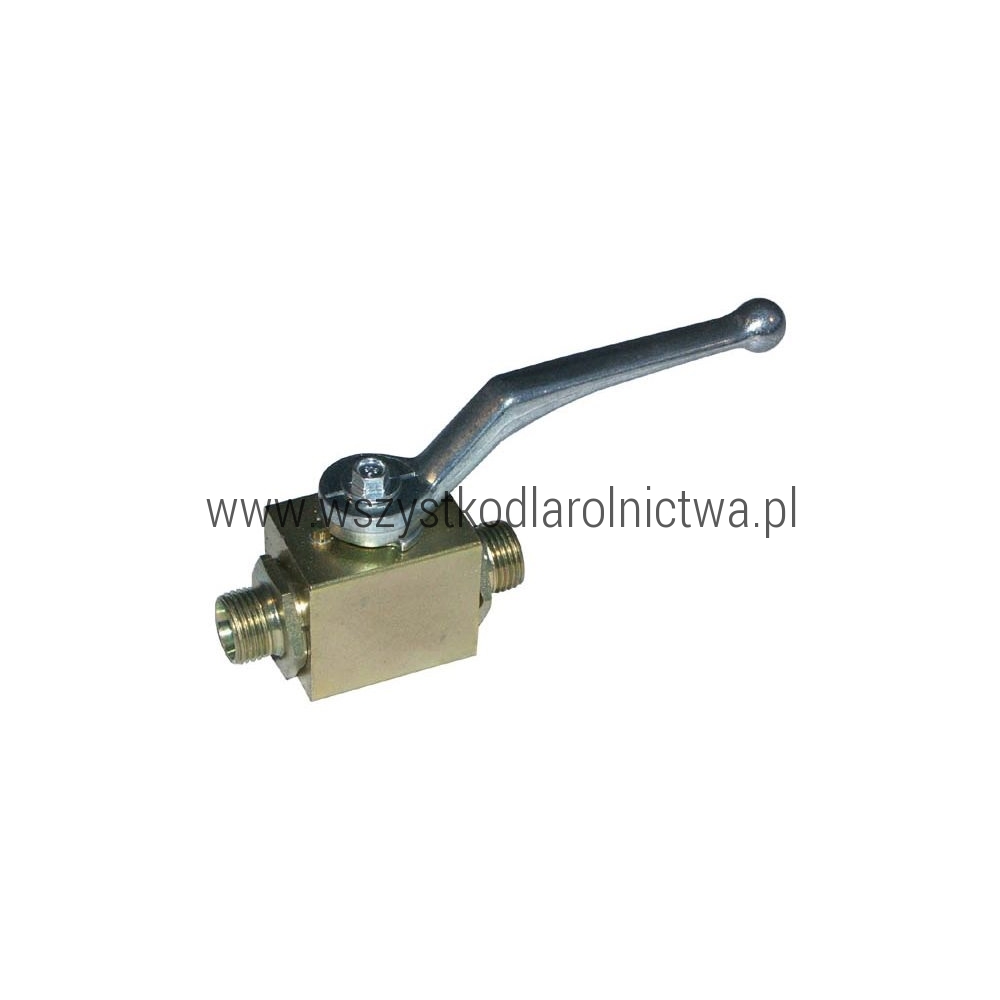

- Zawór kulowy
- Dźwignia |
|
HPM Identifier Kramp |
KHS30S |
|
Konstrukcja |
Zamontowana kula pływająca w celu uzyskania siły docisku zależnej od ciśnienia |
|
Średnica wewnętrzna, drut |
76 mm |
|
Ilość suwaków |
2/2 |
|
Ciśnienie nominalne |
350 BAR |
|
DN wg DIN |
25 |
|

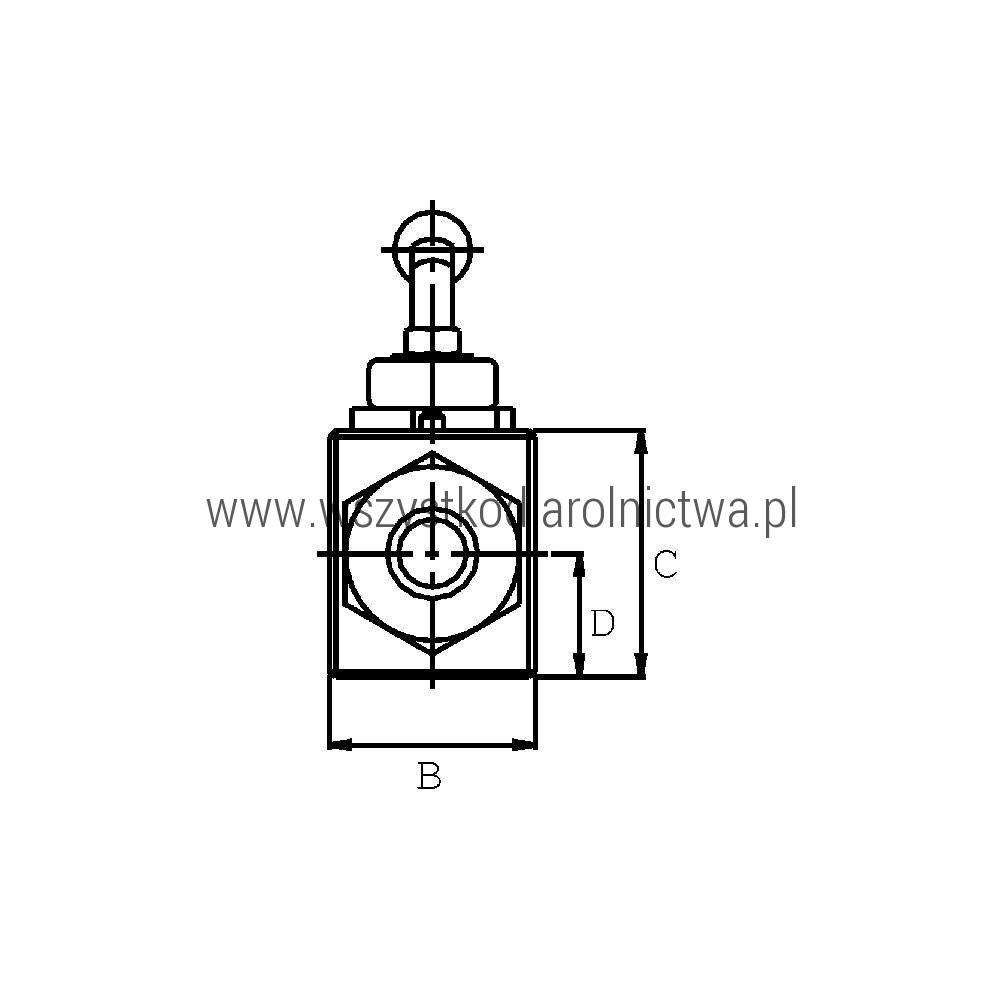

B Wysokość |
60 mm |
|
Seria |
S |
|
Obróbka powierzchniowa |
Żółty, pasywowany |
|
Zakres temperatur |
-20 <> +60 °C |
|
D Odległość, środkowy otwór do górnej części |
26,5 mm |
|
DN |
25 mm |
|
Współczynnik bezpieczeństwa |
1.5 |
|
Średnica wew. |
24 mm |
|

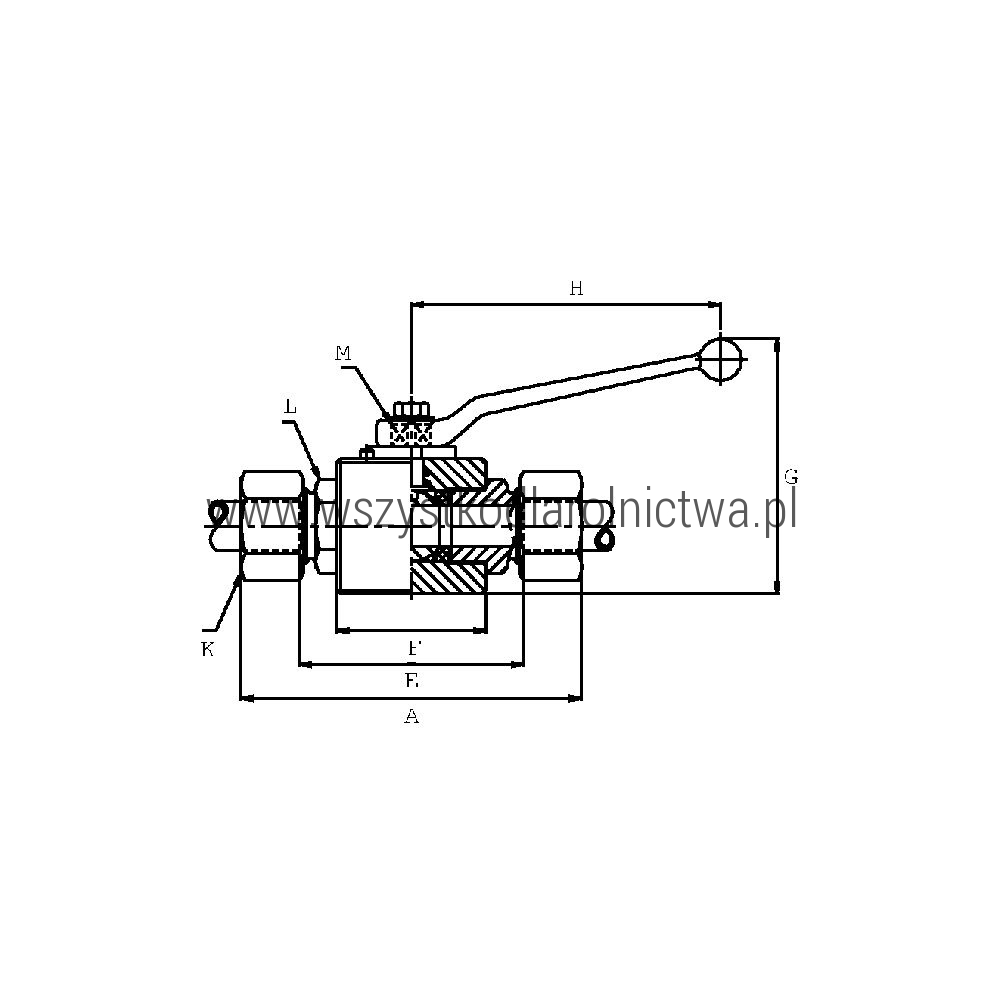

L Rozwartość klucza |
46 mm |
|
A Długość |
146 mm |
|
C Szerokość |
60 mm |
|
Materiał |
Stal |
|
Długość korpusu B |
93 mm |
|
Ciśnienie robocze max. |
350 BAR |
|
Ø przewodu (mm) |
30 mm |
|
Nr katalogowy zestawu uszczelniającego |
KH 925.10 |
|
Nr katalogowy dźwigni |
KH 914 |
