| Numer części | KHS6L |
| Jednostka | Sztuka |
| Specyfikacje | - Kulka jest zaciśnięta między 2 zamontowanymi pierścieniami uszczelniającymi |
| Korzyści | - Całkowita szczelność przy wysokim ciśnieniu |
| Zastosowanie | - Zależnie od wyboru materiału
- Układy hydrauliczne |

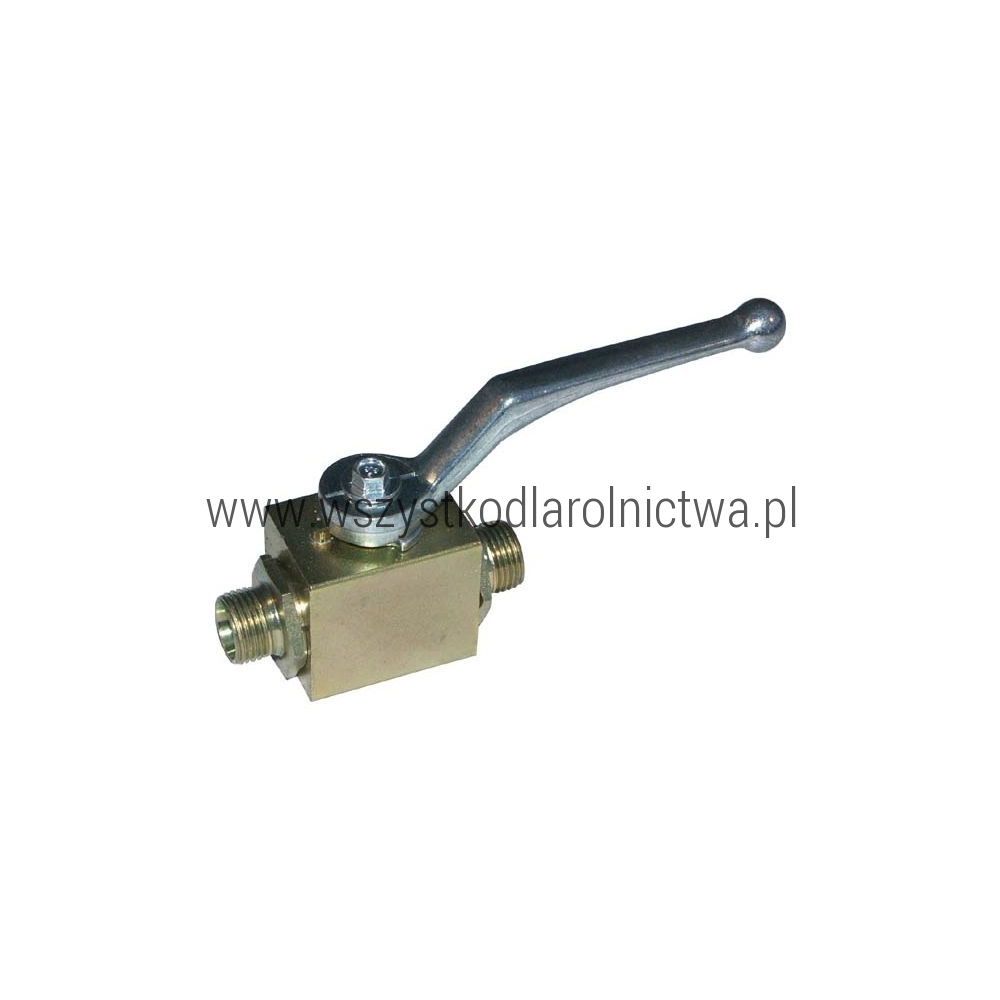

| Składa się z | - Zawór kulowy
- Dźwignia |
| HPM Identifier Kramp | KHS6L |
| Konstrukcja | Zamontowana kula pływająca w celu uzyskania siły docisku zależnej od ciśnienia |
| Obróbka powierzchniowa | Żółty, pasywowany |
| Zakres temperatur | -20 <> +60 °C |
| Ø przewodu (mm) | 6 mm |
| Współczynnik bezpieczeństwa | 1.5 |
| L Rozwartość klucza | 22 mm |

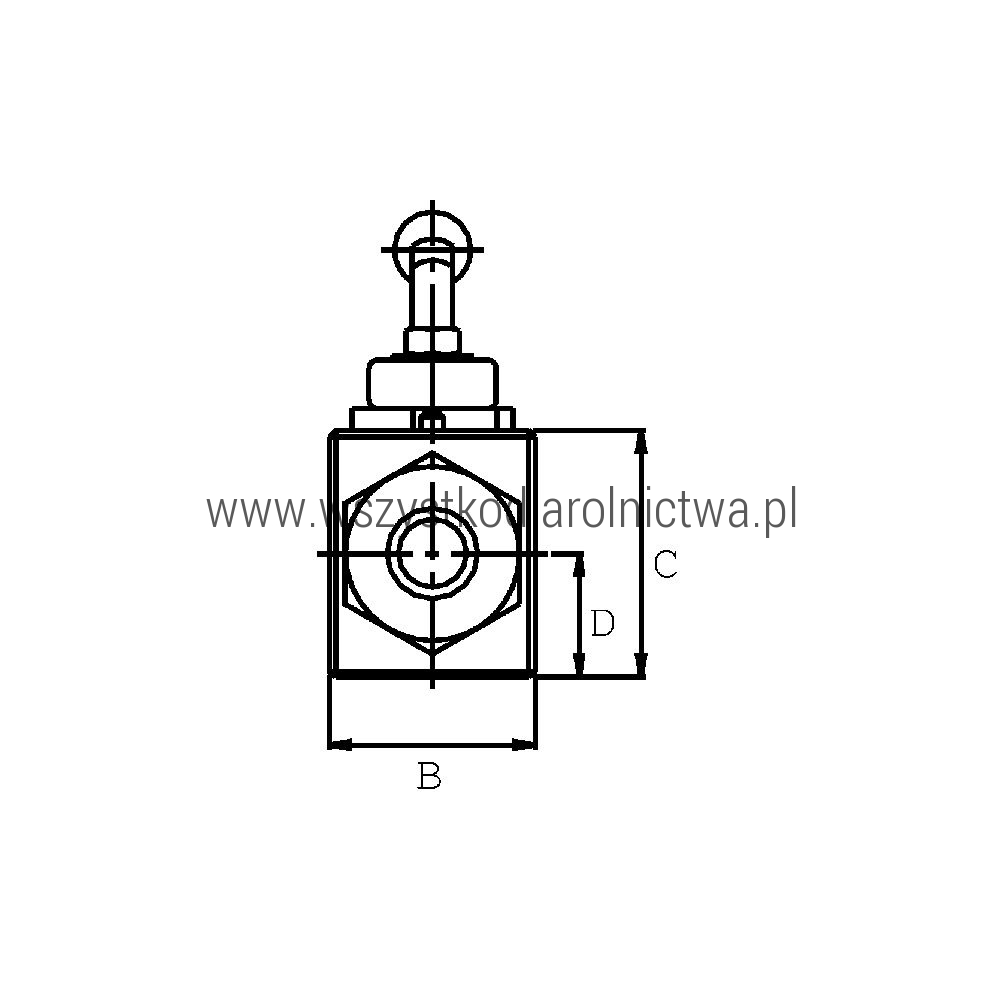

| D Odległość, środkowy otwór do górnej części | 13 mm |
| Materiał | Stal |
| Długość korpusu B | 49 mm |
| DN wg DIN | 4 |
| B Wysokość | 26 mm |

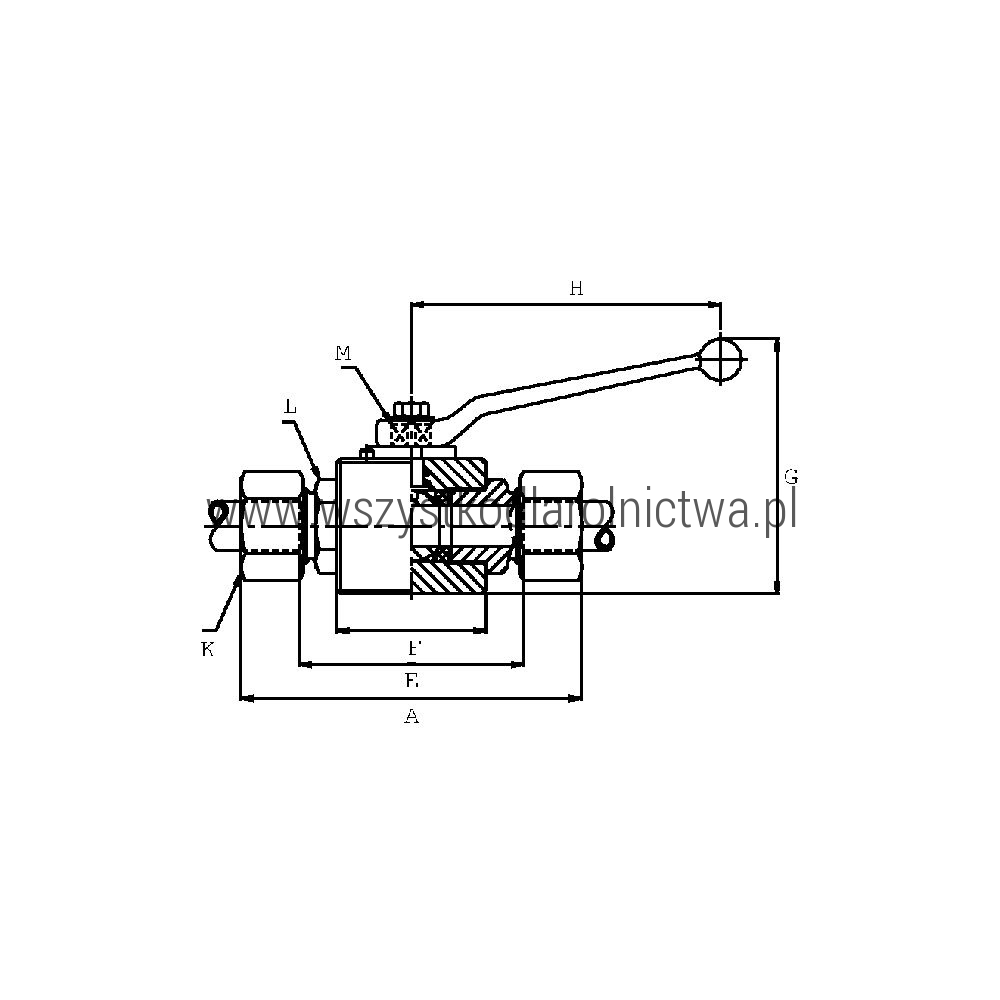

| A Długość | 82 mm |
| Seria | L |
| G Średnica wewnętrzna, drut | 74.5 mm |
| C Szerokość | 32 mm |
| Nr katalogowy zestawu uszczelniającego | KH 908.10 |
| Ciśnienie nominalne | 500 BAR |
| Nr katalogowy dźwigni | KH 909 |
