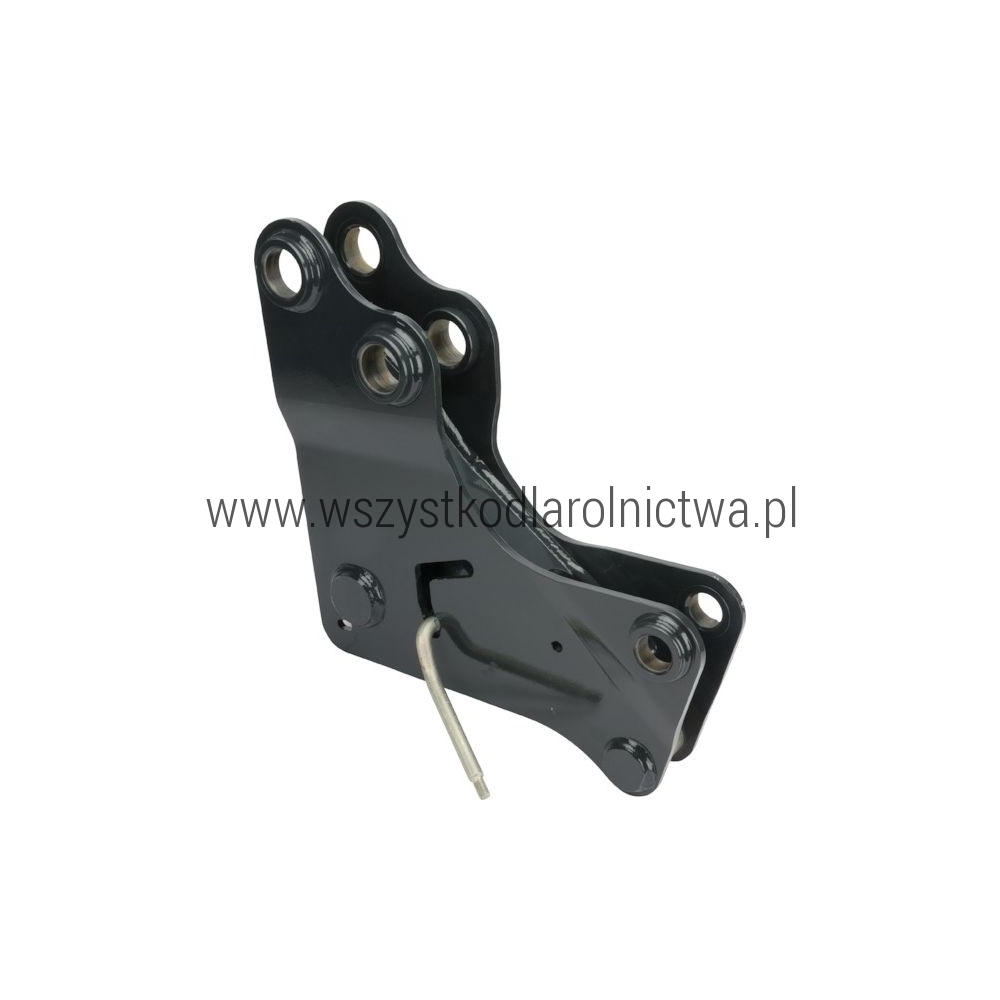

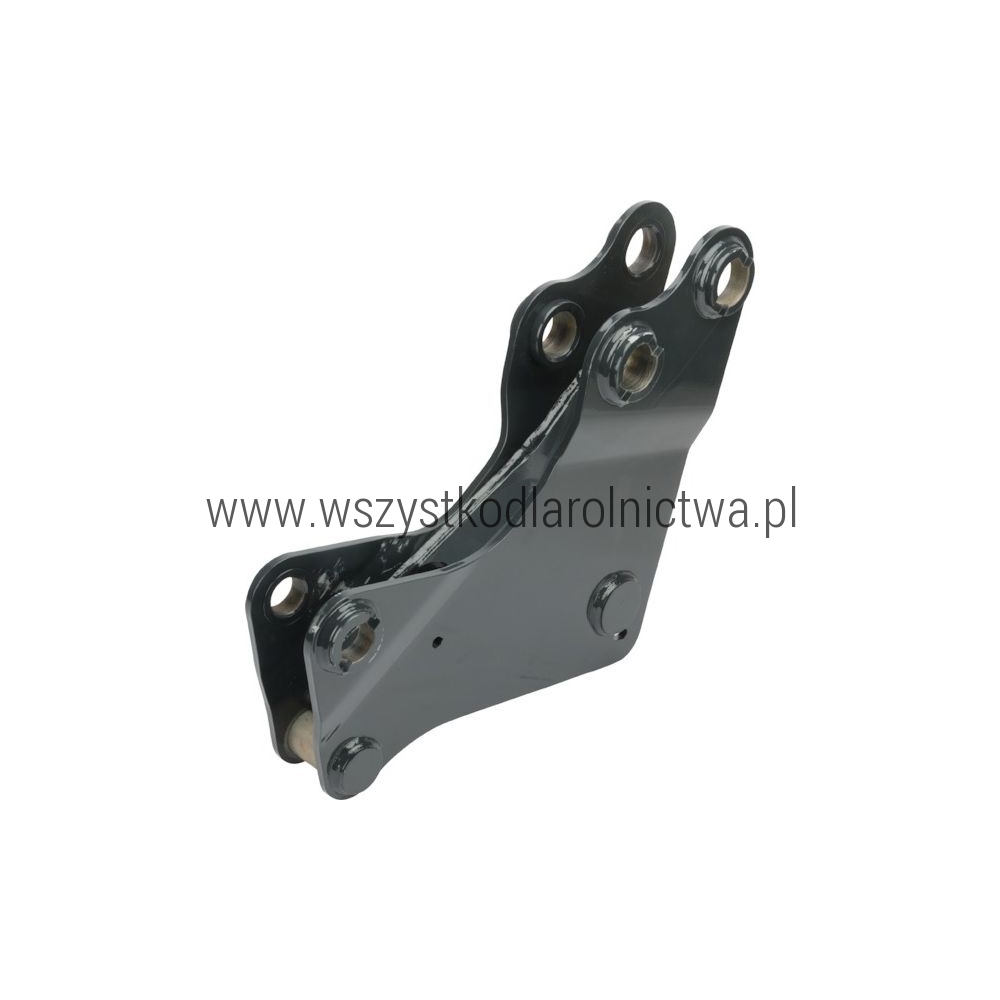

3472980 Konsola prawa kompletna ładowacza czołowego Stoll ProfiLine FZ

Opis produktu

Konsola prawa 3472980 to oryginalna część Stoll przeznaczona do odpowiednich ładowaczy czołowych serii ProfiLine FZ.

Producent Stoll określa element jako „Säule re. kpl. standard” / „Pillar right cpl. standard”, czyli kompletną prawą kolumnę / konsolę w wykonaniu standardowym.

Element jest częścią konstrukcji ramy podstawowej ładowacza czołowego. W oficjalnym katalogu części zamiennych Stoll ProfiLine FZ występuje jako pozycja nr 2.

Numer katalogowy części to 3472980, natomiast odpowiadający jej numer rysunku / oznaczenie konstrukcyjne Stoll to 58.732-03-02.

Jest to wersja PRAWA i STANDARDOWA. Przy zamawianiu należy zwrócić szczególną uwagę na stronę montażu oraz wykonanie, ponieważ Stoll stosuje oddzielne numery dla lewej strony oraz dla wersji wysuniętych.

Produkt przeznaczony jest do naprawy uszkodzonego lub zużytego elementu konstrukcji ładowacza, m.in. po uszkodzeniu mechanicznym, odkształceniu, nadmiernym zużyciu punktów współpracujących lub powstaniu nieprawidłowych luzów.

Dane techniczne

Zastosowanie

Producent: Stoll

Seria: ProfiLine FZ

Część znajduje się w katalogu zespołu Basic frame FZ / Grundschwinge FZ i występuje jako prawa kompletna kolumna standardowa.

Numer 3472980 należy dobierać przede wszystkim na podstawie numeru katalogowego części, typu ładowacza oraz numeru seryjnego maszyny.

WAŻNE: w obrębie serii ProfiLine FZ występują różne warianty konstrukcyjne. Sama nazwa serii nie zawsze wystarcza do prawidłowego doboru konsoli.

Wersje – nie pomyl przy zamawianiu

OFEROWANY PRODUKT 3472980 JEST WERSJĄ PRAWĄ STANDARDOWĄ.

Cechy produktu

• oryginalna część Stoll,
• numer katalogowy 3472980,
• kompletna prawa konsola / kolumna,
• wersja standardowa,
• przeznaczona do odpowiednich ładowaczy Stoll ProfiLine FZ,
• element zespołu ramy podstawowej ładowacza,
• pozycja nr 2 na schemacie producenta,
• numer rysunku Stoll 58.732-03-02,
• część przeznaczona do naprawy konstrukcji ładowacza czołowego.

Zawartość zestawu

1 szt. kompletnej prawej konsoli / kolumny Stoll 3472980 – wersja standardowa.

Elementy posiadające w katalogu producenta oddzielne numery katalogowe należy traktować jako oddzielne części, chyba że producent określa je jako część składową kompletnego zespołu.

Kiedy należy wymienić konsolę?

• po uszkodzeniu mechanicznym konstrukcji,
• w przypadku odkształcenia elementu,
• po pęknięciu elementu lub spawów,
• przy nadmiernym zużyciu punktów współpracujących,
• przy powstaniu nadmiernych luzów,
• po kolizji lub poważnym przeciążeniu ładowacza,
• w przypadku nieprawidłowego ustawienia elementów konstrukcji ładowacza.

Ze względu na konstrukcyjny charakter części uszkodzonej lub odkształconej konsoli nie należy dalej użytkować bez wcześniejszej oceny jej stanu technicznego.

Co sprawdzić przy wymianie?

• numer starej części,
• dokładny typ ładowacza,
• numer seryjny ładowacza,
• rok produkcji, jeżeli jest dostępny,
• czy potrzebna jest prawa czy lewa strona,
• czy zastosowana jest wersja standardowa czy wysunięta,
• stan sworzni,
• stan tulei,
• stan punktów obrotowych,
• stan zabezpieczeń,
• stan otworów montażowych,
• stan przeciwnej strony konstrukcji.

Sposób wymiany

1. Ustaw ciągnik wraz z ładowaczem na równym, twardym i stabilnym podłożu.
2. Całkowicie opuść osprzęt i zabezpiecz maszynę przed przypadkowym przemieszczeniem.
3. Wyłącz silnik ciągnika, wyjmij kluczyk oraz usuń ciśnienie z układu hydraulicznego zgodnie z instrukcją producenta.
4. Przed rozpoczęciem demontażu odpowiednio podeprzyj i zabezpiecz konstrukcję ładowacza.
5. Zlokalizuj prawą konsolę 3472980 oraz wszystkie współpracujące z nią elementy.
6. Przed demontażem oznacz położenie sworzni, tulei, podkładek, zabezpieczeń i pozostałych elementów.
7. Zdemontuj elementy współpracujące zgodnie z dokumentacją konkretnej wersji ładowacza.
8. Usuń sworznie oraz pozostałe elementy mocujące konsolę.
9. Ostrożnie zdemontuj starą konsolę.
10. Sprawdź stan sworzni, tulei, otworów montażowych oraz punktów współpracujących.
11. Zużyte lub uszkodzone elementy współpracujące należy wymienić przed montażem nowej części.
12. Porównaj nową konsolę 3472980 ze zdemontowanym elementem – szczególnie stronę montażu oraz wersję konstrukcyjną.
13. Zamontuj nową prawą konsolę w prawidłowym położeniu.
14. Zamontuj sworznie, tuleje, podkładki oraz elementy zabezpieczające zgodnie z dokumentacją producenta.
15. Sprawdź prawidłowe osadzenie wszystkich elementów.
16. Skontroluj swobodę ruchu połączeń oraz ustawienie konstrukcji.
17. Po zakończeniu montażu wykonaj próbę działania ładowacza bez obciążenia.
18. Sprawdź, czy nie występują nadmierne luzy, naprężenia, ocieranie ani inne nieprawidłowości.

Uwaga: 3472980 jest elementem konstrukcyjnym ładowacza czołowego. Podczas wymiany konstrukcja musi być prawidłowo zabezpieczona przed opadnięciem lub przemieszczeniem. Montaż powinien być wykonywany zgodnie z dokumentacją techniczną Stoll.

Numery porównawcze / oznaczenia

3472980
58.732-03-02

Pozycja na schemacie Stoll: 2

Produkty powiązane

Przy wymianie konsoli zalecamy sprawdzić stan sworzni, tulei, zabezpieczeń oraz pozostałych elementów konstrukcji ładowacza.

Zobacz również części do ładowaczy Stoll.

Powiązane warianty:

• 3472970 – konsola lewa, wersja standardowa,
• 3472990 – konsola lewa, wersja wysunięta / długa,
• 3473000 – konsola prawa, wersja wysunięta / długa.

Uwagi

- Produkt 3472980 jest oryginalną częścią Stoll.
- Oferowana część jest wersją PRAWĄ.
- Jest to wykonanie STANDARDOWE.
- Nie należy mylić z lewą konsolą 3472970.
- Nie należy mylić z prawą wersją wysuniętą 3473000.
- Numer rysunku Stoll: 58.732-03-02.
- Pozycja na schemacie: 2.
- Waga produktu nie została potwierdzona w dostępnej dokumentacji producenta.
- Przy doborze należy sprawdzić dokładny typ i numer seryjny ładowacza.
- W razie wątpliwości prosimy o kontakt – pomożemy zweryfikować właściwy wariant części.

Najczęściej zadawane pytania

Czym jest Stoll 3472980?
Jest to kompletna prawa konsola / kolumna standardowa stanowiąca element konstrukcji ramy podstawowej odpowiednich ładowaczy Stoll ProfiLine FZ.

Czy 3472980 jest częścią oryginalną?
Tak. 3472980 jest numerem katalogowym Stoll.

Czy jest to prawa czy lewa strona?
Prawa.

Jaki numer ma odpowiednia lewa strona?
Lewa konsola standardowa posiada numer 3472970.

Czy jest to wersja standardowa?
Tak. Producent określa 3472980 jako „Pillar right cpl. standard”.

Jaki jest numer rysunku?
58.732-03-02.

Jaka jest pozycja na schemacie?
Pozycja nr 2 zespołu ramy podstawowej ProfiLine FZ.

Czy 3472980 i 3473000 to ta sama część?
Nie. 3472980 jest prawą wersją standardową, natomiast 3473000 jest prawą wersją wysuniętą / długą.

Jaka jest waga 3472980?
Nie znalazłem potwierdzonej przez producenta masy dla tego numeru, dlatego nie podajemy wartości szacunkowej.

Jak sprawdzić dopasowanie?
Najlepiej porównać numer 3472980 ze starą częścią oraz sprawdzić dokładny typ, wersję i numer seryjny ładowacza Stoll.

3472980 to oryginalna kompletna prawa konsola standardowa do odpowiednich ładowaczy czołowych Stoll ProfiLine FZ.
