0421610 Nakrętka koronowa M16x1,5 Stoll ProfiLine FZ FS Solid

Opis produktu

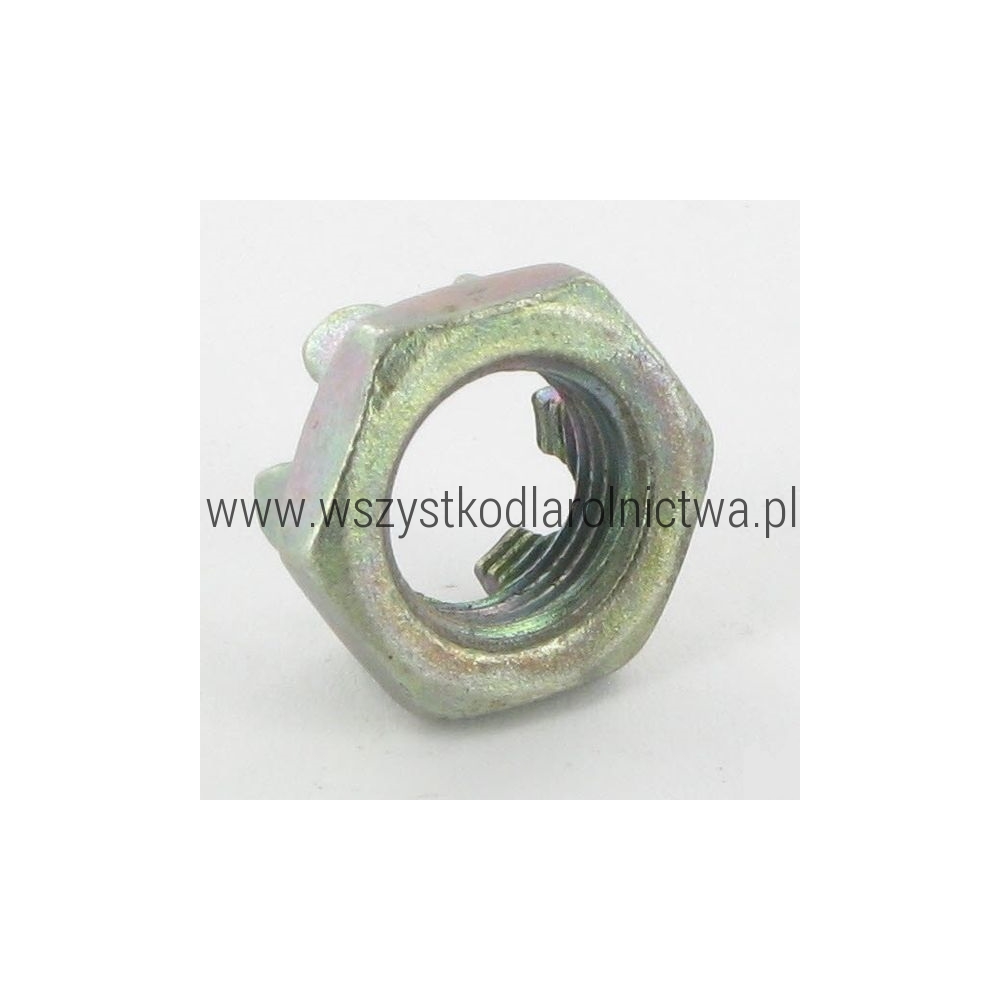

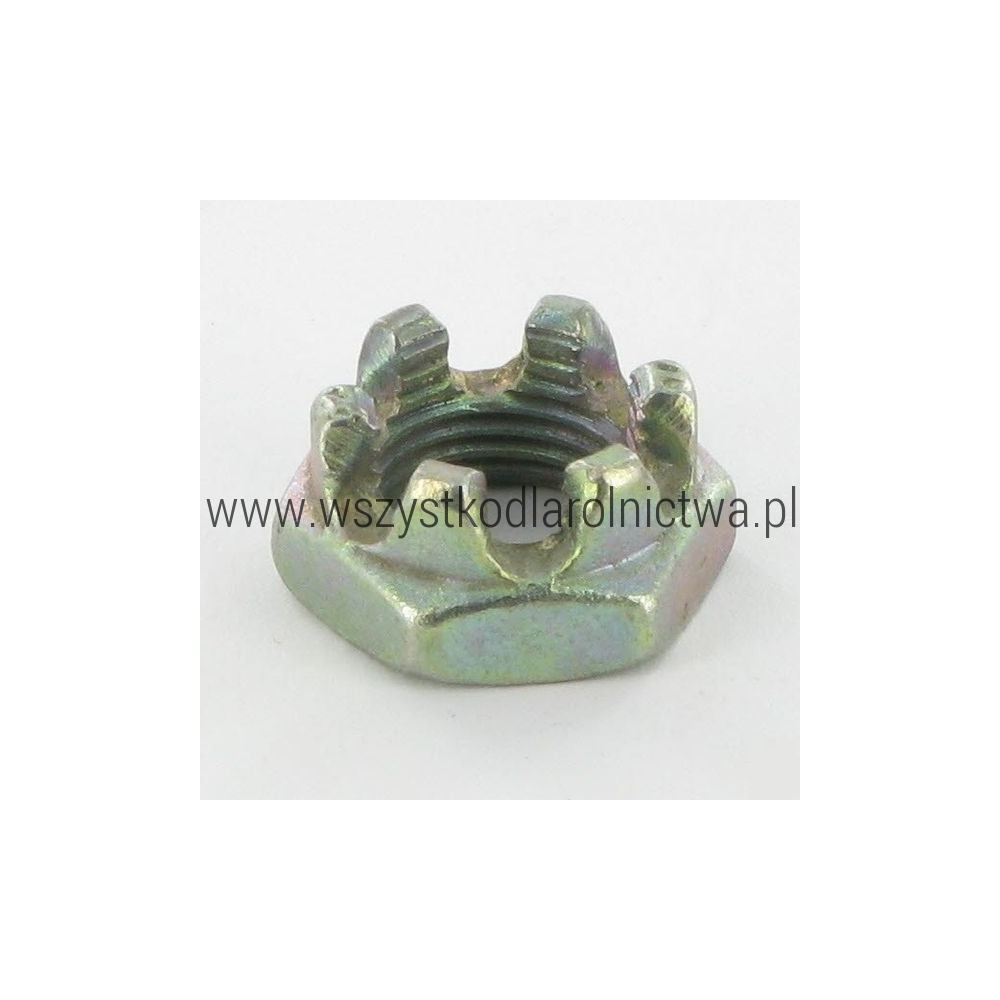

0421610 to oryginalna nakrętka koronowa M16x1,5 stosowana w ładowaczach czołowych Stoll.

W oficjalnej dokumentacji producenta część występuje pod niemiecką nazwą „Kronenmutter” oraz angielską „Castellated nut”. Stoll podaje dla niej oznaczenie D979 M16x1,5, odpowiadające nakrętce koronowej zgodnej z normą DIN 979.

Nakrętka koronowa posiada nacięcia umożliwiające mechaniczne zabezpieczenie połączenia przed samoczynnym odkręceniem za pomocą odpowiedniego elementu zabezpieczającego.

Numer 0421610 występuje m.in. w mechanizmie ramy podstawowej ładowacza, w tym w zespołach ProfiLine FZ / FS oraz innych konstrukcjach Stoll.

W tym samym mechanizmie występują m.in. nakrętka sześciokątna 0443870, sworznie 3597400 i 3597660, trzpień gwintowany 3597680 oraz elementy sprężyste i zabezpieczające.

Dane techniczne

Zastosowanie

Producent: Stoll

Nakrętka 0421610 stosowana jest w różnych zespołach ładowaczy Stoll, w szczególności w mechanizmach ramy podstawowej / kolumny.

Oficjalne katalogi producenta potwierdzają zastosowanie numeru 0421610 m.in. w odpowiednich konstrukcjach:

• Stoll ProfiLine FZ,
• Stoll ProfiLine FS,
• Stoll Solid,
• oraz innych ładowaczach Stoll wykorzystujących nakrętkę DIN 979 M16x1,5 o numerze 0421610.

Uwaga: zastosowanie i liczba sztuk zależą od konkretnego modelu, wersji konstrukcyjnej oraz numeru seryjnego ładowacza.

Elementy współpracujące

W mechanizmie ramy podstawowej nakrętka 0421610 występuje wraz z innymi elementami, które warto sprawdzić podczas naprawy:

• 0443870 – nakrętka sześciokątna M16x1,5,
• 3597680 – trzpień gwintowany,
• 3597400 – sworzeń z uchwytem lewy,
• 3597660 – sworzeń z uchwytem prawy,
• 3450930 – klin stosowany w odpowiednich wariantach ProfiLine,
• 1407240 – kołek sprężysty 5x28 stosowany w odpowiednich wersjach,
• 0013050 – kołek sprężysty 4x28 stosowany w odpowiednich wersjach,
• 1437020 – sprężyna talerzowa stosowana w nowszych wariantach,
• 1429180 – uchwyt mechanizmu.

Cechy produktu

• oryginalna część Stoll,
• numer katalogowy 0421610,
• nakrętka koronowa,
• gwint M16x1,5,
• gwint metryczny drobnozwojny,
• oznaczenie D979,
• wykonanie zgodne z DIN 979,
• umożliwia mechaniczne zabezpieczenie połączenia przed odkręceniem,
• stosowana w mechanizmach ramy i kolumn ładowaczy Stoll.

Zawartość zestawu

1 szt. nakrętki koronowej Stoll 0421610 M16x1,5.

Oferta nie obejmuje trzpienia, sworznia, kołka zabezpieczającego ani pozostałych elementów mechanizmu, o ile nie wskazano inaczej.

Objawy zużycia lub uszkodzenia

Nakrętkę należy wymienić lub dokładnie sprawdzić w przypadku:

• uszkodzenia lub zerwania gwintu,
• deformacji korony nakrętki,
• uszkodzenia nacięć przeznaczonych do zabezpieczenia,
• problemów z prawidłowym dokręceniem,
• samoczynnego luzowania się połączenia,
• korozji wpływającej na stan gwintu,
• uszkodzenia współpracującego trzpienia lub sworznia,
• naprawy mechanizmu po przeciążeniu lub kolizji.

Co sprawdzić przy wymianie?

• stan gwintu współpracującego elementu,
• czy gwint M16x1,5 nie jest uszkodzony lub zdeformowany,
• stan elementu zabezpieczającego nakrętkę,
• stan nakrętki 0443870,
• stan trzpienia 3597680,
• sworzeń lewy 3597400,
• sworzeń prawy 3597660,
• sprężyny i kołki zabezpieczające,
• czy w mechanizmie nie występuje nadmierny luz.

Jeżeli uszkodzony jest również gwint elementu współpracującego, wymiana samej nakrętki nie zapewni prawidłowego połączenia.

Sposób wymiany

1. Ustaw ciągnik i ładowacz na równym oraz stabilnym podłożu.
2. Opuść osprzęt i zabezpiecz maszynę przed przypadkowym przemieszczeniem.
3. Wyłącz silnik oraz usuń ciśnienie z układu hydraulicznego zgodnie z instrukcją producenta.
4. Zabezpiecz konstrukcję ładowacza przed niekontrolowanym opadnięciem.
5. Zlokalizuj nakrętkę 0421610 w naprawianym mechanizmie.
6. Usuń element zabezpieczający nakrętkę.
7. Odkręć zużytą lub uszkodzoną nakrętkę.
8. Sprawdź stan gwintu współpracującego sworznia lub trzpienia.
9. Oczyść powierzchnie gwintowane.
10. Porównaj nową nakrętkę z elementem zdemontowanym – szczególnie wymiar M16x1,5.
11. Zamontuj nową nakrętkę zgodnie z dokumentacją techniczną Stoll.
12. Ustaw nakrętkę w sposób umożliwiający prawidłowe założenie elementu zabezpieczającego.
13. Zamontuj nowe lub sprawne zabezpieczenie mechaniczne.
14. Po zakończeniu naprawy sprawdź prawidłowość działania całego mechanizmu.

Uwaga: nakrętka koronowa stosowana jest w połączeniu wymagającym mechanicznego zabezpieczenia przed odkręceniem. Nie należy użytkować mechanizmu bez prawidłowo założonego zabezpieczenia.

Numery porównawcze / oznaczenia

0421610
D979 M16x1,5
DIN 979 M16x1,5

Produkty powiązane

• 0443870 – nakrętka sześciokątna M16x1,5 stosowana w tym samym mechanizmie
• 3597680 – trzpień gwintowany mechanizmu
• 3597400 – sworzeń z uchwytem lewy
• 3597660 – sworzeń z uchwytem prawy
• 3450930 – klin mechanizmu w odpowiednich wariantach ProfiLine
• 3472970 – kompletna lewa konsola / kolumna standardowa Stoll ProfiLine FZ
• 3472980 – kompletna prawa konsola / kolumna standardowa Stoll ProfiLine FZ
• 1407240 – kołek sprężysty 5x28
• 0013050 – kołek sprężysty 4x28
• 1437020 – sprężyna talerzowa 31,5x16,5x0,8
• 1429180 – uchwyt mechanizmu

Zobacz również pozostałe części do ładowaczy Stoll.

Uwagi

- Oryginalna część Stoll.
- Numer katalogowy: 0421610.
- Typ: nakrętka koronowa.
- Gwint: M16x1,5.
- Oznaczenie: D979.
- Norma: DIN 979.
- Pozycja na schemacie ProfiLine: 7.
- Jednostka sprzedaży: 1 szt.
- Waga: brak wiarygodnie potwierdzonych danych.
- EAN: brak potwierdzonych danych.
- W niektórych ofertach handlowych można spotkać opis M16x1, jednak oficjalny katalog Stoll podaje M16x1,5.
- Przed zakupem należy sprawdzić numer części oraz wersję ładowacza.

Najczęściej zadawane pytania

Co to jest Stoll 0421610?
Jest to nakrętka koronowa z gwintem M16x1,5 stosowana w odpowiednich mechanizmach ładowaczy czołowych Stoll.

Jaki gwint ma 0421610?
Według oficjalnego katalogu Stoll jest to M16x1,5.

Jaka norma dotyczy nakrętki 0421610?
DIN 979. W katalogach Stoll występuje również oznaczenie D979.

Czy 0421610 jest zwykłą nakrętką sześciokątną?
Nie. Jest to nakrętka koronowa z nacięciami umożliwiającymi mechaniczne zabezpieczenie połączenia przed odkręceniem.

Czy 0421610 i 0443870 są tym samym produktem?
Nie. 0421610 jest nakrętką koronową DIN 979, natomiast 0443870 jest nakrętką sześciokątną. Obie mają w tym zastosowaniu gwint M16x1,5.

Z jakimi elementami współpracuje 0421610?
W tym samym zespole Stoll występują m.in. 0443870, 3597400, 3597660, 3597680 oraz elementy zabezpieczające i sprężyste.

Czy 0421610 stosowana jest w Stoll ProfiLine?
Tak. Oficjalne katalogi potwierdzają zastosowanie m.in. w zespołach ProfiLine FZ / FS.

Czy 0421610 występuje również w Stoll Solid?
Tak. Numer 0421610 występuje także w oficjalnym katalogu części Stoll Solid.

Jaka jest waga 0421610?
Nie znaleziono wiarygodnie potwierdzonej masy dokładnie dla tego numeru, dlatego nie podajemy wartości szacunkowej.
