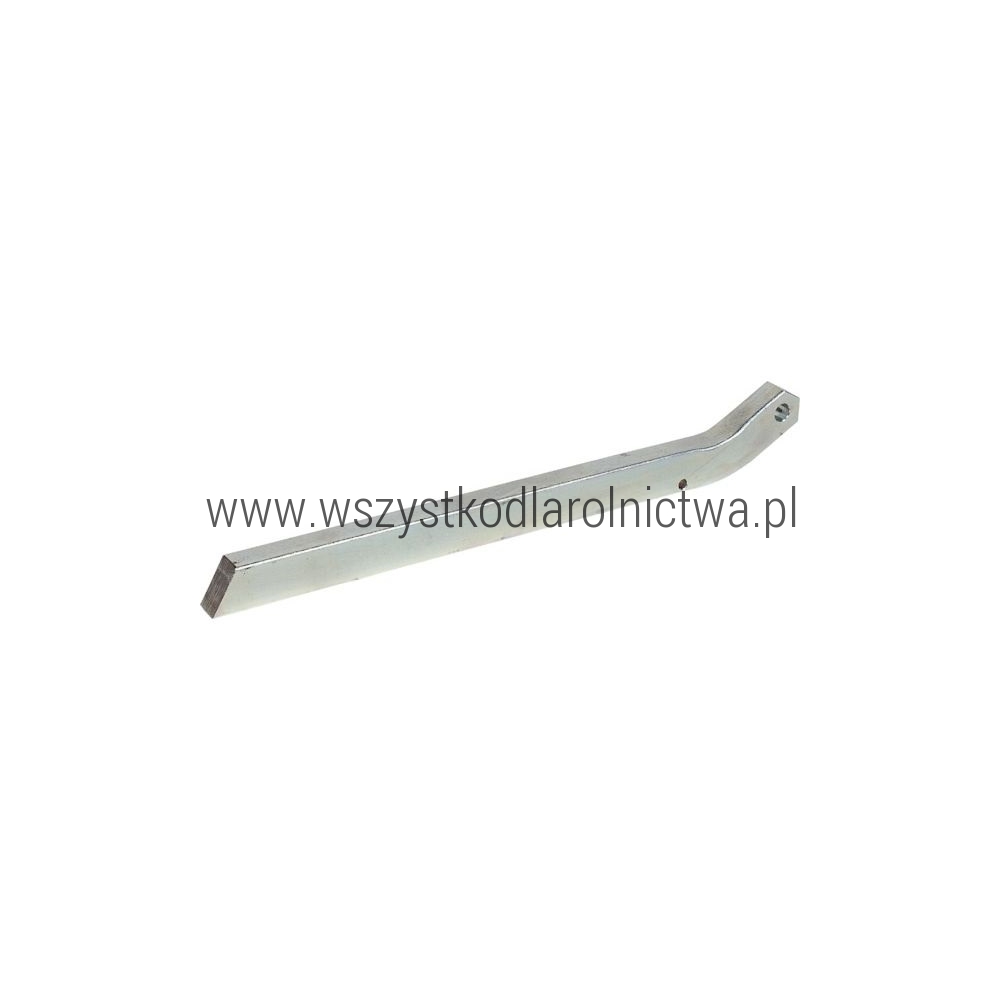

3454320 Blokada mechanizmu podpory ładowacza Stoll ProfiLine FZ FS

Opis produktu

3454320 to oryginalna blokada mechanizmu podpory postojowej Stoll, stosowana w odpowiednich ładowaczach czołowych ProfiLine FZ i FS.

W oficjalnej dokumentacji Stoll część występuje pod niemiecką nazwą „Arretierung” oraz angielską „Locking”, co oznacza blokadę / element blokujący mechanizmu.

Numer katalogowy części to 3454320, natomiast oznaczenie rysunku producenta to 58.727-15-00.1. W katalogu ramy podstawowej ładowacza element znajduje się jako pozycja 22.

Blokada współpracuje z mechanizmem podpory postojowej ładowacza. Odpowiada za prawidłowe ustalanie i blokowanie mechanizmu podczas składania oraz rozkładania podpory.

W odpowiednich konfiguracjach ładowacza stosowane są 2 sztuki elementu 3454320 – po jednej dla każdej strony konstrukcji.

Ważne: część 3454320 nie jest uniwersalna dla każdego ładowacza Stoll ProfiLine. W zależności od modelu i numeru seryjnego producent stosuje również blokadę 3454310 o oznaczeniu 58.725-15-00.1.

Dane techniczne

Zastosowanie

Producent: Stoll

Blokada 3454320 stosowana jest w mechanizmie podpór postojowych ramy podstawowej odpowiednich ładowaczy czołowych Stoll.

Oficjalny katalog potwierdza zastosowanie tego numeru m.in. w odpowiednich konstrukcjach:

• Stoll ProfiLine FZ,
• Stoll ProfiLine FS.

W przypadku części modeli zastosowanie blokady 3454310 lub 3454320 zależy od wersji oraz numeru fabrycznego ładowacza. Dlatego przed zakupem należy sprawdzić numer części w katalogu właściwym dla konkretnego numeru seryjnego maszyny.

Różne wersje blokady – ważne przy doborze

W tym mechanizmie Stoll stosuje co najmniej dwa różne wykonania elementu blokującego:

3454310 i 3454320 nie powinny być traktowane jako automatycznie zamienne. Dobór zależy od wykonania ładowacza oraz jego numeru seryjnego.

Powiązanie z podporami postojowymi

Blokada 3454320 pracuje w zespole podpory postojowej. W zależności od wersji ładowacza w katalogu występują m.in. następujące podpory:

• 3454240 – podpora postojowa ładowacza – oznaczenie 58.725-15-01,
• 3454250 – podpora postojowa ładowacza – oznaczenie 58.727-15-01,
• 3454260 – podpora postojowa ładowacza – oznaczenie 58.737-15-01.

Numer oznaczenia blokady 58.727-15-00.1 odpowiada rodzinie mechanizmu związanej m.in. z podporą o oznaczeniu 58.727-15-01, jednak ostateczny dobór części należy wykonywać według konkretnego katalogu i numeru maszyny.

Elementy współpracujące

W tym samym mechanizmie znajdują się m.in.:

• 3543330 – hak ryglujący / blokujący – 58.725-15-00.5,
• 3454330 – sworzeń mechanizmu – 58.725-15-00.2,
• 1637070 – podkładka zabezpieczająca S10,
• 0295380 – śruba sześciokątna M8x90,
• 0060590 – śruba sześciokątna M8x110,
• 0200600 – nakrętka zabezpieczająca M8,
• 3480150 – sprężyna naciągowa 2x14,5x160,
• 1429150 – sprężyna ramieniowa,
• 1431930 – podkładka falista 30,5x39,2x0,5,
• 3469440 – tuleja prowadząca,
• 3457030 – tuleja prowadząca stosowana w odpowiednich wersjach.

Do czego służy blokada 3454320?

Element 3454320 jest częścią mechanizmu odpowiedzialnego za prawidłowe ustalenie oraz blokowanie podpory postojowej ładowacza.

Prawidłowo działająca blokada pomaga:

• utrzymać podporę w wymaganym położeniu,
• zapewnić prawidłowe działanie mechanizmu ryglowania,
• bezpiecznie składać i rozkładać podporę,
• ograniczyć możliwość samoczynnego przestawienia mechanizmu,
• zapewnić właściwą współpracę z hakiem ryglującym i sprężynami,
• prawidłowo przygotować ładowacz do odstawienia lub ponownego podłączenia.

Cechy produktu

• oryginalna część Stoll,
• numer katalogowy 3454320,
• blokada mechanizmu podpory postojowej,
• oznaczenie producenta 58.727-15-00.1,
• pozycja 22 w katalogu części,
• stosowana w odpowiednich ładowaczach ProfiLine FZ i FS,
• w odpowiednich konfiguracjach stosowane są 2 sztuki,
• współpracuje m.in. z hakiem ryglującym 3543330 i sworzniem 3454330.

Zawartość zestawu

1 szt. blokady mechanizmu podpory Stoll 3454320.

Uwaga: w odpowiednich konfiguracjach ładowacza producent przewiduje zastosowanie 2 sztuk, natomiast oferta dotyczy 1 sztuki, o ile nie zaznaczono inaczej.

Hak ryglujący, sworzeń, sprężyny, śruby, nakrętki, podkładki oraz podpora postojowa nie wchodzą w skład produktu, jeżeli nie zostało to wyraźnie wskazane w ofercie.

Objawy zużycia lub uszkodzenia

Blokadę należy sprawdzić lub wymienić w przypadku:

• wygięcia lub deformacji elementu,
• pęknięcia blokady,
• nadmiernego wytarcia powierzchni współpracujących,
• problemów z prawidłowym zablokowaniem podpory,
• samoczynnego odblokowywania się mechanizmu,
• nadmiernych luzów na połączeniach,
• problemów ze składaniem lub rozkładaniem podpory,
• nieprawidłowej współpracy z hakiem ryglującym 3543330.

Co sprawdzić przy wymianie?

Przy wymianie blokady 3454320 warto skontrolować również:

• hak ryglujący 3543330,
• sworzeń 3454330,
• podkładki zabezpieczające 1637070,
• sprężynę naciągową 3480150,
• sprężynę ramieniową 1429150,
• śruby i nakrętki mechanizmu,
• tuleje prowadzące,
• otwory oraz punkty obrotu,
• stan podpory postojowej,
• mechanizm po przeciwnej stronie ładowacza.

Jeżeli sworzeń, otwory lub współpracujący hak są mocno zużyte, wymiana samej blokady może nie usunąć nadmiernego luzu lub problemu z ryglowaniem.

Sposób wymiany / naprawy

1. Ustaw ciągnik i ładowacz na równym oraz stabilnym podłożu.
2. Opuść osprzęt i zabezpiecz konstrukcję przed niekontrolowanym przemieszczeniem.
3. Wyłącz silnik i usuń ciśnienie z instalacji hydraulicznej zgodnie z instrukcją producenta.
4. Zabezpiecz ładowacz przed przypadkowym opadnięciem lub przechyleniem.
5. Zlokalizuj blokadę 3454320 w mechanizmie podpory postojowej.
6. Przed demontażem zwróć uwagę na położenie haka, sworzni, sprężyn i elementów zabezpieczających.
7. Zdemontuj elementy zabezpieczające oraz odpowiednie sworznie lub śruby.
8. Wyjmij zużytą blokadę.
9. Sprawdź stan haka ryglującego, sworznia, otworów oraz sprężyn.
10. Porównaj nową część 3454320 z elementem zdemontowanym, szczególnie pod kątem geometrii i punktów mocowania.
11. Zamontuj nową blokadę w prawidłowym położeniu.
12. Zamontuj sworznie, śruby i wszystkie elementy zabezpieczające.
13. Sprawdź prawidłowe położenie oraz napięcie sprężyn.
14. Kilkukrotnie złóż i rozłóż podporę, kontrolując działanie mechanizmu.
15. Przed rozpoczęciem pracy upewnij się, że podpora prawidłowo się blokuje i odblokowuje.

Uwaga: blokada jest elementem mechanizmu odpowiedzialnego za prawidłowe ustalanie podpory. Nie należy użytkować mechanizmu, jeśli element jest pęknięty, zdeformowany lub nie zapewnia prawidłowego ryglowania.

Numery porównawcze / oznaczenia

3454320
58.727-15-00.1

Produkty powiązane

• 3454310 – inna wersja blokady mechanizmu podpory – 58.725-15-00.1
• 3543330 – hak ryglujący / blokujący – 58.725-15-00.5
• 3454330 – sworzeń mechanizmu podpory – 58.725-15-00.2
• 3454240 – podpora postojowa ładowacza – 58.725-15-01
• 3454250 – podpora postojowa ładowacza – 58.727-15-01
• 3454260 – podpora postojowa ładowacza – 58.737-15-01
• 1637070 – podkładka zabezpieczająca S10
• 3480150 – sprężyna naciągowa 2x14,5x160
• 1429150 – sprężyna ramieniowa
• 1431930 – podkładka falista 30,5x39,2x0,5
• 3469440 – tuleja prowadząca
• 3457030 – tuleja prowadząca stosowana w odpowiednich wersjach

Zobacz również pozostałe części do ładowaczy Stoll.

Uwagi

- Oryginalna część Stoll.
- Numer katalogowy: 3454320.
- Nazwa części: blokada / element blokujący mechanizmu podpory.
- Nazwa katalogowa producenta: Arretierung / Locking.
- Oznaczenie rysunku: 58.727-15-00.1.
- Pozycja katalogowa: 22.
- Jednostka sprzedaży: 1 szt.
- W odpowiednich konfiguracjach stosowane są 2 sztuki.
- Waga: ok. 1,923 kg według danych handlowych; wartość niepotwierdzona w oficjalnym katalogu Stoll.
- Nie należy automatycznie zastępować nią części 3454310.
- Dobór w części modeli zależy od numeru seryjnego ładowacza.
- Przed zakupem należy sprawdzić numer części w katalogu właściwym dla konkretnej maszyny.

Najczęściej zadawane pytania

Co to jest Stoll 3454320?
Jest to oryginalna blokada mechanizmu podpory postojowej stosowana w odpowiednich ładowaczach czołowych Stoll ProfiLine FZ i FS.

Jak producent nazywa część 3454320?
W dokumentacji Stoll występuje jako „Arretierung” oraz „Locking”, czyli blokada / element blokujący.

Jakie oznaczenie ma Stoll 3454320?
Oznaczenie rysunku producenta to 58.727-15-00.1.

Gdzie znajduje się część 3454320?
Jest elementem mechanizmu podpory postojowej ramy podstawowej ładowacza.

Ile sztuk 3454320 stosuje się w ładowaczu?
W odpowiednich konfiguracjach katalog producenta przewiduje 2 sztuki. Oferta dotyczy jednej sztuki, o ile nie podano inaczej.

Czy 3454320 i 3454310 to ten sam element?
Nie. Obie części pełnią funkcję blokady, ale mają inne numery i oznaczenia konstrukcyjne. 3454320 ma oznaczenie 58.727-15-00.1, a 3454310 – 58.725-15-00.1.

Czy 3454320 współpracuje z hakiem 3543330?
Tak. Oba elementy występują w tym samym mechanizmie ryglowania podpory postojowej.

Czy 3454320 pasuje do każdego Stoll ProfiLine?
Nie. Zastosowanie zależy od modelu, wersji konstrukcyjnej i w części przypadków również od numeru seryjnego ładowacza.

Jaka jest waga Stoll 3454320?
W danych handlowych dla dokładnie tego numeru podawana jest masa około 1,923 kg. Wartość ta nie została jednak potwierdzona w oficjalnym katalogu Stoll.
