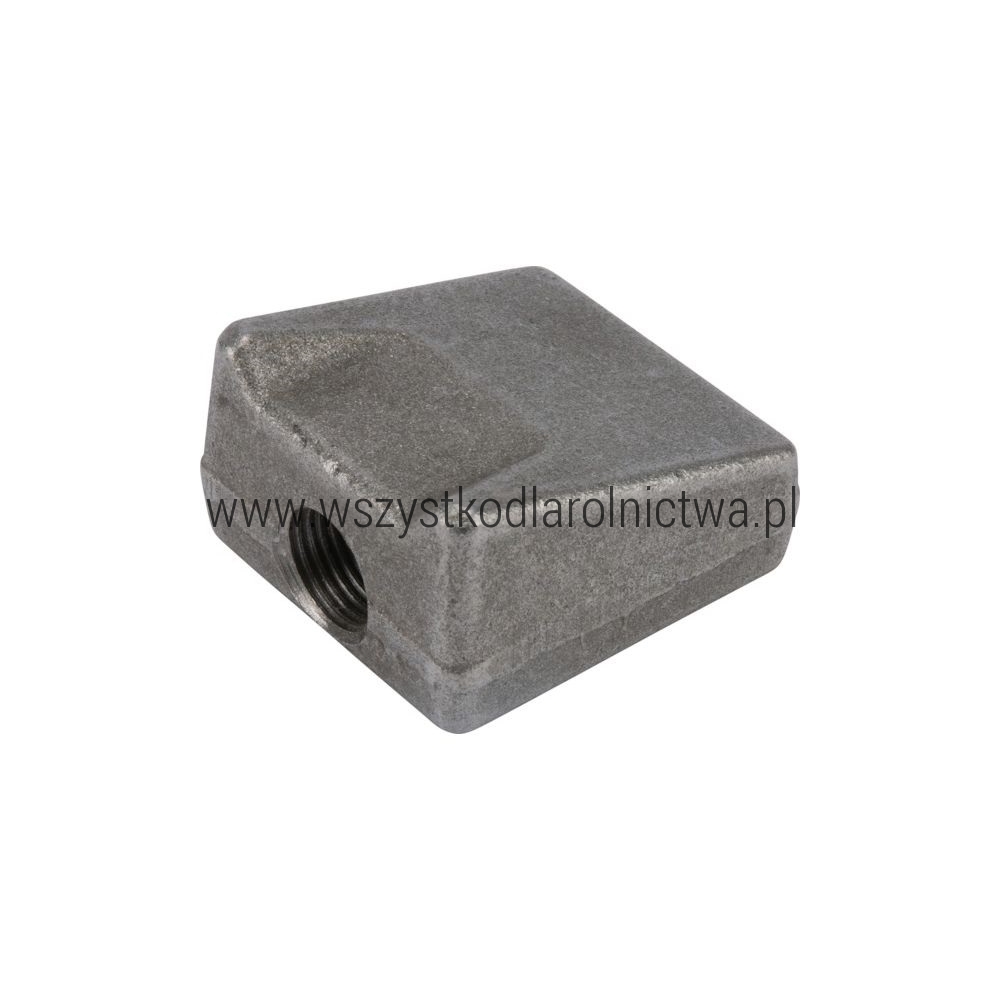

3450930 Klin mocowania ładowacza czołowego Stoll ProfiLine FZ

Opis produktu

Klin 3450930 to oryginalna część Stoll stosowana w mechanizmie mocowania / ryglowania ramy ładowacza czołowego.

W oficjalnym katalogu części Stoll element występuje pod niemiecką nazwą „Keil” oraz angielską „Wedge”, czyli klin.

Numer katalogowy części: 3450930. Oznaczenie konstrukcyjne / numer rysunku Stoll: 55.69-01-00.2.

Klin współpracuje z mechanizmem kolumny ramy podstawowej ładowacza. W katalogu Stoll ProfiLine FZ 8-100 znajduje się jako pozycja nr 4 w zespole Grundschwinge FZ / Basic frame FZ.

Element współpracuje m.in. z trzpieniem gwintowanym 3597680 oraz pozostałymi częściami mechanizmu mocowania kolumny. Zużycie klina może powodować powstawanie luzów i nieprawidłową pracę mechanizmu mocowania ładowacza.

Uwaga: w nowszych wariantach konstrukcyjnych Stoll występuje również klin 3579800. Nie należy traktować go jako automatycznego zamiennika 3450930. Dobór należy wykonać według konkretnej wersji i numeru seryjnego ładowacza.

Dane techniczne

Zastosowanie

Producent: Stoll

Seria: ProfiLine FZ 8-100 – odpowiednie modele i warianty konstrukcyjne.

Klin 3450930 jest elementem zespołu ramy podstawowej FZ i współpracuje z mechanizmem mocowania / ryglowania kolumny ładowacza.

W tym samym mechanizmie występują m.in. trzpień gwintowany 3597680 oraz sworznie mechanizmu po lewej i prawej stronie.

WAŻNE: numer 3450930 nie występuje we wszystkich wersjach ProfiLine FZ. W części nowszych konfiguracji producent stosuje inny klin – 3579800. Przed zakupem należy sprawdzić numer seryjny, dokładny model i wersję ładowacza.

Powiązanie z konsolą / kolumną Stoll

Klin 3450930 występuje w tym samym zespole ramy podstawowej, w którym stosowane są kompletne kolumny / konsole ładowacza Stoll.

Dlatego przy naprawie lub wymianie konsoli warto jednocześnie sprawdzić stan klina oraz współpracującego z nim trzpienia i elementów mechanizmu ryglowania.

Do produktów związanych z tym zespołem należą m.in.:

• 3472970 – kompletna lewa konsola / kolumna standardowa,
• 3472980 – kompletna prawa konsola / kolumna standardowa,
• 3597680 – trzpień gwintowany mechanizmu,
• 3597400 – sworzeń / uchwyt lewy,
• 3597660 – sworzeń / uchwyt prawy.

Cechy produktu

• oryginalna część Stoll,
• numer katalogowy 3450930,
• oryginalne oznaczenie Stoll 55.69-01-00.2,
• klin mechanizmu mocowania / ryglowania,
• element ramy podstawowej ładowacza,
• pozycja nr 4 w katalogu części Stoll,
• stosowany w odpowiednich ładowaczach ProfiLine FZ,
• współpracuje z trzpieniem 3597680,
• część przeznaczona do naprawy oryginalnego mechanizmu Stoll.

Zawartość zestawu

1 szt. klina Stoll 3450930.

Uwaga: katalog Stoll dla odpowiednich konfiguracji przewiduje zastosowanie dwóch klinów w zespole. Oferta dotyczy jednak 1 sztuki, o ile w ofercie handlowej nie wskazano inaczej.

Trzpień, sworznie, nakrętki, sprężyny i pozostałe elementy mechanizmu nie wchodzą w skład produktu.

Objawy zużycia lub uszkodzenia klina

• nadmierny luz w mechanizmie mocowania ładowacza,
• wyrobienie lub wytarcie powierzchni roboczej klina,
• nierównomierne zużycie powierzchni klina,
• odkształcenie elementu,
• pęknięcie lub inne uszkodzenie mechaniczne,
• problem z prawidłowym zablokowaniem mechanizmu,
• konieczność nadmiernej regulacji mechanizmu,
• nieprawidłowe przyleganie współpracujących elementów.

Co sprawdzić przy wymianie?

Wymieniając klin 3450930, warto skontrolować cały współpracujący mechanizm, w szczególności:

• trzpień gwintowany 3597680,
• drugi klin mechanizmu,
• sworzeń / uchwyt lewy 3597400,
• sworzeń / uchwyt prawy 3597660,
• nakrętki i elementy zabezpieczające,
• sprężyny talerzowe,
• kołki zabezpieczające,
• powierzchnie współpracujące z klinem,
• otwory i punkty mocowania w kolumnie,
• stan lewej i prawej kolumny ładowacza.

Jeżeli klin jest mocno zużyty, samo zamontowanie nowego elementu bez sprawdzenia części współpracujących może nie usunąć nadmiernego luzu.

Sposób wymiany

1. Ustaw ciągnik i ładowacz na równym, twardym i stabilnym podłożu.
2. Opuść osprzęt i zabezpiecz maszynę przed przypadkowym przemieszczeniem.
3. Wyłącz silnik i usuń ciśnienie z układu hydraulicznego zgodnie z instrukcją producenta.
4. Zabezpiecz konstrukcję ładowacza przed niekontrolowanym opadnięciem lub przemieszczeniem.
5. Zlokalizuj klin 3450930 w mechanizmie mocowania kolumny.
6. Przed demontażem sprawdź i zapamiętaj położenie klina oraz pozostałych elementów mechanizmu.
7. Zwolnij mechanizm i zdemontuj elementy zabezpieczające zgodnie z dokumentacją danego ładowacza.
8. Wyjmij zużyty klin.
9. Dokładnie sprawdź powierzchnie współpracujące oraz stan trzpienia 3597680.
10. Porównaj nowy klin 3450930 ze zdemontowanym elementem.
11. Zamontuj nowy klin w prawidłowym położeniu.
12. Zamontuj i zabezpiecz pozostałe elementy mechanizmu.
13. Sprawdź działanie mechanizmu mocowania oraz poprawność jego ryglowania.
14. Po zakończeniu montażu wykonaj próbę działania bez obciążenia.
15. Sprawdź, czy połączenie nie wykazuje nadmiernego luzu i czy mechanizm prawidłowo się blokuje.

Uwaga: klin jest częścią mechanizmu mocowania konstrukcji ładowacza. Nie należy użytkować maszyny z nieprawidłowo działającym lub niezabezpieczonym mechanizmem. Montaż i regulację należy wykonywać zgodnie z dokumentacją techniczną Stoll.

Numery porównawcze / oznaczenia

3450930
3 45 09 30
55.69-01-00.2

Produkty powiązane

• 3597680 – trzpień gwintowany współpracujący z mechanizmem klina
• 3472970 – kompletna lewa konsola / kolumna Stoll ProfiLine FZ, wersja standardowa
• 3472980 – kompletna prawa konsola / kolumna Stoll ProfiLine FZ, wersja standardowa
• 3597400 – sworzeń / uchwyt lewy mechanizmu
• 3597660 – sworzeń / uchwyt prawy mechanizmu

Zobacz również pozostałe części do ładowaczy Stoll.

Uwagi

- Produkt oryginalny Stoll.
- Numer katalogowy: 3450930.
- Nazwa producenta: Keil / Wedge.
- Oznaczenie Stoll: 55.69-01-00.2.
- Pozycja na schemacie ramy podstawowej FZ: 4.
- W odpowiednich konfiguracjach katalog przewiduje 2 sztuki w zespole.
- Oferta dotyczy 1 sztuki.
- Nie należy mylić z klinem 3579800 stosowanym w innych wariantach konstrukcyjnych.
- Waga produktu nie została potwierdzona w dostępnych danych producenta.
- Przed zakupem należy sprawdzić dokładny model oraz numer seryjny ładowacza.

Najczęściej zadawane pytania

Co to jest Stoll 3450930?
Jest to klin mechanizmu mocowania / ryglowania ramy podstawowej odpowiednich ładowaczy czołowych Stoll.

Czy 3450930 jest oryginalną częścią Stoll?
Tak. Numer 3450930 występuje w oficjalnym katalogu części zamiennych Stoll.

Jak producent nazywa tę część?
Stoll stosuje nazwę „Keil”, a w angielskiej dokumentacji „Wedge”.

Jaki jest numer rysunku / oznaczenie części?
55.69-01-00.2.

Jaka jest pozycja na schemacie?
Pozycja nr 4 w zespole Basic frame FZ / Grundschwinge FZ.

Ile klinów 3450930 stosuje ładowacz?
W odpowiednich konfiguracjach ProfiLine FZ katalog Stoll wskazuje 2 sztuki w zespole. Oferta dotyczy jednej sztuki.

Z czym współpracuje klin 3450930?
Jednym z bezpośrednio powiązanych elementów tego mechanizmu jest trzpień gwintowany Stoll 3597680.

Czy 3450930 i 3579800 to ta sama część?
Nie. Są to dwa różne numery klinów stosowane w różnych wariantach konstrukcyjnych. Nie należy ich zamieniać bez sprawdzenia katalogu dla konkretnego ładowacza.

Jaka jest waga klina 3450930?
Nie znaleziono wiarygodnej, potwierdzonej masy dla dokładnie tego numeru, dlatego nie podajemy wartości szacunkowej.
