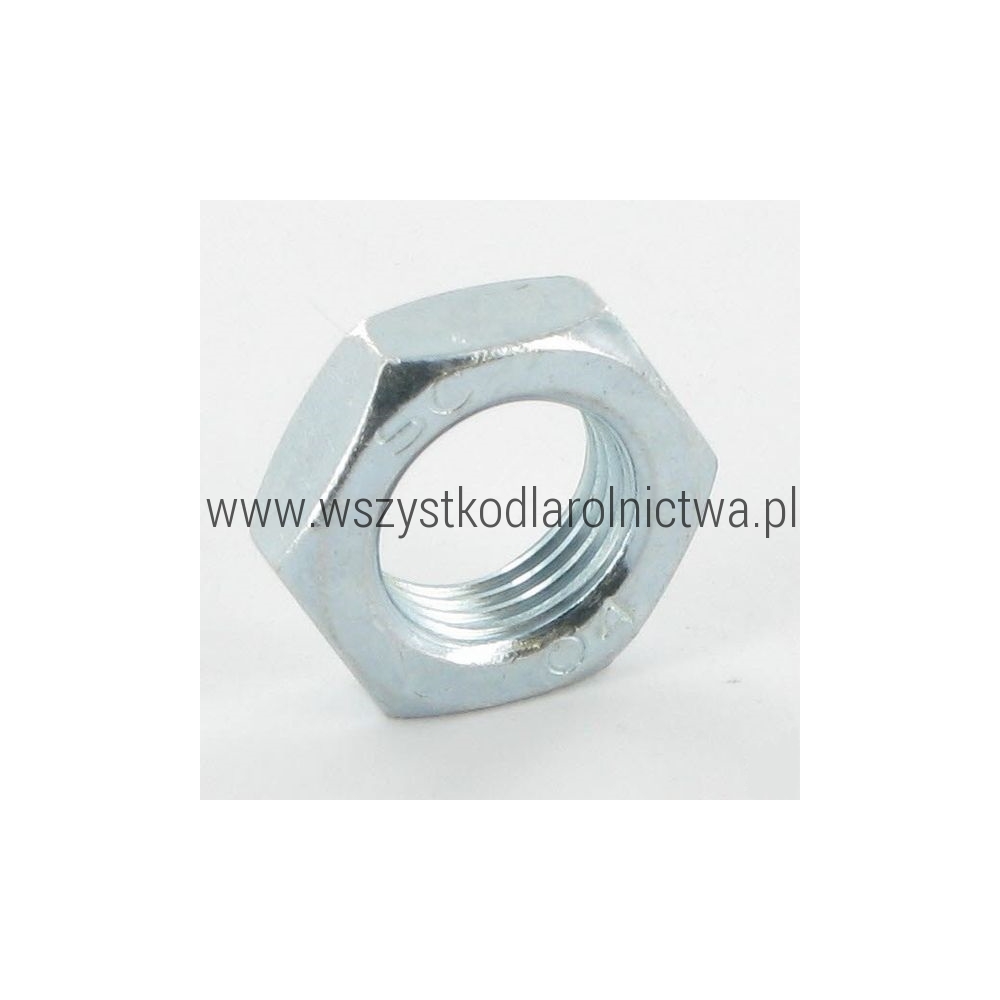

0443870 Nakrętka sześciokątna M16x1,5 Stoll ProfiLine FZ

Opis produktu

0443870 to nakrętka sześciokątna M16x1,5 stosowana w ładowaczach czołowych Stoll.

W oficjalnej dokumentacji Stoll część występuje pod niemiecką nazwą „Sechskantmutter” oraz angielską „Nut”. Producent podaje oznaczenie D439 M16x1,5, odpowiadające nakrętce sześciokątnej według DIN 439 z gwintem metrycznym drobnozwojnym M16x1,5.

Nakrętka 0443870 jest stosowana m.in. w mechanizmie ramy podstawowej / kolumny ładowacza. W tym samym zespole występują m.in. sworznie 3597400 i 3597660, trzpień gwintowany 3597680, klin 3450930 oraz nakrętka koronowa 0421610.

Jest to niewielki, ale istotny element mechanizmu mocowania. Przy naprawie zespołu zaleca się sprawdzenie stanu gwintu nakrętki oraz współpracującego z nią trzpienia.

Dane techniczne

Zastosowanie

Marka: Stoll

Nakrętka 0443870 stosowana jest w różnych zespołach ładowaczy Stoll. W dokumentacji ProfiLine występuje m.in. w zespole Grundschwinge / Basic frame, czyli ramy podstawowej ładowacza.

Numer 0443870 występuje m.in. w odpowiednich wersjach:

• Stoll ProfiLine FZ,
• Stoll ProfiLine FS,
• oraz w innych konstrukcjach Stoll wykorzystujących nakrętkę 0443870 M16x1,5.

Uwaga: Stoll stosuje różne rozwiązania zależnie od modelu i wersji ładowacza. W nowszych lub innych konfiguracjach może występować np. nakrętka M20x1,5. Przed zakupem należy porównać numer 0443870 oraz wymiar gwintu z demontowaną częścią lub katalogiem właściwym dla numeru seryjnego ładowacza.

Elementy współpracujące

W mechanizmie ramy podstawowej Stoll nakrętka 0443870 występuje razem z innymi elementami, które warto skontrolować podczas naprawy:

• 3597680 – trzpień gwintowany,
• 3450930 – klin mechanizmu,
• 3597400 – sworzeń z uchwytem lewy,
• 3597660 – sworzeń z uchwytem prawy,
• 0421610 – nakrętka koronowa M16x1,5,
• 1407240 – kołek sprężysty 5x28,
• 0013050 – kołek sprężysty 4x28,
• 1437020 – sprężyna talerzowa 31,5x16,5x0,8,
• 1429180 – uchwyt mechanizmu.

Cechy produktu

• numer katalogowy Stoll 0443870,
• nakrętka sześciokątna M16x1,5,
• gwint metryczny drobnozwojny,
• oznaczenie katalogowe D439,
• wykonanie według DIN 439,
• stosowana w mechanizmach ładowaczy czołowych Stoll,
• występuje m.in. w ramie podstawowej ProfiLine FZ / FS,
• współpracuje z elementami mechanizmu mocowania kolumny.

Zawartość zestawu

1 szt. nakrętki M16x1,5 Stoll 0443870.

Oferta nie obejmuje trzpienia, sworzni, klina, nakrętki koronowej ani pozostałych części mechanizmu, o ile nie wskazano inaczej.

Objawy zużycia lub uszkodzenia

Nakrętkę należy wymienić lub dokładnie skontrolować w przypadku:

• uszkodzenia lub zerwania gwintu,
• wyrobienia powierzchni sześciokątnych,
• problemów z prawidłowym dokręceniem,
• korozji wpływającej na stan gwintu,
• odkształcenia nakrętki,
• samoczynnego luzowania się połączenia,
• uszkodzenia współpracującego trzpienia,
• naprawy mechanizmu po przeciążeniu lub uszkodzeniu.

Co sprawdzić przy wymianie?

• stan gwintu współpracującego trzpienia,
• czy gwint M16x1,5 nie jest zerwany lub zdeformowany,
• stan klina 3450930,
• stan trzpienia 3597680,
• sworzeń lewy 3597400,
• sworzeń prawy 3597660,
• nakrętkę koronową 0421610,
• sprężyny oraz elementy zabezpieczające,
• czy w mechanizmie nie występuje nadmierny luz.

Jeżeli uszkodzony jest również gwint elementu współpracującego, wymiana samej nakrętki może nie zapewnić prawidłowego i bezpiecznego połączenia.

Sposób wymiany

1. Ustaw ciągnik i ładowacz na równym oraz stabilnym podłożu.
2. Opuść osprzęt i zabezpiecz maszynę przed przypadkowym przemieszczeniem.
3. Wyłącz silnik oraz usuń ciśnienie z układu hydraulicznego zgodnie z instrukcją producenta.
4. Zabezpiecz konstrukcję ładowacza przed niekontrolowanym opadnięciem.
5. Zlokalizuj nakrętkę 0443870 w naprawianym mechanizmie.
6. Przed demontażem sprawdź położenie elementów współpracujących.
7. Odkręć zużytą lub uszkodzoną nakrętkę.
8. Dokładnie skontroluj gwint współpracującego elementu.
9. Oczyść powierzchnie gwintowane z zabrudzeń i pozostałości korozji.
10. Porównaj nową nakrętkę 0443870 z elementem zdemontowanym – szczególnie gwint M16x1,5.
11. Zamontuj nową nakrętkę zgodnie z dokumentacją techniczną Stoll.
12. Po zakończeniu montażu sprawdź działanie i prawidłowe zabezpieczenie całego mechanizmu.

Uwaga: nakrętka może być częścią mechanizmu odpowiedzialnego za mocowanie konstrukcji ładowacza. Nie należy zastępować jej przypadkowo dobraną nakrętką bez sprawdzenia wymiaru, rodzaju gwintu i wymaganej specyfikacji elementu.

Numery porównawcze / oznaczenia

0443870
D439 M16x1,5
DIN 439 M16x1,5

Produkty powiązane

• 0421610 – nakrętka koronowa M16x1,5 stosowana w tym samym mechanizmie
• 3597680 – trzpień gwintowany mechanizmu
• 3450930 – klin mechanizmu mocowania
• 3597400 – sworzeń z uchwytem lewy
• 3597660 – sworzeń z uchwytem prawy
• 3472970 – kompletna lewa konsola / kolumna standardowa Stoll ProfiLine FZ
• 3472980 – kompletna prawa konsola / kolumna standardowa Stoll ProfiLine FZ
• 1407240 – kołek sprężysty 5x28
• 0013050 – kołek sprężysty 4x28
• 1437020 – sprężyna talerzowa 31,5x16,5x0,8
• 1429180 – uchwyt mechanizmu

Zobacz również pozostałe części do ładowaczy Stoll.

Uwagi

- Numer katalogowy: 0443870.
- Typ: nakrętka sześciokątna.
- Gwint: M16x1,5.
- Oznaczenie katalogowe: D439.
- Norma: DIN 439.
- Pozycja na schemacie Basic frame FZ: 6.
- Jednostka sprzedaży: 1 szt.
- Masa ok. 0,10 kg występuje w danych handlowych, ale nie została potwierdzona w oficjalnym katalogu Stoll.
- EAN: brak potwierdzonych danych.
- Przed zakupem należy sprawdzić numer części oraz wymiar gwintu.

Najczęściej zadawane pytania

Co to jest Stoll 0443870?
Jest to nakrętka sześciokątna z gwintem M16x1,5 stosowana w odpowiednich mechanizmach ładowaczy czołowych Stoll.

Jaki gwint ma 0443870?
M16x1,5 – jest to gwint metryczny drobnozwojny.

Jak Stoll oznacza tę nakrętkę?
W katalogu występuje jako Sechskantmutter / Nut z oznaczeniem D439 M16x1,5.

Czy jest to zwykła nakrętka M16?
Nie należy dobierać jej jako standardowej nakrętki M16 bez sprawdzenia skoku gwintu. 0443870 ma gwint M16x1,5.

Z jakimi częściami współpracuje 0443870?
W tym samym mechanizmie Stoll występują m.in. 3597680, 3450930, 3597400, 3597660 oraz nakrętka koronowa 0421610.

Czy 0443870 i 0421610 to ta sama nakrętka?
Nie. Obie mają gwint M16x1,5, ale 0443870 jest nakrętką sześciokątną D439, natomiast 0421610 jest nakrętką koronową D979.

Jaka jest masa 0443870?
W jednym z katalogów handlowych dla dokładnie tego numeru podano 0,10 kg. Nie znaleziono jednak oficjalnej masy Stoll, dlatego wartość tę należy traktować jako informację orientacyjną.
