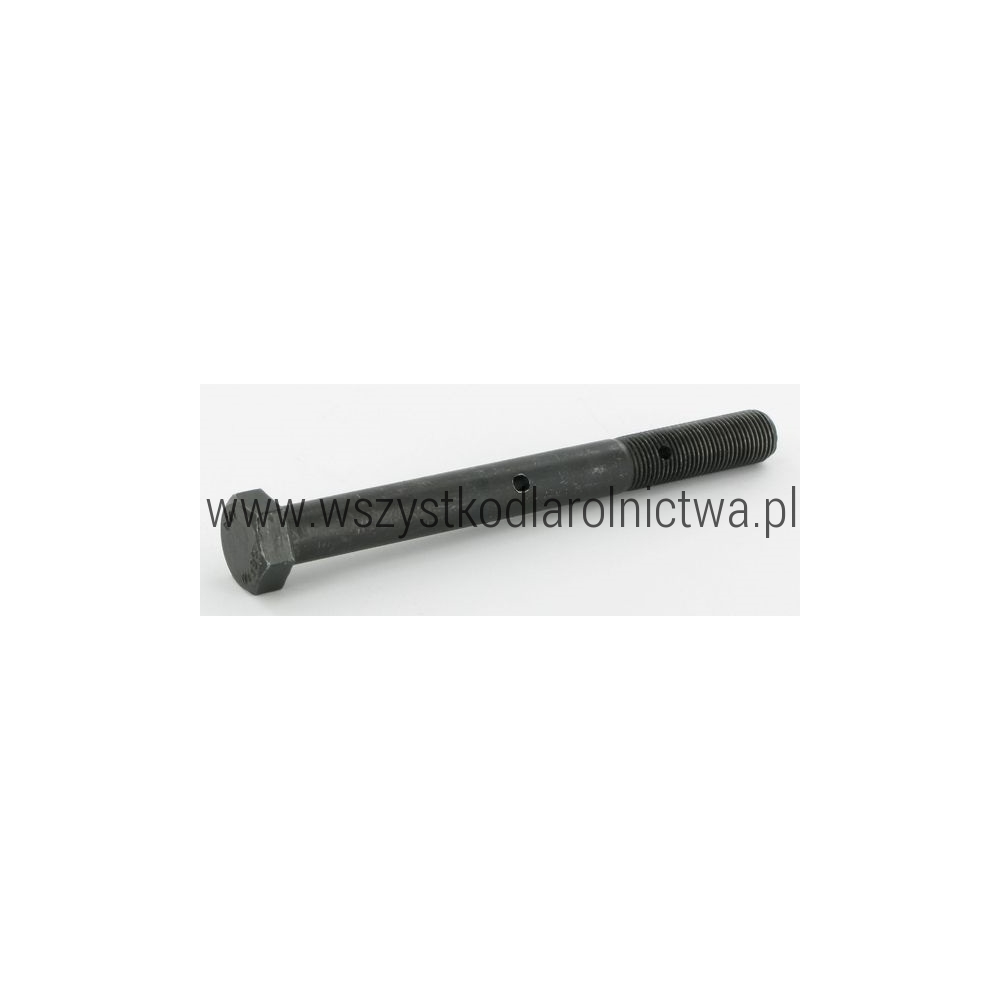

3597680 Trzpień gwintowany kolumny ładowacza Stoll ProfiLine FZ Solid

Opis produktu

Trzpień gwintowany 3597680 to oryginalna część Stoll stosowana w konstrukcji kolumn / ramy ładowaczy czołowych.

W oficjalnej dokumentacji producenta część występuje pod niemiecką nazwą „Gewindebolzen” oraz angielską „Threaded bolt”. Jest to specjalny element gwintowany współpracujący z mechanizmem kolumny ładowacza – nie należy zastępować go przypadkowo dobraną standardową śrubą.

Numer katalogowy Stoll: 3597680. Oznaczenie / numer rysunku producenta: 58.725-03-01-00.1 Z.

Część występuje m.in. w zespołach konstrukcyjnych ładowaczy Stoll ProfiLine FZ. Numer 3597680 jest również wykorzystywany w innych rodzinach ładowaczy Stoll, dlatego przed zakupem zalecane jest porównanie numeru części oraz modelu i numeru seryjnego ładowacza.

Dane techniczne

Zastosowanie

Producent: Stoll

3597680 stosowany jest jako element mechanizmu kolumny / ramy w odpowiednich ładowaczach czołowych Stoll.

Oficjalne katalogi części Stoll potwierdzają zastosowanie numeru 3597680 m.in. w rodzinach:

• Stoll ProfiLine FZ,
• Stoll Solid,
• oraz innych odpowiednich konstrukcjach Stoll wykorzystujących ten sam mechanizm mocowania.

Ważne: przed zamówieniem należy porównać numer 3597680 z numerem części zastosowanej w konkretnym ładowaczu. Stoll zaleca przy doborze części uwzględnienie dokładnego typu oraz numeru seryjnego ładowacza.

Powiązanie z konsolą / kolumną Stoll

Trzpień 3597680 występuje w tym samym zespole konstrukcyjnym co kompletne kolumny / konsole ładowacza Stoll.

Przy naprawie kolumny warto sprawdzić stan trzpieni, klinów, sworzni, nakrętek, sprężyn talerzowych oraz elementów zabezpieczających mechanizmu.

Cechy produktu

• oryginalna część Stoll,
• numer katalogowy 3597680,
• specjalny trzpień / śruba gwintowana,
• oznaczenie Stoll 58.725-03-01-00.1 Z,
• element mechanizmu kolumny ładowacza,
• stosowany m.in. w ładowaczach ProfiLine FZ i Solid,
• część przeznaczona do naprawy oryginalnego mechanizmu Stoll.

Zawartość zestawu

1 szt. trzpienia gwintowanego Stoll 3597680.

Pozostałe elementy mechanizmu, takie jak kliny, sworznie, nakrętki, sprężyny i zabezpieczenia, stanowią oddzielne części, jeżeli nie zostały wyraźnie wskazane jako element zestawu.

Objawy zużycia lub uszkodzenia

Stan trzpienia należy sprawdzić szczególnie w przypadku:

• powstania nadmiernego luzu w mechanizmie,
• uszkodzenia lub zużycia gwintu,
• wygięcia lub odkształcenia trzpienia,
• widocznego wytarcia powierzchni współpracujących,
• problemów z prawidłowym ustawieniem lub ryglowaniem mechanizmu,
• uszkodzenia elementów po przeciążeniu lub kolizji ładowacza.

Co sprawdzić przy wymianie?

• stan gwintu elementów współpracujących,
• stan klinów mechanizmu,
• stan sworzni lewego i prawego,
• nakrętki i ich zabezpieczenia,
• sprężyny talerzowe,
• kołki zabezpieczające,
• otwory i powierzchnie współpracujące w kolumnie,
• czy nie występują odkształcenia konstrukcji.

Sposób wymiany

1. Ustaw ciągnik z ładowaczem na równym i stabilnym podłożu.
2. Opuść osprzęt i zabezpiecz maszynę przed przypadkowym przemieszczeniem.
3. Wyłącz ciągnik oraz usuń ciśnienie z układu hydraulicznego zgodnie z instrukcją producenta.
4. Przed demontażem odpowiednio zabezpiecz konstrukcję ładowacza przed opadnięciem lub przemieszczeniem.
5. Zlokalizuj trzpień 3597680 oraz sprawdź sposób montażu pozostałych elementów mechanizmu.
6. Przed demontażem zwróć uwagę na kolejność montażu klinów, nakrętek, sprężyn i elementów zabezpieczających.
7. Zdemontuj zabezpieczenia oraz elementy współpracujące zgodnie z dokumentacją techniczną danego ładowacza.
8. Wyjmij zużyty trzpień i sprawdź stan wszystkich powierzchni współpracujących.
9. Porównaj nowy element 3597680 ze zdemontowaną częścią.
10. Zamontuj nowy trzpień oraz pozostałe elementy w prawidłowej kolejności.
11. Po montażu sprawdź działanie mechanizmu oraz prawidłowość jego zabezpieczenia.
12. Przed rozpoczęciem normalnej pracy wykonaj próbę działania ładowacza bez obciążenia.

Uwaga: element współpracuje z mechanizmem konstrukcyjnym ładowacza. Montaż należy wykonać zgodnie z dokumentacją techniczną Stoll. Podczas prac ładowacz musi być zabezpieczony przed niekontrolowanym przemieszczeniem lub opadnięciem.

Numery porównawcze / oznaczenia

3597680
58.725-03-01-00.1 Z

Produkty powiązane

Przy naprawie mechanizmu zalecamy sprawdzić również:

• 3472970 – kompletna lewa konsola / kolumna standardowa Stoll ProfiLine FZ,
• 3472980 – kompletna prawa konsola / kolumna standardowa Stoll ProfiLine FZ,
• 3450930 – klin mechanizmu,
• 3597400 – sworzeń z uchwytem lewy,
• 3597660 – sworzeń z uchwytem prawy,
• 0443870 – nakrętka sześciokątna M16 × 1,5,
• 0421610 – nakrętka koronowa M16 × 1,5,
• 1429180 – uchwyt mechanizmu.

Zobacz również pozostałe części do ładowaczy Stoll.

Uwagi

- Oryginalna część Stoll.
- Numer produktu: 3597680.
- Oznaczenie producenta: 58.725-03-01-00.1 Z.
- Produkt jest specjalnym elementem mechanizmu ładowacza – nie należy dobierać zamiennika wyłącznie na podstawie wyglądu.
- Waga nie została potwierdzona w dostępnych danych producenta.
- Przed zakupem zalecamy sprawdzić numer części oraz dokładny model i numer seryjny ładowacza.

Najczęściej zadawane pytania

Co to jest Stoll 3597680?
Jest to specjalny trzpień / śruba gwintowana stosowana w mechanizmie kolumny / ramy odpowiednich ładowaczy czołowych Stoll.

Czy 3597680 jest oryginalną częścią Stoll?
Tak. Numer 3597680 występuje w oficjalnych katalogach części zamiennych Stoll.

Jak Stoll określa tę część?
W dokumentacji niemieckiej jako „Gewindebolzen”, a w angielskiej jako „Threaded bolt”.

Jaki jest numer rysunku części?
58.725-03-01-00.1 Z.

Czy część stosowana jest w Stoll ProfiLine FZ?
Tak. Numer 3597680 występuje w katalogach części zespołu kolumn / ramy ładowaczy ProfiLine FZ.

Czy występuje również w innych ładowaczach Stoll?
Tak. Oficjalna dokumentacja potwierdza zastosowanie numeru 3597680 również w odpowiednich modelach rodziny Stoll Solid.

Czy znamy wagę 3597680?
Nie znaleziono wiarygodnej, potwierdzonej przez producenta masy tej części, dlatego nie podajemy wartości szacunkowej.
