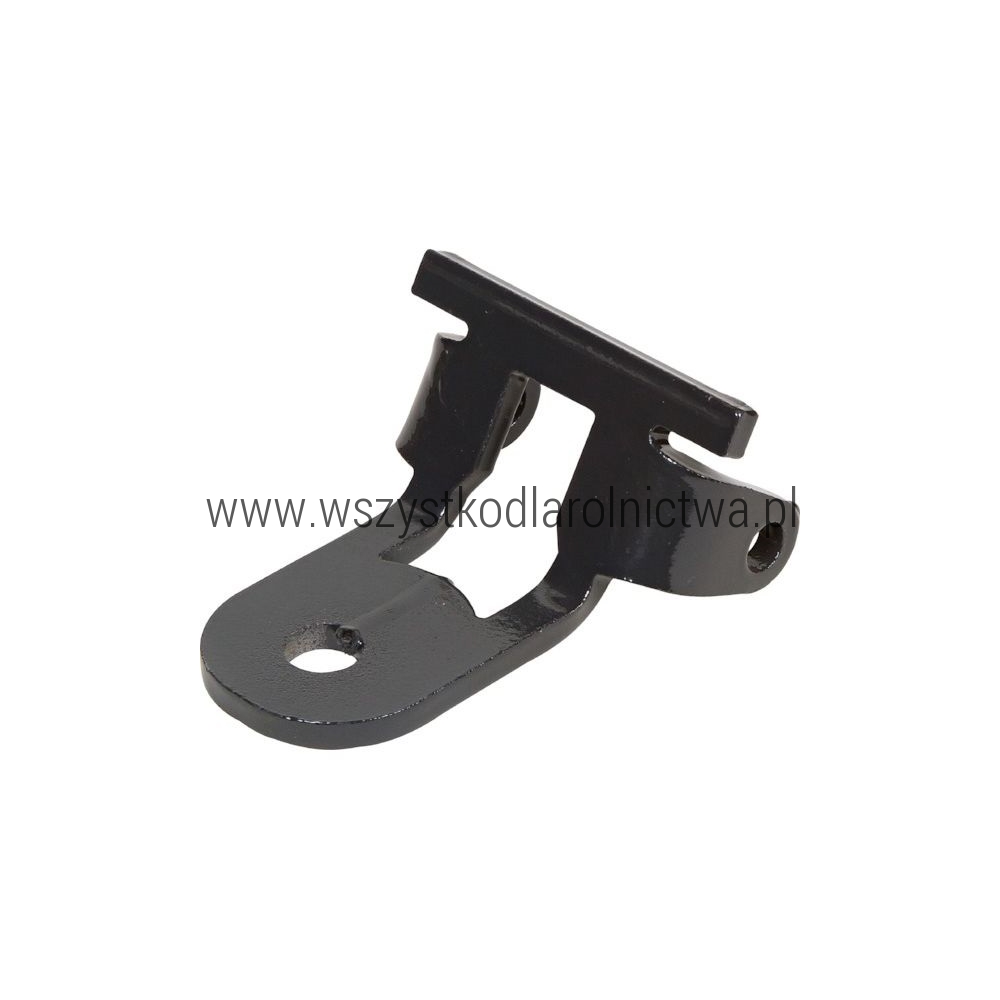

3543330 Hak ryglujący podpory ładowacza Stoll ProfiLine FZ FS

Opis produktu

3543330 to oryginalny hak ryglujący / hak blokujący Stoll, stosowany w mechanizmie podpór postojowych odpowiednich ładowaczy czołowych ProfiLine FZ i FS.

W oficjalnej dokumentacji producenta część występuje pod niemiecką nazwą „Verriegelungshaken” oraz angielską „Uplock hook”, co oznacza hak ryglujący / blokujący.

Numer katalogowy części to 3543330, natomiast numer rysunku Stoll to 58.725-15-00.5. W katalogu ramy podstawowej ładowacza element występuje jako pozycja 21.

Hak jest częścią mechanizmu podpory postojowej. Jego zadaniem jest udział w ryglowaniu i utrzymywaniu elementów mechanizmu w odpowiednim położeniu podczas składania, rozkładania oraz odstawiania ładowacza.

W odpowiednich konstrukcjach ładowacza stosowane są 2 sztuki haka 3543330 – po jednej na każdą stronę mechanizmu.

Dane techniczne

Zastosowanie

Producent: Stoll

Hak ryglujący 3543330 stosowany jest w mechanizmie podpór postojowych ramy podstawowej odpowiednich ładowaczy czołowych Stoll.

Oficjalne katalogi producenta potwierdzają zastosowanie części w konstrukcjach:

• Stoll ProfiLine FZ – odpowiednie modele i wersje,
• Stoll ProfiLine FS – odpowiednie modele i wersje.

Numer 3543330 występuje w tym samym mechanizmie niezależnie od zastosowania różnych wersji podpór postojowych.

Przed zakupem należy sprawdzić numer seryjny i rok produkcji ładowacza. Stoll zaleca dobieranie części według konkretnego numeru maszyny.

Powiązanie z podporami postojowymi

Hak 3543330 współpracuje z mechanizmem podpór postojowych. W zależności od wersji ładowacza Stoll stosowane są różne podpory, m.in.:

• 3454240 – podpora postojowa ładowacza – oznaczenie 58.725-15-01,
• 3454250 – podpora postojowa ładowacza – oznaczenie 58.727-15-01,
• 3454260 – podpora postojowa ładowacza – oznaczenie 58.737-15-01,
• 3722980 – podpora postojowa ładowacza – oznaczenie 58.750-15-01,
• 3580740 – podpora postojowa ładowacza – oznaczenie 58.712-15-01.

Sam hak 3543330 jest wspólnym elementem mechanizmu w wielu wariantach, natomiast numer właściwej podpory zależy od konkretnej wersji ładowacza.

Elementy współpracujące

W mechanizmie podpory postojowej z hakiem 3543330 występują również m.in.:

• 3454310 – element blokujący mechanizmu,
• 3454320 – element blokujący mechanizmu w innej wersji,
• 3454330 – sworzeń mechanizmu,
• 1637070 – podkładka zabezpieczająca S10,
• 0295380 – śruba sześciokątna M8x90,
• 0060590 – śruba sześciokątna M8x110,
• 0295190 – śruba sześciokątna M8x140,
• 0200600 – nakrętka zabezpieczająca M8,
• 3480150 – sprężyna naciągowa 2x14,5x160,
• 1429150 – sprężyna ramieniowa,
• 1431930 – podkładka falista 30,5x39,2x0,5,
• 3469440 – tuleja prowadząca,
• 3457030 – tuleja prowadząca stosowana w odpowiednich wersjach.

Do czego służy hak 3543330?

Hak ryglujący jest częścią mechanizmu odpowiedzialnego za ustalanie i blokowanie podpory postojowej ładowacza.

Prawidłowo działający element pomaga:

• utrzymać podporę we właściwej pozycji,
• prawidłowo zablokować mechanizm podpory,
• bezpiecznie składać i rozkładać podporę,
• ograniczyć możliwość samoczynnego przestawienia się elementów mechanizmu,
• zapewnić prawidłową obsługę ładowacza podczas jego odstawiania.

Cechy produktu

• oryginalna część Stoll,
• numer katalogowy 3543330,
• hak ryglujący / blokujący,
• numer rysunku 58.725-15-00.5,
• pozycja 21 w katalogu części,
• element mechanizmu podpory postojowej,
• stosowany w odpowiednich ładowaczach ProfiLine FZ i FS,
• w odpowiednich konfiguracjach stosowane są 2 sztuki.

Zawartość zestawu

1 szt. haka ryglującego Stoll 3543330.

Uwaga: katalog producenta przewiduje w odpowiednich konfiguracjach zastosowanie 2 sztuk, natomiast oferta dotyczy 1 sztuki, o ile nie zaznaczono inaczej.

Podpora, sworzeń, sprężyna, śruby, podkładki oraz pozostałe elementy mechanizmu nie wchodzą w skład produktu.

Objawy zużycia lub uszkodzenia

Hak należy sprawdzić lub wymienić w przypadku:

• wygięcia lub deformacji haka,
• pęknięcia elementu,
• nadmiernego wytarcia powierzchni współpracujących,
• problemów z prawidłowym ryglowaniem podpory,
• samoczynnego odblokowywania się mechanizmu,
• nadmiernego luzu haka na sworzniu,
• problemów ze składaniem lub rozkładaniem podpory,
• uszkodzenia mechanizmu wskutek uderzenia lub przeciążenia.

Co sprawdzić przy wymianie?

Podczas wymiany haka 3543330 warto sprawdzić również:

• stan podpory postojowej,
• element blokujący 3454310 lub 3454320,
• sworzeń 3454330,
• podkładki zabezpieczające 1637070,
• sprężynę naciągową 3480150,
• sprężynę ramieniową 1429150,
• tuleje prowadzące,
• otwory montażowe i punkty obrotu,
• stan mechanizmu po przeciwnej stronie ładowacza.

Jeżeli sworzeń lub otwór haka są mocno wytarte, wymiana wyłącznie haka może nie usunąć nadmiernego luzu.

Sposób wymiany / naprawy

1. Ustaw ciągnik i ładowacz na równym oraz stabilnym podłożu.
2. Opuść osprzęt i zabezpiecz konstrukcję przed niekontrolowanym przemieszczeniem.
3. Wyłącz silnik i usuń ciśnienie z instalacji hydraulicznej zgodnie z instrukcją producenta.
4. Zabezpiecz ładowacz przed przypadkowym opadnięciem lub przechyleniem.
5. Zlokalizuj hak ryglujący 3543330 w mechanizmie podpory.
6. Przed demontażem sprawdź położenie sprężyny, sworznia i elementów zabezpieczających.
7. Zdemontuj odpowiednie zabezpieczenia oraz sworzeń mocujący.
8. Wyjmij zużyty lub uszkodzony hak.
9. Sprawdź stan sworznia, otworów montażowych, sprężyn i elementu blokującego.
10. Porównaj nowy hak 3543330 z elementem zdemontowanym.
11. Zamontuj nowy hak w prawidłowym położeniu.
12. Zamontuj sworzeń oraz wszystkie elementy zabezpieczające.
13. Sprawdź prawidłowe napięcie i położenie sprężyny mechanizmu.
14. Kilkukrotnie złóż i rozłóż podporę, kontrolując działanie ryglowania.
15. Przed rozpoczęciem pracy upewnij się, że mechanizm prawidłowo blokuje podporę.

Uwaga: hak 3543330 jest elementem mechanizmu odpowiedzialnego za prawidłowe ryglowanie podpory. Nie należy użytkować mechanizmu, jeżeli hak jest pęknięty, wygięty lub nie zapewnia prawidłowej blokady.

Numery porównawcze / oznaczenia

3543330
58.725-15-00.5

Produkty powiązane

• 3454240 – podpora postojowa ładowacza – 58.725-15-01
• 3454250 – podpora postojowa ładowacza – 58.727-15-01
• 3454260 – podpora postojowa ładowacza – 58.737-15-01
• 3454310 – element blokujący mechanizmu
• 3454320 – element blokujący mechanizmu w innej wersji
• 3454330 – sworzeń mechanizmu podpory
• 1637070 – podkładka zabezpieczająca S10
• 3480150 – sprężyna naciągowa 2x14,5x160
• 1429150 – sprężyna ramieniowa
• 3469440 – tuleja prowadząca
• 3457030 – tuleja prowadząca stosowana w odpowiednich wersjach

Zobacz również pozostałe części do ładowaczy Stoll.

Uwagi

- Oryginalna część Stoll.
- Numer katalogowy: 3543330.
- Nazwa części: hak ryglujący / hak blokujący.
- Nazwa katalogowa: Verriegelungshaken / Uplock hook.
- Numer rysunku: 58.725-15-00.5.
- Pozycja katalogowa: 21.
- Jednostka sprzedaży: 1 szt.
- Ilość stosowana w odpowiednich konfiguracjach: 2 szt.
- Waga: ok. 0,154 kg – wartość z danych handlowych, niepotwierdzona w katalogu Stoll.
- Przed zakupem należy sprawdzić numer seryjny i wersję ładowacza.

Najczęściej zadawane pytania

Co to jest Stoll 3543330?
Jest to oryginalny hak ryglujący stosowany w mechanizmie podpory postojowej odpowiednich ładowaczy czołowych Stoll.

Jak producent nazywa część 3543330?
W dokumentacji Stoll występuje jako „Verriegelungshaken” oraz „Uplock hook”, czyli hak ryglujący / blokujący.

Jakie oznaczenie ma 3543330?
Numer rysunku producenta to 58.725-15-00.5.

Gdzie znajduje się część 3543330?
Hak znajduje się w mechanizmie podpory postojowej ramy podstawowej ładowacza.

Ile haków 3543330 stosuje się w ładowaczu?
W odpowiednich konfiguracjach katalog Stoll przewiduje 2 sztuki. Oferta dotyczy jednej sztuki, o ile nie zaznaczono inaczej.

Czy 3543330 współpracuje z podporą 3454240?
Tak. W katalogu Stoll hak 3543330 znajduje się w tym samym mechanizmie co podpora postojowa 3454240. Hak występuje również przy innych wariantach podpór.

Czy 3543330 pasuje do Stoll ProfiLine FZ i FS?
Tak, numer występuje w oficjalnych katalogach odpowiednich konstrukcji ProfiLine FZ oraz FS. Dokładne zastosowanie należy sprawdzić według numeru seryjnego ładowacza.

Jaka jest waga Stoll 3543330?
W danych handlowych dla dokładnie tego numeru podawana jest masa około 0,154 kg. Nie jest to jednak wartość podana w oficjalnym katalogu części Stoll.
