Kategorie / Technika ciągników i Technika pojazdowa

C75-1111023 / 330533 Tłok siłownika podnośnika C75 do Władimirec T25

Opis produktu

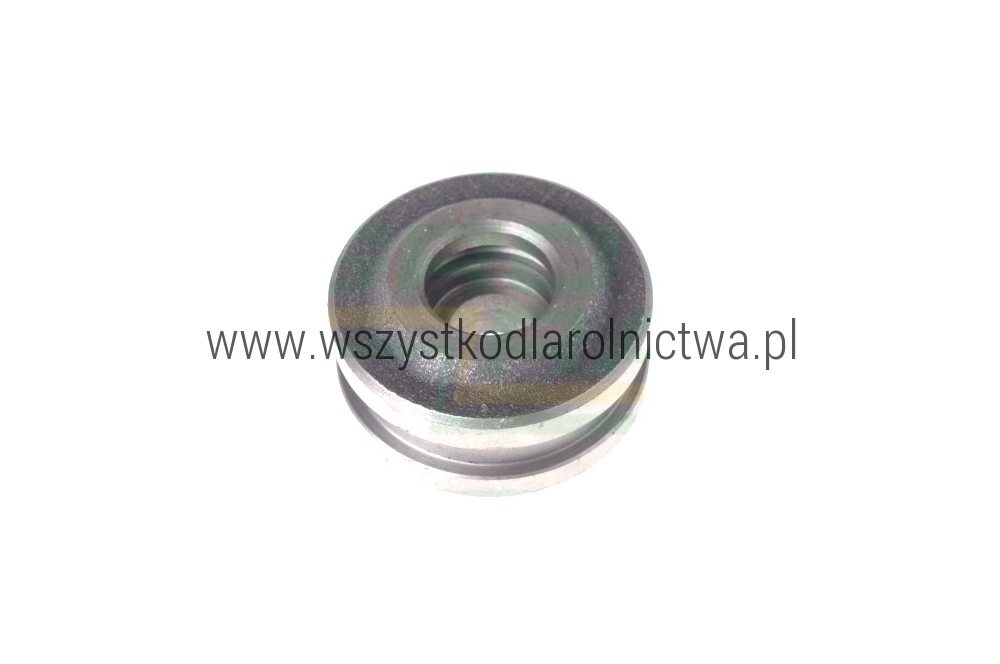

C75-1111023 / C751111023 to tłok siłownika hydraulicznego podnośnika przeznaczony do ciągników Władimirec T-25. Element pracuje wewnątrz siłownika hydraulicznego C75 i odpowiada za prawidłowe wykorzystanie ciśnienia oleju do przemieszczania tłoczyska oraz pracy podnośnika.

Tłok ma średnicę zewnętrzną 75 mm, wysokość 37 mm oraz rowek zewnętrzny o szerokości 12 mm. Potwierdzone średnice wewnętrzne wynoszą 20 mm i 30 mm, co pozwala przed montażem dokładnie porównać część ze starym elementem.

Zużycie tłoka lub elementów uszczelniających może powodować spadek sprawności podnośnika, opadanie zawieszonej maszyny albo problemy z uzyskaniem wymaganej siły podnoszenia. Wymiana zużytego elementu podczas naprawy siłownika pozwala przywrócić prawidłową współpracę tłoka, tulei i uszczelnień.

Dane techniczne

Wymiary

Podane wymiary są szczególnie przydatne przy naprawie starszego siłownika, w którym oznaczenie części może być już słabo widoczne. Przed zamówieniem najlepiej porównać numer katalogowy oraz średnicę 75 mm, wysokość 37 mm i średnice otworów 20 oraz 30 mm.

Budowa i funkcja tłoka

Tłok pracuje wewnątrz cylindra hydraulicznego i rozdziela przestrzeń roboczą siłownika. Ciśnienie oleju hydraulicznego działające na powierzchnię tłoka powoduje przesuwanie tłoczyska i pracę mechanizmu podnośnika.

Rowek wykonany na zewnętrznej części tłoka współpracuje z elementem uszczelniającym. Prawidłowe uszczelnienie ogranicza wewnętrzne przecieki oleju pomiędzy komorami siłownika, dzięki czemu podnośnik może utrzymywać wymagane ciśnienie i obciążenie.

Zastosowanie / Pasuje do

Władimirec

• T-25
• T-25A
• T-25A2
• T-25A3

Produkt jest przeznaczony do siłownika hydraulicznego C75x110 stosowanego w układzie hydrauliki i podnośnika ciągników Władimirec T-25 oraz potwierdzonych wersjach T-25A, T-25A2 i T-25A3.

Przed zakupem należy sprawdzić, czy w ciągniku zamontowany jest właśnie siłownik C75 odpowiadający tej wersji tłoka. W starszych maszynach podczas wcześniejszych napraw mogły zostać zastosowane inne podzespoły hydrauliczne.

Jak prawidłowo dobrać tłok siłownika?

• Sprawdź numer starego tłoka: C75-1111023 lub C751111023.
• Porównaj średnicę zewnętrzną: 75 mm.
• Zmierz wysokość tłoka: 37 mm.
• Sprawdź średnice wewnętrzne: 20 mm i 30 mm.
• Zmierz szerokość rowka zewnętrznego: 12 mm.
• Sprawdź oznaczenie siłownika - powinien odpowiadać rodzinie C75x110.

Nie należy dobierać tłoka wyłącznie po modelu ciągnika. Najpewniejsze jest jednoczesne porównanie numeru katalogowego, wymiarów i wersji zamontowanego siłownika.

Numery katalogowe i porównawcze

• C75-1111023
• C751111023
• C751111023/0
• C7511110230
• 330533

W zależności od katalogu oznaczenie może być zapisane z myślnikiem, bez myślnika lub z końcówką /0. Przy wyszukiwaniu części warto sprawdzić wszystkie potwierdzone formy numeru.

Objawy zużycia lub uszkodzenia tłoka

Nasi technicy serwisowi najczęściej wskazują na następujące objawy kwalifikujące tłok i siłownik do kontroli:

• podnośnik nie osiąga pełnej siły podnoszenia,
• podnośnik samoczynnie opada pod obciążeniem,
• tłoczysko porusza się nierówno lub skokowo,
• w siłowniku występują nadmierne przecieki wewnętrzne,
• na powierzchni tłoka widoczne są rysy, wytarcia lub uszkodzenia rowka uszczelnienia,
• nowe uszczelnienie szybko ulega ponownemu uszkodzeniu.

Podobne objawy mogą powodować również zużyte uszczelnienia, tuleja siłownika, tłoczysko lub zawory układu hydraulicznego. Przed wymianą warto skontrolować cały siłownik, a nie tylko sam tłok.

Na co zwrócić uwagę podczas regeneracji siłownika?

• Stan powierzchni wewnętrznej tulei cylindra.
• Stan tłoczyska i ewentualne ślady korozji lub zarysowania.
• Stan rowka tłoka oraz elementów uszczelniających.
• Luz pomiędzy współpracującymi elementami.
• Czystość oleju hydraulicznego i obecność zanieczyszczeń w układzie.
• Stan pokryw, zaworów oraz przyłączy hydraulicznych.

Założenie nowego tłoka do mocno zużytej lub porysowanej tulei może nie usunąć problemu z opadaniem podnośnika. W takim przypadku należy naprawić cały zespół siłownika.

Sposób wymiany / montażu

1. Opuść podnośnik, wyłącz ciągnik i całkowicie usuń ciśnienie z układu hydraulicznego.
2. Zdemontuj siłownik i dokładnie oczyść jego zewnętrzną powierzchnię przed rozebraniem.
3. Rozłóż cylinder w czystych warunkach i sprawdź stan tłoczyska, tulei, tłoka oraz uszczelnień.
4. Porównaj nowy tłok ze starym pod względem numeru i wszystkich wymiarów.
5. Podczas montażu zastosuj sprawne uszczelnienia odpowiednie do siłownika C75 i zwilż elementy czystym olejem hydraulicznym.
6. Zmontuj cylinder, odpowietrz układ i po uruchomieniu sprawdź szczelność oraz pracę podnośnika pod stopniowo zwiększanym obciążeniem.

Podczas naprawy hydrauliki należy zachować szczególną czystość. Nawet niewielkie zanieczyszczenia wprowadzone do cylindra mogą uszkodzić powierzchnie współpracujące i nowe uszczelnienia.

Zawartość oferty

1 szt. tłoka siłownika podnośnika C75-1111023 / 330533.

Jeżeli naprawa obejmuje pełną regenerację cylindra, przed montażem warto sprawdzić również uszczelnienia, tłoczysko, tuleję oraz pokrywy siłownika.

Produkty powiązane

• C75-1111002 - tłoczysko siłownika C75
• C75-1111010A - górna pokrywa siłownika C75
• C75-1111020G - dolna pokrywa siłownika C75
• C75-1111022B - tuleja siłownika C75
• C75-1111026A - rurka siłownika C75
• C90-1212007 - nakrętka tłoczyska siłownika C75
• Pozostałe części do Władimirec T-25

Uwagi

Przed zamówieniem porównaj numer C75-1111023 / C751111023 oraz wymiary: średnica zewnętrzna 75 mm, wysokość 37 mm, średnice wewnętrzne 20 i 30 mm oraz rowek 12 mm. Część przeznaczona jest do odpowiedniej wersji siłownika C75 stosowanego w ciągnikach Władimirec T-25.

Najczęściej zadawane pytania

Czy C75-1111023 i C751111023 oznaczają ten sam tłok?
Tak. Oba zapisy odnoszą się do tłoka siłownika C75, a w różnych katalogach numer występuje z myślnikiem lub bez niego.

Czy numer 330533 odpowiada tłokowi C75-1111023?
Tak. Numer 330533 występuje jako numer porównawczy lub indeks handlowy dla tłoka C75-1111023.

Czy tłok pasuje do Władimirec T-25A?
Tak. Zastosowanie jest potwierdzone dla T-25A, T-25A2 oraz T-25A3. Przed zakupem zalecamy jednak sprawdzenie wersji zamontowanego siłownika.

Jaką średnicę ma tłok?
Średnica zewnętrzna wynosi 75 mm. Tłok ma również średnice wewnętrzne 20 i 30 mm, wysokość 37 mm oraz rowek zewnętrzny o szerokości 12 mm.

Czy przy wymianie tłoka warto wymienić uszczelnienia?
Tak. Podczas rozbierania siłownika warto sprawdzić cały komplet uszczelniający oraz stan tulei i tłoczyska. Zużyte uszczelnienie może powodować wewnętrzny przeciek nawet przy sprawnym nowym tłoku.

Co może powodować opadanie podnośnika po naprawie?
Przyczyną może być nie tylko tłok, ale także uszczelnienia, zużyta tuleja, uszkodzone tłoczysko albo nieszczelność innych elementów układu hydraulicznego.
