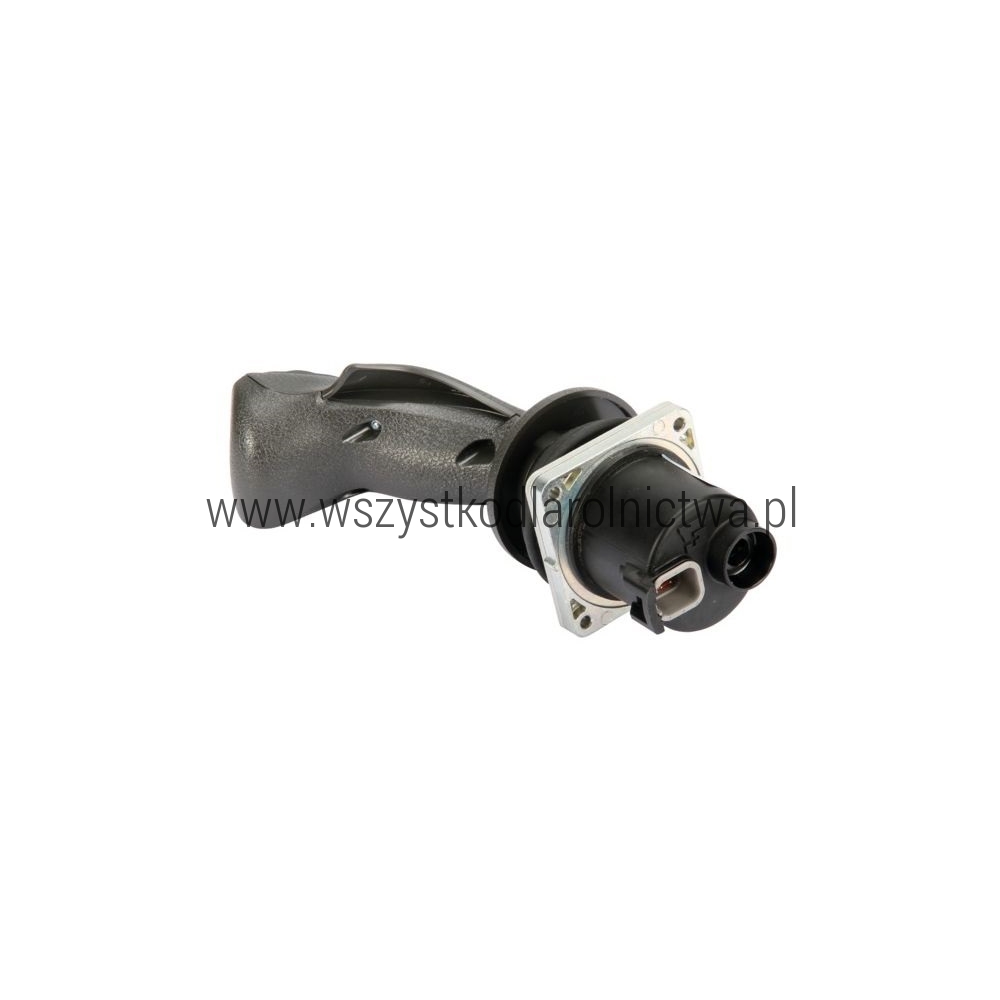

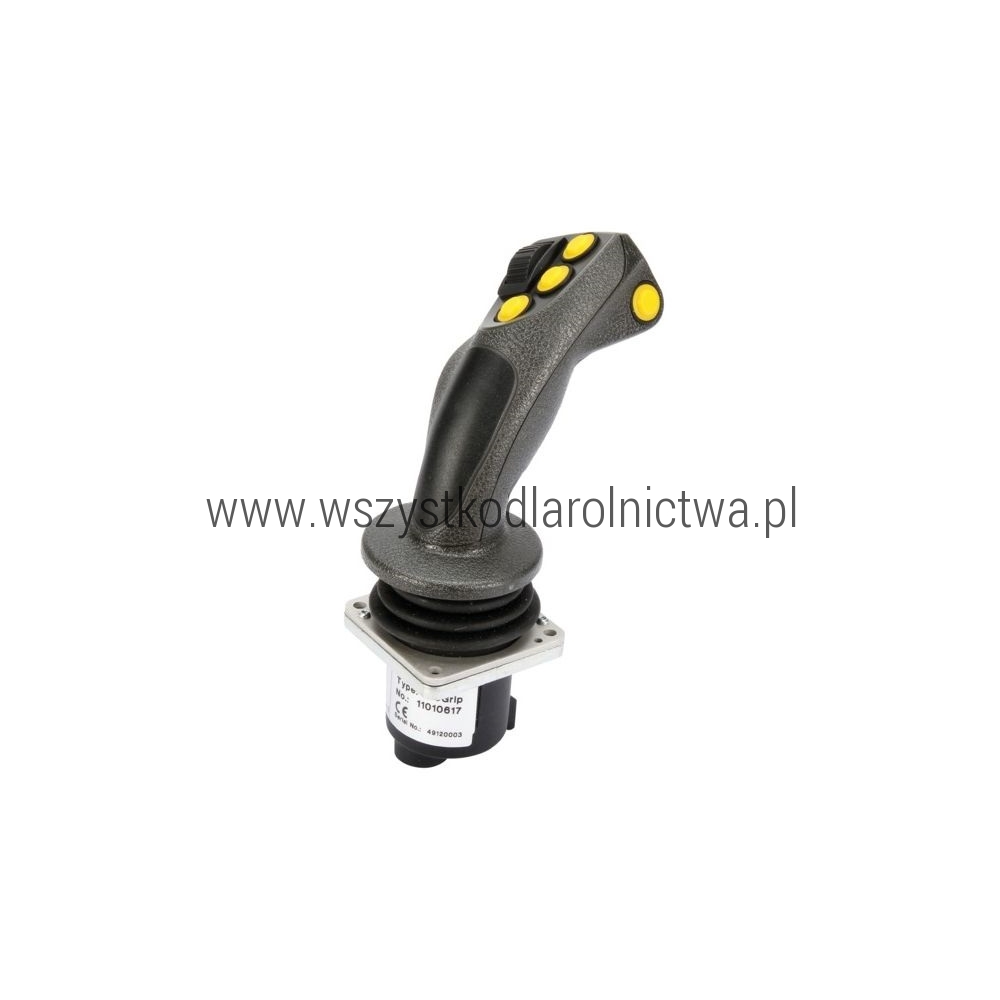

JS100011010617 / 11010617 Joystick sterujący Danfoss PLUS+1 JS1000 PRO CAN J1939 prawy 4 przyciski + rolka

Opis produktu

Danfoss PLUS+1 JS1000 JS100011010617 / 11010617 to elektroniczny joystick sterujący przeznaczony do układów sterowania maszyn mobilnych wykorzystujących komunikację CAN 2.0B / SAE J1939.

Jest to dokładna konfiguracja JS1000-XY-CAJ-S-J33-UPRO-R-YYPNYYNN-GNNN z ergonomiczną prostą rękojeścią PRO, przeznaczoną do obsługi prawą ręką. Joystick pracuje w dwóch osiach X/Y, zapewnia 4 kierunki sterowania, posiada 4 przyciski oraz 1 rolkę proporcjonalną.

W konstrukcji zastosowano bezkontaktowe czujniki Halla, dzięki czemu pomiar położenia dźwigni odbywa się bez klasycznych styków mechanicznych. Rozwiązanie zapewnia wysoką trwałość i jest przeznaczone do pracy w maszynach mobilnych oraz wymagających warunkach eksploatacyjnych.

Joystick posiada sprężynowy powrót do położenia neutralnego i nie ma mechanicznej blokady w pozycji zerowej. Standardowe wychylenie dźwigni wynosi około ±18° na każdej osi.

Najważniejsze przy doborze jest pełne oznaczenie konfiguracji. Rodzina Danfoss JS1000 obejmuje wiele joysticków o takim samym wyglądzie, ale różnych protokołach komunikacji, adresach CAN, układach przycisków, rolkach i wersjach lewej lub prawej ręki.

Dane techniczne

Wymiary i zakres pracy

Wymiary transportowe produktu nie powinny być używane jako wymiary montażowe joysticka.

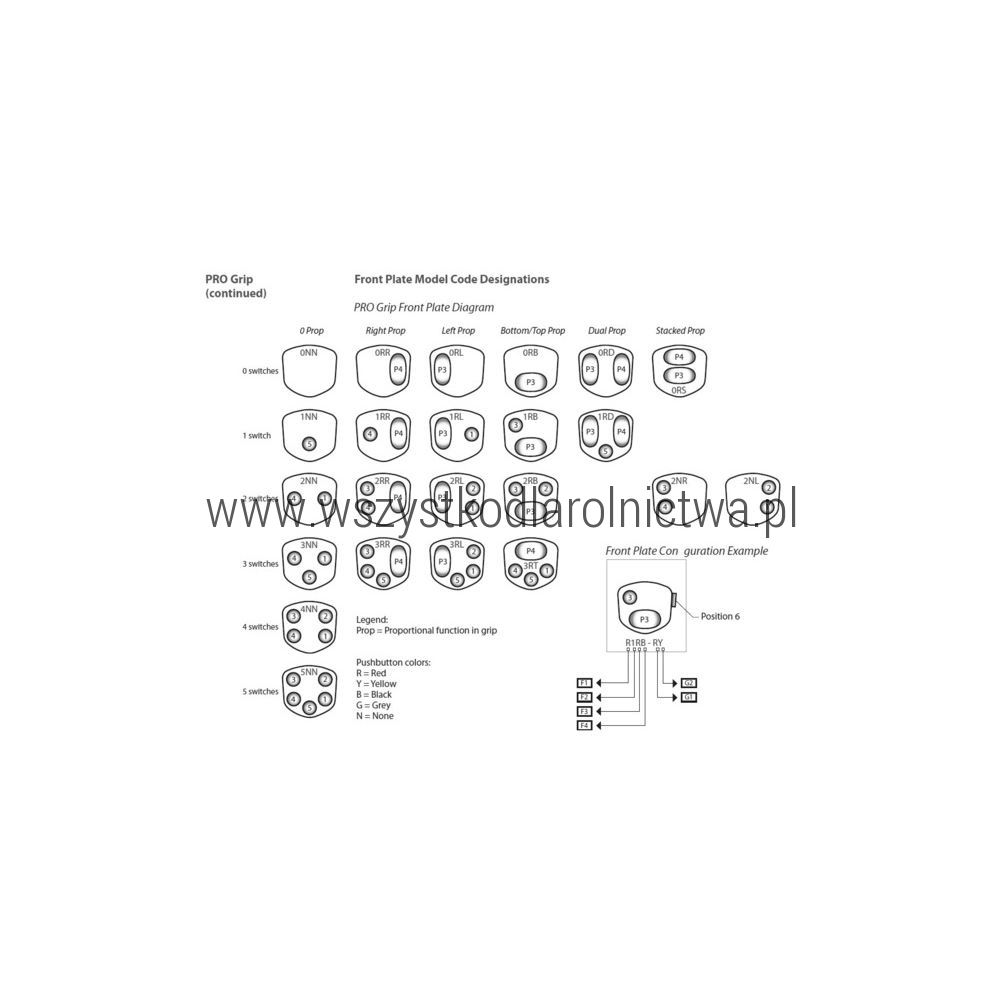

Układ przycisków i funkcji

Budowa i funkcja

Joystick Danfoss JS1000 wykorzystuje czujniki Halla do bezkontaktowego pomiaru wychylenia dźwigni. Ruch dźwigni w osiach X i Y jest przetwarzany na dane przesyłane do sterownika maszyny przez magistralę CAN.

Dokładna wersja 11010617 wykorzystuje protokół SAE J1939 i fabryczne ustawienie adresu źródłowego 0x33. Parametry komunikacji mogą być obsługiwane w systemach sterowania PLUS+1.

Rękojeść PRO umożliwia jednoczesne sterowanie ruchem dźwigni, przyciskami oraz dodatkową funkcją proporcjonalną realizowaną przez rolkę.

Zastosowanie / Gdzie może być użytkowany

Joystick JS100011010617 / 11010617 jest przeznaczony do mobilnych układów sterowania wykorzystujących magistralę CAN SAE J1939, między innymi w:

• maszynach rolniczych,
• ładowarkach i maszynach przeładunkowych,
• maszynach budowlanych,
• maszynach komunalnych,
• maszynach leśnych,
• pojazdach specjalistycznych,
• mobilnych układach hydraulicznych,
• systemach sterowania Danfoss PLUS+1.

Dla numeru 11010617 nie należy przypisywać kompatybilności wyłącznie na podstawie marki lub modelu maszyny. Ten sam typ JS1000 występuje w wielu konfiguracjach elektrycznych i mechanicznych. Prawidłowy dobór wymaga zgodności pełnego kodu konfiguracji.

Jak prawidłowo dobrać joystick Danfoss JS1000?

Przed zamówieniem należy porównać:

• numer Danfoss – 11010617,
• pełny kod – JS1000-XY-CAJ-S-J33-UPRO-R-YYPNYYNN-GNNN,
• liczbę osi – X/Y,
• rodzaj komunikacji – CAN / SAE J1939,
• adres źródłowy – 0x33,
• wersję prawej ręki,
• typ rękojeści PRO,
• liczbę i rozmieszczenie przycisków,
• obecność rolki proporcjonalnej,
• rodzaj złącza,
• sposób mocowania.

Nie należy dobierać joysticka tylko po oznaczeniu JS1000. W tej samej rodzinie występują warianty analogowe, CAN J1939, CANopen, wersje lewe i prawe oraz różne układy funkcji w rękojeści.

Porównanie podobnych wersji JS1000

11010618 nie jest automatycznie zamiennikiem 11010617. Oprócz strony rękojeści różni się również konfiguracją przycisków oraz adresem CAN.

Numery porównawcze / OEM

• JS100011010617
• 11010617
• JS1000-XY-CAJ-S-J33-UPRO-R-YYPNYYNN-GNNN

Cechy produktu

• joystick sterujący Danfoss PLUS+1 JS1000,
• oryginalny numer Danfoss 11010617,
• rękojeść PRO do prawej ręki,
• sterowanie w dwóch osiach X/Y,
• 4 kierunki ruchu,
• 4 przyciski,
• 1 rolka proporcjonalna,
• 5 funkcji proporcjonalnych,
• bezkontaktowe czujniki Halla,
• sprężynowy powrót do środka,
• komunikacja CAN 2.0B / SAE J1939,
• zasilanie 9–32 V DC,
• 6-pinowe złącze Deutsch DTM,
• konstrukcja przeznaczona do mobilnych systemów sterowania.

Zawartość oferty

1 szt. joysticka Danfoss PLUS+1 JS1000 JS100011010617 / 11010617.

Konfiguracja oznaczona końcówką GNNN nie obejmuje dodatkowego zestawu przewodów ani zewnętrznego kompletu złącza montażowego.

Objawy zużycia lub uszkodzenia

• brak reakcji na wychylenie dźwigni,
• niestabilne lub skokowe sterowanie,
• brak prawidłowego powrotu do pozycji neutralnej,
• nieprawidłowe wskazanie pozycji osi X lub Y,
• brak działania jednego z przycisków,
• brak reakcji rolki proporcjonalnej,
• błędy komunikacji CAN,
• nadmierny luz mechaniczny dźwigni,
• uszkodzenie rękojeści, osłony lub złącza.

Kontrola i konserwacja

• regularnie kontroluj stan złącza i przewodów instalacji,
• sprawdzaj rękojeść i osłonę joysticka pod kątem uszkodzeń,
• nie dopuszczaj do dostawania się zanieczyszczeń do elementów ruchomych,
• nie stosuj agresywnych środków czyszczących,
• nie kieruj bezpośrednio na rękojeść strumienia myjki wysokociśnieniowej,
• przy diagnostyce sprawdź zasilanie oraz komunikację magistrali CAN.

Na co zwrócić uwagę przy montażu?

• przed wymianą odłącz zasilanie maszyny,
• porównaj pełny kod starego joysticka,
• sprawdź napięcie instalacji i konfigurację magistrali CAN,
• sprawdź prawidłowe przyporządkowanie pinów złącza Deutsch,
• nie podłączaj przewodów według samego koloru bez sprawdzenia schematu,
• zabezpiecz przewody przed naprężeniem i przetarciem,
• po montażu sprawdź wszystkie osie, przyciski i rolkę,
• w systemach wymagających konfiguracji wykonaj odpowiednie ustawienia sterownika PLUS+1.

Sposób wymiany / montażu

1. Wyłącz maszynę i odłącz główne zasilanie.
2. Zdemontuj elementy obudowy lub podłokietnika zapewniające dostęp do joysticka.
3. Przed odłączeniem przewodu zanotuj sposób podłączenia starego elementu.
4. Odłącz złącze elektryczne joysticka.
5. Odkręć mocowanie starego joysticka.
6. Porównaj numer oraz pełną konfigurację z 11010617.
7. Zamontuj nowy joystick w prawidłowym położeniu.
8. Podłącz złącze instalacji elektrycznej.
9. Podłącz zasilanie maszyny.
10. Sprawdź poprawność komunikacji CAN.
11. Sprawdź pracę osi X/Y, wszystkich 4 przycisków oraz rolki proporcjonalnej.
12. Przed rozpoczęciem pracy wykonaj próbę wszystkich sterowanych funkcji bez obciążenia.

Produkty powiązane

• 10101551 – zestaw współpracującego złącza Deutsch 6-pin
• 10101557 – złącze Deutsch 6-pin z przewodami 400 mm
• 11010618 – joystick Danfoss JS1000 wersja lewa, inna konfiguracja funkcji
• Danfoss JS1000 – pozostałe joysticki i elementy sterowania

Uwagi

W rodzinie Danfoss JS1000 występuje wiele bardzo podobnych joysticków. Przed zamówieniem należy porównać pełne oznaczenie JS1000-XY-CAJ-S-J33-UPRO-R-YYPNYYNN-GNNN. Zgodność samego wyglądu lub oznaczenia JS1000 nie gwarantuje prawidłowego działania.

Najczęściej zadawane pytania

Jaki jest oryginalny numer Danfoss joysticka JS100011010617?
Oryginalny numer producenta to 11010617.

Jaki pełny kod ma joystick Danfoss 11010617?
Pełna konfiguracja to JS1000-XY-CAJ-S-J33-UPRO-R-YYPNYYNN-GNNN.

Czy jest to joystick do prawej ręki?
Tak. Litera R w konfiguracji oznacza wersję przeznaczoną do obsługi prawą ręką.

Ile przycisków ma joystick 11010617?
Joystick posiada 4 przyciski oraz 1 rolkę proporcjonalną.

Czy joystick pracuje w dwóch osiach?
Tak. Jest to wykonanie XY, umożliwiające sterowanie w czterech kierunkach.

Jaki protokół komunikacyjny wykorzystuje 11010617?
Ta konfiguracja wykorzystuje komunikację CAN 2.0B z protokołem SAE J1939.

Jakie napięcie zasilania obsługuje wersja CAN JS1000?
Dla wersji CAN zakres zasilania wynosi 9–32 V DC.

Czy joystick posiada powrót do pozycji środkowej?
Tak. Zastosowano sprężynowy automatyczny powrót do pozycji neutralnej.

Czy JS100011010617 można zastąpić dowolnym joystickiem JS1000?
Nie. Należy porównać cały kod konfiguracji, protokół CAN, stronę rękojeści, układ przycisków, rolkę oraz adres komunikacyjny.

Czy 11010618 jest zamiennikiem 11010617?
Nie należy traktować go jako bezpośredniego zamiennika. 11010618 jest wersją lewą i ma inną konfigurację elementów sterujących oraz inne ustawienie CAN.

Do jakich maszyn można stosować Danfoss JS1000?
Seria JS1000 jest przeznaczona do mobilnych systemów sterowania stosowanych m.in. w maszynach rolniczych, budowlanych, przeładunkowych, komunalnych i innych pojazdach roboczych. Zastosowanie konkretnego 11010617 zależy od zgodności systemu sterowania i konfiguracji CAN.
