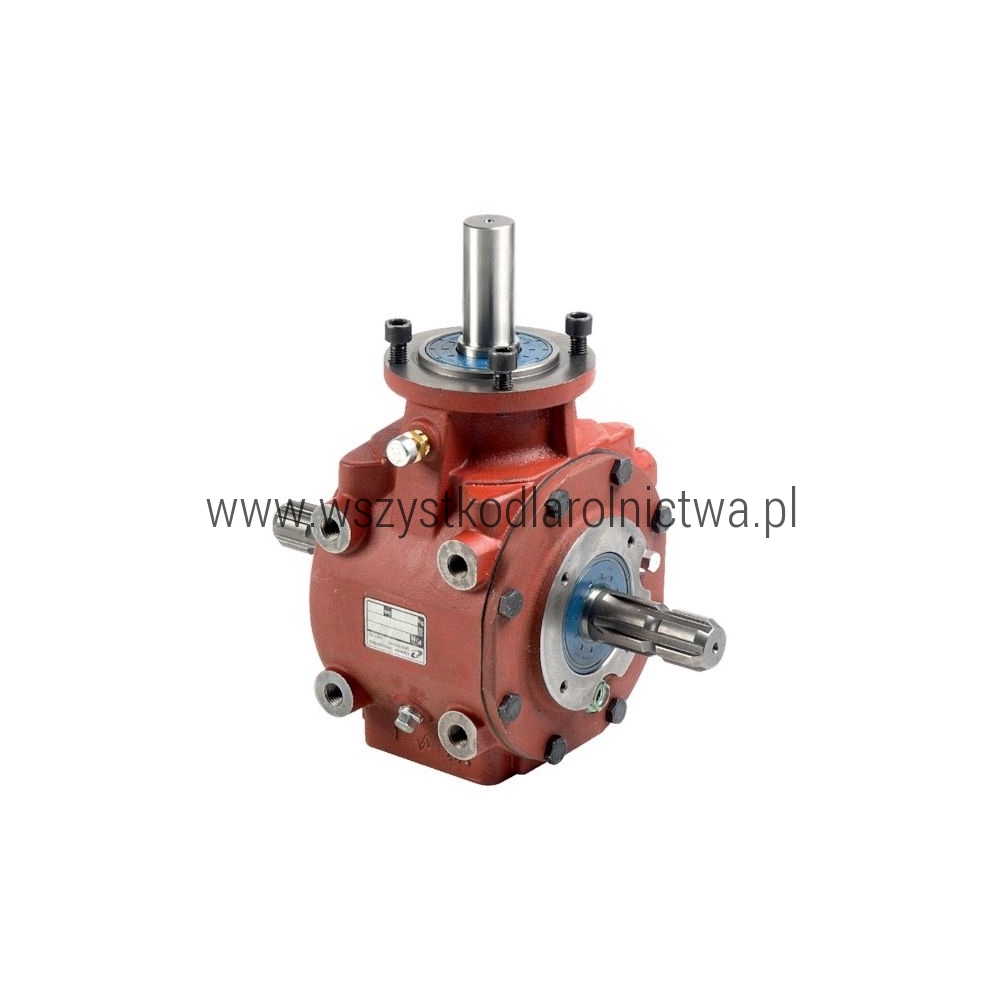

312755 / 9.312.755 Przekładnia kątowa T-312A 1:1,6 76,5 kW z wolnym kołem do rozdrabniacza Comer

Opis produktu

Przekładnia Comer 312755 / 9.312.755 to przekładnia kątowa z rodziny T-312A, przeznaczona do mechanicznych układów napędowych maszyn rolniczych, w szczególności rozdrabniaczy i kosiarek bijakowych.

Przekładnia posiada przełożenie 1:1,6, maksymalną prędkość wejściową 1000 obr./min oraz moc wejściową do 76,5 kW. Konstrukcja wyposażona jest w pojedyncze wolne koło, które umożliwia jednokierunkowe przenoszenie napędu i ogranicza przenoszenie bezwładności wirnika na układ napędowy maszyny.

Wersja 9.312.755 posiada dwa połączenia wielowypustowe 1 3/8" Z6 oraz wał cylindryczny Ø33 mm. Dzięki temu łatwo odróżnić ją od innych przekładni T-312A o podobnym wyglądzie.

Przy wymianie przekładni należy kierować się przede wszystkim pełnym numerem 9.312.755, ponieważ rodzina T-312A występuje w wielu wersjach różniących się przełożeniem, wałami oraz wyposażeniem w wolne koło.

Dane techniczne

Wymiary i połączenia wałów

1 3/8" odpowiada nominalnie około 34,9 mm. Przy doborze należy jednak kierować się oznaczeniem 1 3/8" Z6, ponieważ określa ono zarówno średnicę nominalną, jak i profil 6-wypustowy.

Budowa i funkcja przekładni T-312A

Przekładnia kątowa Comer T-312A odpowiada za zmianę kierunku oraz prędkości obrotowej napędu przekazywanego do mechanizmu roboczego maszyny.

Wersja 9.312.755 pracuje z przełożeniem 1:1,6 i posiada trzy punkty połączenia napędu: dwa wały wielowypustowe 1 3/8" Z6 oraz wał Ø33 mm.

Dodatkowym elementem tej konfiguracji jest jednokierunkowe wolne koło. W maszynach z ciężkim wirnikiem, np. rozdrabniaczach bijakowych, rozwiązanie to pozwala wirnikowi swobodnie wytracać obroty po odłączeniu napędu, bez wymuszania napędu zwrotnego na ciągnik lub przekładnię.

Zastosowanie / Pasuje do

Przekładnia 312755 / 9.312.755 przeznaczona jest przede wszystkim do:

• rozdrabniaczy bijakowych,
• kosiarek bijakowych,
• mulczerów,
• maszyn rolniczych z ciężkim wirnikiem roboczym,
• układów napędowych wykorzystujących przekładnię Comer T-312A 9.312.755.

Nie należy przypisywać przekładni do konkretnego modelu maszyny wyłącznie na podstawie wyglądu. Najpewniejszą metodą doboru jest porównanie numeru starej przekładni, przełożenia oraz konfiguracji wałów.

Jak prawidłowo dobrać przekładnię Comer 312755?

Przed zakupem należy sprawdzić:

• numer starej przekładni – 9.312.755,
• serię – T-312A,
• przełożenie – 1:1,6,
• maksymalną prędkość wejściową – 1000 obr./min,
• połączenie X – 1 3/8" Z6,
• połączenie Y – 1 3/8" Z6,
• wał Z – Ø33 mm, długość 77 mm,
• obecność pojedynczego wolnego koła,
• kierunek działania wolnego koła,
• rozstaw oraz sposób mocowania przekładni.

Ważne: samo oznaczenie T-312A oraz przełożenie 1:1,6 nie wystarczają do prawidłowego doboru. W tej rodzinie występują przekładnie o innych konfiguracjach wałów i wolnego koła.

Dlaczego wolne koło jest ważne?

Wirnik rozdrabniacza lub kosiarki bijakowej posiada dużą bezwładność. Po odłączeniu WOM może nadal obracać się przez pewien czas. Wolne koło w przekładni pozwala mechanizmowi roboczemu swobodnie wyhamować, bez przekazywania napędu zwrotnego na WOM ciągnika.

Dlatego przy wymianie przekładni 312755 nie należy zastępować jej inną wersją T-312A bez sprawdzenia, czy posiada odpowiedni mechanizm wolnego koła.

Numer wcześniejszy / zastępowany

Numer 312755 zastępuje wcześniejsze oznaczenie 43509312755.

Numery porównawcze / OEM

• 312755
• 9.312.755 – numer katalogowy Comer
• T-312A – seria przekładni
• 43509312755 – wcześniejszy numer produktu

Cechy produktu

• przekładnia kątowa Comer T-312A,
• przełożenie 1:1,6,
• maksymalna prędkość wejściowa 1000 obr./min,
• moc wejściowa do 76,5 kW,
• moment 443 Nm,
• dwa połączenia 1 3/8" Z6,
• wał Ø33 mm o długości 77 mm,
• pojedyncze wolne koło,
• przeznaczona m.in. do napędów rozdrabniaczy i kosiarek bijakowych.

Zawartość zestawu

1 szt. kompletnej przekładni Comer 312755 / 9.312.755 T-312A.

Przekładnia dostarczana jest bez oleju.

Na co zwrócić uwagę przy montażu?

• porównaj pełny numer starej przekładni z 9.312.755,
• sprawdź przełożenie 1:1,6,
• skontroluj oba wielowypusty 1 3/8" Z6,
• sprawdź stan wału Ø33 mm oraz elementu współpracującego,
• zweryfikuj kierunek działania wolnego koła,
• sprawdź stan wału przegubowo-teleskopowego,
• przed uruchomieniem napełnij przekładnię odpowiednim olejem,
• nie uruchamiaj przekładni bez oleju.

Objawy zużycia lub uszkodzenia przekładni

• nadmierny hałas lub wycie podczas pracy,
• stuki w przekładni,
• nadmierny luz na wałach,
• wycieki oleju,
• przegrzewanie obudowy,
• drgania układu napędowego,
• problemy z przekazywaniem napędu,
• nieprawidłowe działanie wolnego koła,
• przenoszenie bezwładności wirnika na WOM po odłączeniu napędu.

Kontrola i konserwacja

Regularnie należy kontrolować poziom oleju, szczelność obudowy, stan wałów, wielowypustów oraz działanie wolnego koła.

Pierwszą wymianę oleju zaleca się wykonać po około 50–70 godzinach pracy. Kolejne wymiany należy wykonywać po około 500–700 godzinach pracy lub co najmniej raz w roku, zależnie od intensywności użytkowania i zaleceń producenta maszyny.

Dla przekładni podawana jest maksymalna pojemność oleju 1,5 l oraz klasa lepkości SAE 90EP.

Sposób wymiany / montażu

1. Ustaw maszynę na równym i stabilnym podłożu.
2. Wyłącz ciągnik, odłącz WOM i zabezpiecz maszynę przed przypadkowym uruchomieniem.
3. Poczekaj do całkowitego zatrzymania wirnika.
4. Zdemontuj osłony układu napędowego.
5. Odłącz wał przegubowo-teleskopowy oraz pozostałe elementy napędowe.
6. Podeprzyj przekładnię przed odkręceniem mocowań.
7. Zdemontuj starą przekładnię.
8. Porównaj pełny numer, przełożenie, typ wałów i konfigurację wolnego koła.
9. Sprawdź stan wielowypustów i elementów współpracujących.
10. Zamontuj przekładnię 312755 / 9.312.755.
11. Podłącz układ napędowy i zamontuj wszystkie zabezpieczenia.
12. Napełnij przekładnię odpowiednim olejem.
13. Sprawdź poziom oleju i szczelność.
14. Wykonaj próbę pracy przy niskich obrotach.
15. Sprawdź prawidłowe działanie napędu oraz wolnego koła.

Produkty powiązane

• Przekładnie T-312A – pozostałe wersje z tej rodziny
• Wały i elementy napędu 1 3/8" Z6
• Przekładnie i części Comer
• Części do rozdrabniaczy i kosiarek bijakowych

Uwagi

Numer 312755 zastępuje wcześniejszy numer 43509312755. Przy wymianie należy zwrócić szczególną uwagę na obecność i kierunek działania wolnego koła, ponieważ w rodzinie T-312A występują podobne przekładnie w innych konfiguracjach.

Najczęściej zadawane pytania

Jakie przełożenie ma przekładnia Comer 312755?
Przekładnia 312755 / 9.312.755 ma przełożenie 1:1,6.

Do czego stosowana jest przekładnia 312755?
Przekładnia jest przeznaczona do mechanicznych układów napędowych maszyn rolniczych i występuje m.in. w rozdrabniaczach oraz kosiarkach bijakowych.

Jaką moc może przenosić przekładnia?
Dla prędkości wejściowej 1000 obr./min producent podaje maksymalną moc wejściową 76,5 kW.

Jakie wały ma przekładnia 9.312.755?
Posiada dwa połączenia wielowypustowe 1 3/8" Z6 oraz wał Ø33 mm o długości 77 mm.

Czy przekładnia 312755 posiada wolne koło?
Tak. Ta wersja wyposażona jest w pojedyncze wolne koło oznaczone przez producenta jako CCW.

Do czego potrzebne jest wolne koło w rozdrabniaczu?
Pozwala wirnikowi swobodnie wytracać obroty po odłączeniu napędu i ogranicza przenoszenie bezwładności wirnika na WOM oraz układ napędowy ciągnika.

Czy każda przekładnia T-312A pasuje zamiast 312755?
Nie. T-312A jest oznaczeniem całej rodziny. Poszczególne przekładnie różnią się przełożeniem, wałami i wyposażeniem w wolne koło. Najpewniejszym kryterium jest pełny numer 9.312.755.

Czy numer 43509312755 odpowiada tej przekładni?
Tak. 43509312755 jest wcześniejszym numerem produktu zastąpionym przez 312755.

Czy przekładnia jest dostarczana z olejem?
Nie. Przed pierwszym uruchomieniem należy napełnić ją odpowiednim olejem.
