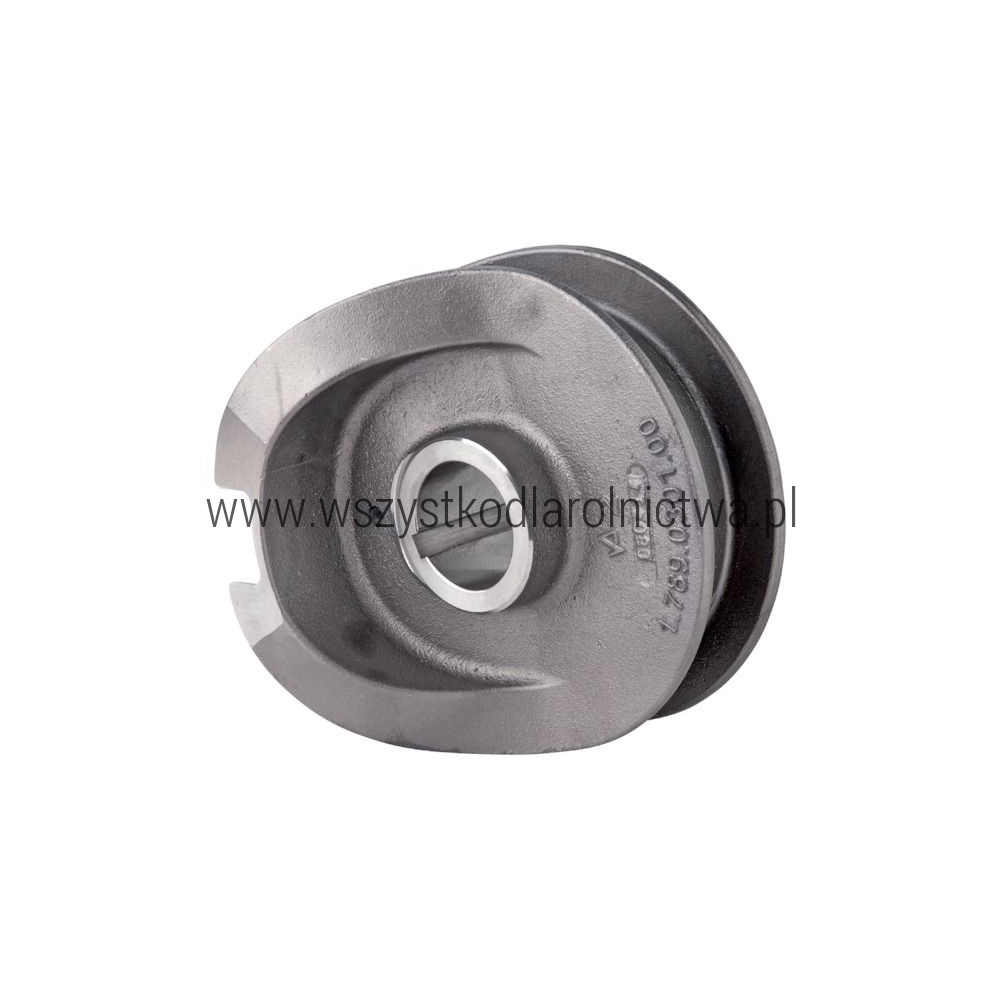

43580791070200 / 0.791.0702.00 Krzywka prowadząca przekładni zgrabiarki K-791A Comer

Opis produktu

Krzywka prowadząca przekładni zgrabiarki Comer 43580791070200 / 0.791.0702.00 to element mechanizmu sterującego ramionami wirnika, stosowany w przekładniach zgrabiarek karuzelowych.

Część występuje również pod nazwą prowadnica przekładni. Jej zadaniem jest prowadzenie mechanizmu sterującego ruchem ramion podczas obrotu wirnika zgrabiarki. Odpowiedni profil krzywki pozwala na zmianę położenia ramion i palców zgrabiających w odpowiednim momencie cyklu pracy.

Numer 43580791070200 jest powiązany z przekładnią Comer K-791A. Element występuje w katalogach części przekładni zgrabiarek, a jego zastosowanie potwierdzane jest m.in. przy przekładni K-791A o numerze 9.791.406.

Przy doborze krzywki prowadzącej do przekładni zgrabiarki najpewniejszą metodą jest porównanie numeru starej części. Ten element należy dobierać według numerów 43580791070200 / 0791070200 / 0.791.0702.00, ponieważ podobne przekładnie Comer mogą wykorzystywać prowadnice o innej konstrukcji.

Dane techniczne

Budowa i funkcja krzywki prowadzącej zgrabiarki

Krzywka prowadząca jest elementem znajdującym się w mechanizmie przekładni wirnika zgrabiarki. Współpracuje z ramionami i elementami prowadzącymi, wymuszając ich odpowiedni ruch podczas obrotu wirnika.

W zgrabiarce karuzelowej palce robocze nie mogą przez cały obrót pozostawać w jednakowym położeniu. Podczas podbierania materiału powinny znajdować się w pozycji roboczej, natomiast w strefie odkładania pokosu muszą zostać odpowiednio uniesione.

Profil krzywki prowadzącej odpowiada za sterowanie tym ruchem. Dzięki temu ramiona zgrabiarki wykonują powtarzalny cykl podczas każdego obrotu wirnika.

Zastosowanie / Pasuje do

Prowadnica 43580791070200 / 0.791.0702.00 przeznaczona jest do mechanizmu przekładni zgrabiarek karuzelowych wyposażonych w odpowiednią przekładnię Comer.

Potwierdzone zastosowanie obejmuje:

Comer

• przekładnia K-791A
• przekładnia 9.791.406

Numery katalogowe części wskazują również zastosowanie w przekładniach zgrabiarek występujących w maszynach różnych producentów. Dlatego przed zakupem należy sprawdzić przede wszystkim numer przekładni oraz numer starej krzywki prowadzącej, zamiast dobierać część wyłącznie według marki maszyny.

Jak prawidłowo dobrać krzywkę prowadzącą do przekładni zgrabiarki?

Przed zakupem należy sprawdzić:

• numer starej części – 43580791070200,
• numer katalogowy – 0.791.0702.00,
• alternatywny zapis numeru – 0791070200,
• typ przekładni zgrabiarki,
• kształt i profil starej prowadnicy,
• stan elementów współpracujących z prowadnicą,
• stan ramion oraz elementów mechanizmu sterującego.

Ważne: w przekładniach zgrabiarek Comer występują podobne wizualnie krzywki i prowadnice. Nie należy dobierać części wyłącznie na podstawie zdjęcia. Najpewniejszym kryterium jest zgodność numeru katalogowego.

43580791070200 – prowadnica czy krzywka prowadząca?

Produkt może występować w katalogach pod kilkoma nazwami. Najczęściej spotykane określenia to:

• prowadnica przekładni,
• krzywka prowadząca przekładni,
• krzywka przekładni zgrabiarki,
• prowadnica ramion zgrabiarki.

Wszystkie te określenia dotyczą funkcji elementu w mechanizmie sterowania ramionami wirnika. Przy wyszukiwaniu części najważniejszy pozostaje numer 43580791070200 / 0.791.0702.00.

Numery porównawcze / OEM

• 43580791070200
• 0791070200
• 0.791.0702.00
• 4358-0791070200
• 4358-0.791.0702.00
• 6460791070200
• 9791406
• 5700037729503

Cechy produktu

• krzywka prowadząca przekładni zgrabiarki,
• stosowana w mechanizmie wirnika zgrabiarki karuzelowej,
• powiązana z przekładnią Comer K-791A,
• steruje ruchem ramion podczas obrotu wirnika,
• umożliwia prawidłowe podnoszenie i opuszczanie palców zgrabiających,
• część mechanizmu sterującego przekładni zgrabiarki,
• numer katalogowy 0.791.0702.00.

Zawartość zestawu

1 szt. krzywki prowadzącej / prowadnicy przekładni Comer 43580791070200 / 0.791.0702.00.

Na co zwrócić uwagę przy montażu?

• porównaj numer nowej części ze starą prowadnicą,
• sprawdź stan powierzchni współpracujących z krzywką,
• skontroluj rolki, sworznie, tuleje i ramiona mechanizmu,
• sprawdź, czy na elementach współpracujących nie występuje nadmierny luz,
• przed montażem dokładnie oczyść wnętrze przekładni,
• sprawdź prawidłowe położenie prowadnicy przed zamknięciem przekładni,
• po złożeniu ręcznie sprawdź pełny cykl ruchu ramion.

Objawy zużycia krzywki prowadzącej zgrabiarki

Zużyta lub uszkodzona prowadnica przekładni zgrabiarki może powodować:

• nieprawidłowe podnoszenie palców zgrabiających,
• nierówną pracę ramion wirnika,
• nadmierne luzy mechanizmu sterującego,
• stuki dochodzące z przekładni,
• zacinanie się ramion,
• nieprawidłowe odkładanie pokosu,
• przyspieszone zużycie rolek i elementów prowadzących,
• widoczne wytarcie powierzchni roboczej krzywki.

Co sprawdzić podczas naprawy przekładni zgrabiarki?

Wymiana samej prowadnicy bez sprawdzenia elementów współpracujących może nie usunąć przyczyny nadmiernego luzu lub nierównej pracy wirnika.

Podczas naprawy warto skontrolować:

• ramiona mechanizmu sterującego,
• rolki współpracujące z krzywką,
• sworznie i tuleje,
• łożyska przekładni,
• wał centralny,
• koło talerzowe i wałek atakujący,
• uszczelnienia przekładni.

Sposób wymiany / montażu

1. Ustaw zgrabiarkę na równym i stabilnym podłożu.
2. Odłącz wał WOM i zabezpiecz maszynę przed przypadkowym uruchomieniem.
3. Zdemontuj elementy utrudniające dostęp do przekładni wirnika.
4. Przed demontażem zaznacz położenie elementów mechanizmu sterującego.
5. Otwórz przekładnię zgodnie z konstrukcją danego modelu.
6. Zdemontuj elementy współpracujące z krzywką prowadzącą.
7. Wyjmij zużytą prowadnicę.
8. Dokładnie sprawdź stan rolek, sworzni, tulei i ramion.
9. Oczyść powierzchnie montażowe.
10. Porównaj nową część 43580791070200 / 0.791.0702.00 z wymontowanym elementem.
11. Zamontuj nową prowadnicę we właściwym położeniu.
12. Zamontuj pozostałe elementy mechanizmu.
13. Przed zamknięciem przekładni sprawdź ręcznie ruch wszystkich ramion.
14. Zamknij przekładnię i zamontuj wcześniej zdemontowane elementy.
15. Wykonaj próbę pracy przy niskich obrotach i sprawdź prawidłowy ruch ramion zgrabiarki.

Ważne: prowadnica jest częścią mechanizmu sterującego pracą wszystkich ramion wirnika. Jej nieprawidłowe ustawienie może spowodować niewłaściwą pracę zgrabiarki, dlatego podczas montażu należy zachować prawidłowe położenie elementów mechanizmu.

Produkty powiązane

• 43580791370400 – wał centralny przekładni 9.791.406
• 43580792600000 – koło zębate Z72 przekładni
• 43582791711000 – korbowód przekładni
• 43580792520300 – wałek atakujący przekładni
• Przekładnie i części Comer
• Części do zgrabiarek karuzelowych

Uwagi

Produkt występuje w katalogach zarówno jako prowadnica, jak i krzywka prowadząca przekładni. Przy doborze należy kierować się przede wszystkim numerami 43580791070200 / 0791070200 / 0.791.0702.00.

Najczęściej zadawane pytania

Co to jest Comer 43580791070200?
To krzywka prowadząca / prowadnica przekładni zgrabiarki, występująca również pod numerem katalogowym 0.791.0702.00.

Do czego służy krzywka prowadząca w zgrabiarce?
Steruje ruchem ramion wirnika podczas jego obrotu, umożliwiając prawidłowe ustawienie palców podczas podbierania materiału i odkładania pokosu.

Do jakiej przekładni pasuje prowadnica 43580791070200?
Element jest powiązany z przekładnią Comer K-791A, w tym przekładnią o numerze 9.791.406.

Czy 0791070200 i 43580791070200 to ta sama część?
Tak. 0791070200 jest jednym z zapisów numeru odpowiadającego prowadnicy 43580791070200 / 0.791.0702.00.

Czy 0.791.0702.00 to krzywka przekładni zgrabiarki?
Tak. Numer 0.791.0702.00 odnosi się do krzywki prowadzącej stosowanej w mechanizmie przekładni zgrabiarki.

Jakie są objawy zużytej krzywki prowadzącej?
Typowe objawy to nierówna praca ramion, nieprawidłowe unoszenie palców, stuki, zwiększone luzy mechanizmu oraz problemy z prawidłowym odkładaniem pokosu.

Czy przy wymianie krzywki warto sprawdzić pozostałe części przekładni?
Tak. Szczególnie należy sprawdzić rolki i elementy prowadzące, sworznie, tuleje oraz ramiona. Zużyte elementy współpracujące mogą szybko uszkodzić nową prowadnicę.

Czy prowadnicę można dobrać tylko po modelu zgrabiarki?
Nie jest to najlepsza metoda. Najpewniejszy dobór zapewnia porównanie numeru przekładni oraz numeru starej części 43580791070200 / 0.791.0702.00.
