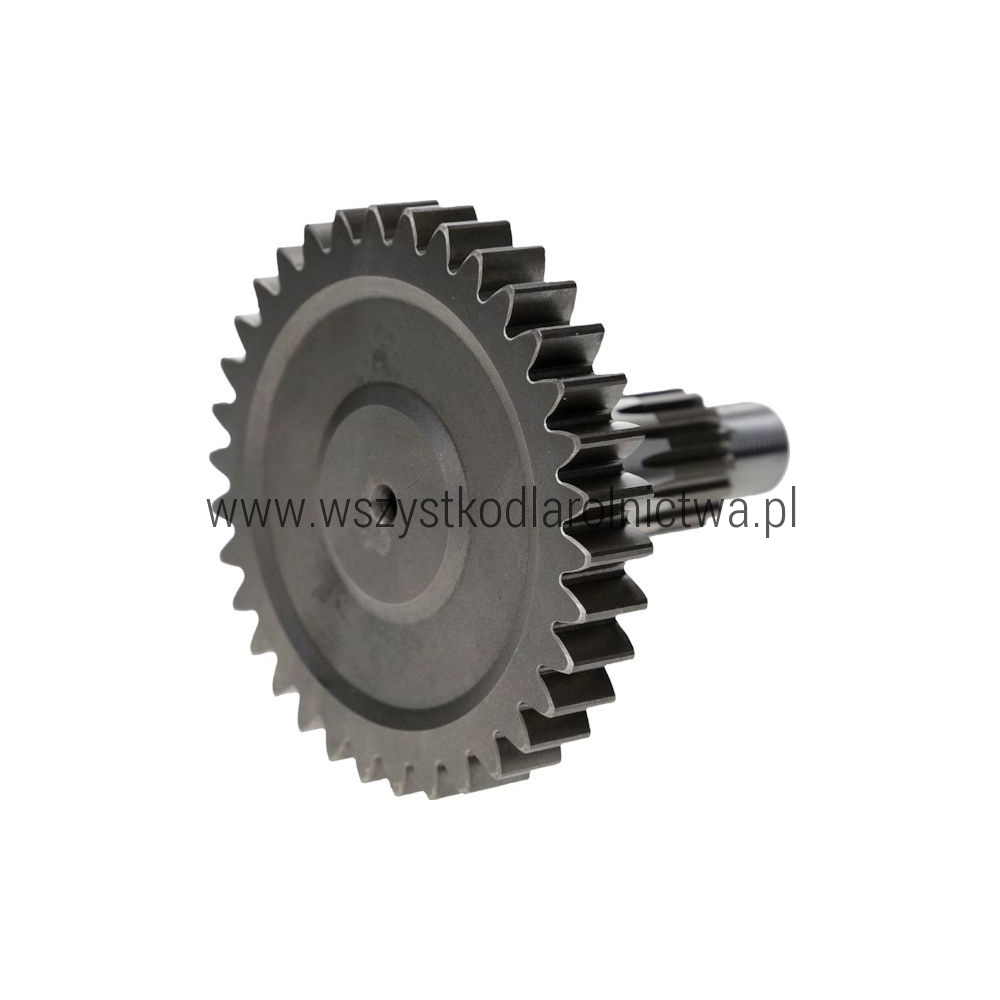

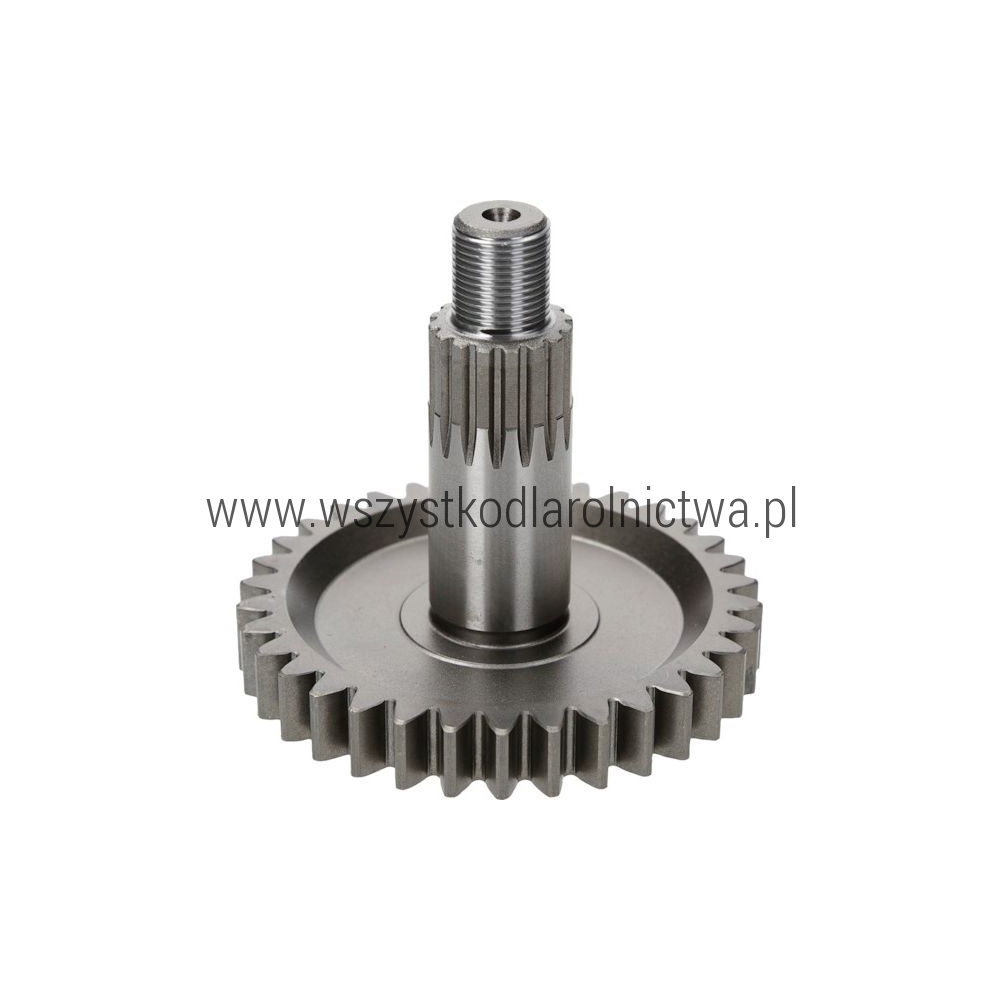

43580505500000 / 0.505.5000.00 Koło zębate z wałkiem Z34 M3 do listwy kosiarki dyskowej Comer

Opis produktu

Koło zębate z wałkiem Comer 43580505500000 / 0.505.5000.00 to element układu przeniesienia napędu stosowany w listwach tnących kosiarek dyskowych. Koło posiada 34 zęby – Z34 oraz uzębienie o module M3.

Element przenosi napęd pomiędzy kolejnymi zespołami listwy tnącej, umożliwiając prawidłowy obrót dysków roboczych. Koła tego typu pracują wewnątrz kosiska w układzie przekładni zębatych i są intensywnie obciążone podczas koszenia.

Numer katalogowy 0.505.5000.00 występuje w dokumentacji technicznej jako Gear Z34 M3. Potwierdzone zastosowanie obejmuje m.in. listwy kosiarek dyskowych oraz wybrane maszyny SIPMA, SaMASZ, Famarol, Unia i Claas.

Przy doborze koła zębatego Z34 M3 do kosiarki dyskowej należy zweryfikować przede wszystkim numer katalogowy 0.505.5000.00, liczbę zębów Z34 oraz moduł M3. Sam wygląd koła nie jest wystarczającym kryterium doboru.

Dane techniczne

Budowa i funkcja koła Z34 M3

Koło zębate z wałkiem Z34 M3 jest częścią przekładni znajdującej się wewnątrz listwy tnącej kosiarki dyskowej. Współpracując z pozostałymi kołami zębatymi kosiska, przekazuje moment obrotowy pomiędzy kolejnymi modułami napędzającymi dyski.

Prawidłowy stan uzębienia jest szczególnie ważny dla równomiernej i cichej pracy listwy. Uszkodzenie jednego koła może prowadzić do zwiększonego luzu, hałasu oraz przeciążenia kolejnych elementów przekładni.

Zastosowanie / Pasuje do

Koło 43580505500000 / 0.505.5000.00 Z34 M3 występuje w listwach tnących różnych kosiarek dyskowych. Potwierdzone zastosowania obejmują:

SIPMA

• KD 2510 KOS
• KD 2515 KOS
• KD 2910 KOS
• KD 2915 KOS

SaMASZ

• wybrane kosiarki dyskowe wykorzystujące koło 9505110 / 0.505.5000.00

Famarol

• wybrane kosiarki dyskowe z listwą wykorzystującą koło Z34 M3

Unia

• Alka – wybrane wersje kosiarek dyskowych

Claas

• Disco 250 – zastosowanie powiązane z numerem 933395

Numer 0.505.5000.00 występuje także w dokumentacji listew tnących innych producentów wykorzystujących system przekładni z kołem Z34 M3.

Przed zamówieniem należy porównać numer starego koła lub dokumentację konkretnej listwy tnącej. Sama marka kosiarki nie gwarantuje zgodności części.

Jak prawidłowo dobrać koło zębate do kosiarki dyskowej?

Przed zakupem należy sprawdzić:

• numer starej części – 43580505500000,
• numer katalogowy – 0.505.5000.00,
• alternatywny zapis – 0505500000,
• liczbę zębów – Z34,
• moduł uzębienia – M3,
• typ listwy tnącej,
• stan współpracujących kół zębatych i łożysk.

Z34 i M3 muszą być zgodne z konstrukcją przekładni. Koło o podobnej średnicy, ale innej liczbie zębów lub innym module nie będzie prawidłowo współpracowało z pozostałymi elementami kosiska.

Co oznacza Z34 M3?

Oznaczenie Z34 informuje, że koło posiada 34 zęby.

M3 oznacza moduł uzębienia równy 3 mm. Moduł określa geometrię zębów i musi odpowiadać modułowi koła współpracującego.

Dlatego podczas naprawy listwy tnącej nie wystarczy sprawdzić wyłącznie średnicy koła – należy potwierdzić zarówno liczbę zębów Z34, jak i moduł M3.

Potwierdzone zastosowanie w listwach tnących

Koło 0.505.5000.00 Z34 M3 występuje jako element przekładni listew kosiarek dyskowych. W dokumentacji technicznej spotykane jest m.in. w zespołach, w których przy każdym module dysku pracuje odpowiednie koło zębate.

Element jest stosowany razem z łożyskami i pozostałymi kołami przekładni listwy. Z tego względu podczas awarii jednego koła należy skontrolować cały sąsiadujący układ napędowy.

Numery porównawcze / OEM

• 43580505500000
• 0.505.5000.00
• 0505500000
• 9505110
• 933395

Cechy produktu

• koło zębate z wałkiem do listwy tnącej,
• 34 zęby – Z34,
• moduł uzębienia M3,
• element układu przeniesienia napędu dysków,
• do odpowiednich kosiarek dyskowych,
• potwierdzone zastosowanie w listwach tnących wielu modeli maszyn,
• numer katalogowy 0.505.5000.00.

Zawartość zestawu

1 szt. koła zębatego z wałkiem 43580505500000 / 0.505.5000.00 Z34 M3.

Na co zwrócić uwagę przy montażu?

• sprawdź stan wszystkich zębów współpracujących kół,
• skontroluj łożyska wałka,
• sprawdź luz w miejscach łożyskowania,
• usuń z wnętrza listwy wszystkie metalowe opiłki i fragmenty uszkodzonych zębów,
• sprawdź stan uszczelnień kosiska,
• zweryfikuj prawidłowe zazębienie kół,
• po złożeniu ręcznie sprawdź płynność obrotu całej listwy,
• przed uruchomieniem sprawdź właściwe smarowanie zgodnie z instrukcją kosiarki.

Objawy zużycia lub uszkodzenia koła Z34

Uszkodzone koło zębate listwy kosiarki dyskowej może powodować:

• stuki lub trzaski dochodzące z listwy tnącej,
• głośniejszą pracę przekładni,
• nadmierny luz w układzie napędowym,
• nierówną pracę dysków,
• blokowanie listwy tnącej,
• metalowe opiłki w środku kosiska,
• wykruszone, pęknięte lub wytarte zęby,
• brak napędu jednego lub kilku dysków.

Co sprawdzić podczas naprawy listwy tnącej?

Jeżeli doszło do uszkodzenia koła Z34 M3, przed montażem nowej części warto dokładnie sprawdzić:

• koła zębate znajdujące się po obu stronach uszkodzonego elementu,
• łożyska 6306 stosowane w odpowiednich konstrukcjach listwy,
• wałki i miejsca ich osadzenia,
• pierścienie zabezpieczające,
• uszczelnienia modułów dysków,
• obudowę listwy pod kątem uszkodzeń,
• obecność opiłków lub fragmentów zębów wewnątrz kosiska.

Nie zaleca się montowania nowego koła zębatego ze współpracującym kołem posiadającym mocno zużyte lub uszkodzone uzębienie.

Sposób wymiany / montażu

1. Ustaw kosiarkę na stabilnym podłożu.
2. Wyłącz ciągnik, odłącz WOM i zabezpiecz maszynę przed uruchomieniem.
3. Zabezpiecz uniesioną listwę tnącą przed przypadkowym opadnięciem.
4. Dokładnie oczyść kosisko przed rozpoczęciem demontażu.
5. Uzyskaj dostęp do uszkodzonego modułu przekładni listwy.
6. Zdemontuj elementy niezbędne do wyjęcia koła z wałkiem.
7. Usuń uszkodzone koło i dokładnie sprawdź sąsiadujące elementy.
8. Usuń z wnętrza listwy opiłki oraz pozostałości uszkodzonych zębów.
9. Sprawdź łożyska, uszczelnienia i powierzchnie osadzenia.
10. Porównaj nową część 43580505500000 / 0.505.5000.00 z wymontowanym elementem.
11. Zamontuj koło Z34 M3 we właściwym położeniu.
12. Sprawdź prawidłowe zazębienie i luz współpracujących kół.
13. Złóż listwę zgodnie z konstrukcją producenta maszyny.
14. Przed podłączeniem WOM ręcznie sprawdź płynność obrotu mechanizmu.
15. Po uruchomieniu na niskich obrotach skontroluj pracę i szczelność listwy.

Produkty powiązane

• 0.505.6001.00 – koło zębate Z36 M3 do listwy Comer
• 0.505.6002.00 – koło zębate Z45 M3 do listwy Comer
• Łożyska 6306 do listwy tnącej
• Części do kosiarek SIPMA KD
• Części do kosiarek SaMASZ
• Części do maszyn Famarol
• Części do maszyn Unia
• Części do maszyn Claas
• Przekładnie i części Comer

Uwagi

Przy uszkodzeniu uzębienia należy sprawdzić także współpracujące koła oraz łożyskowanie. Pozostawienie w kosisku metalowych opiłków lub uszkodzonego koła współpracującego może doprowadzić do szybkiego uszkodzenia nowej części.

Najczęściej zadawane pytania

Co to jest Comer 43580505500000?
To koło zębate z wałkiem Z34 M3 stosowane w układzie napędowym listew tnących odpowiednich kosiarek dyskowych.

Ile zębów ma koło 0.505.5000.00?
Koło posiada 34 zęby – Z34.

Jaki moduł ma koło 0.505.5000.00?
Moduł uzębienia wynosi M3.

Czy 43580505500000, 0505500000 i 0.505.5000.00 oznaczają tę samą część?
Tak. Numery te są stosowane w odniesieniu do koła zębatego Z34 M3.

Czy koło pasuje do kosiarki SIPMA?
Tak. Numer 0.505.5000.00 jest potwierdzony m.in. w katalogach kosiarek SIPMA KD 2510 KOS, KD 2515 KOS, KD 2910 KOS i KD 2915 KOS.

Czy koło Z34 M3 jest stosowane w kosiarkach SaMASZ i Famarol?
Tak, numer ten jest katalogowany również do odpowiednich kosiarek SaMASZ i Famarol. Przed zakupem należy jednak zweryfikować numer części dla konkretnej wersji listwy tnącej.

Czy 9505110 jest numerem porównawczym?
Tak. Numer 9505110 występuje jako oznaczenie porównawcze dla koła Z34 M3 0.505.5000.00.

Jak rozpoznać uszkodzone koło zębate w kosiarce dyskowej?
Typowe objawy to stuki, głośna praca listwy, zwiększony luz, nierówna praca dysków, metalowe opiłki oraz wykruszone lub mocno wytarte zęby.

Czy przy wymianie koła Z34 trzeba sprawdzić łożyska?
Tak. Przy naprawie warto skontrolować łożyska, współpracujące koła, uszczelnienia i miejsca osadzenia wałka. Uszkodzenie tych elementów może być przyczyną awarii koła zębatego.
