43582506700100 / 2.506.7001.00 Dysk tnący środkowy Z16 do listwy FR-506A 2,42 m ALKA UNIA Famarol Armasz Jar-Met Talex SIPMA Comer
Opis produktu

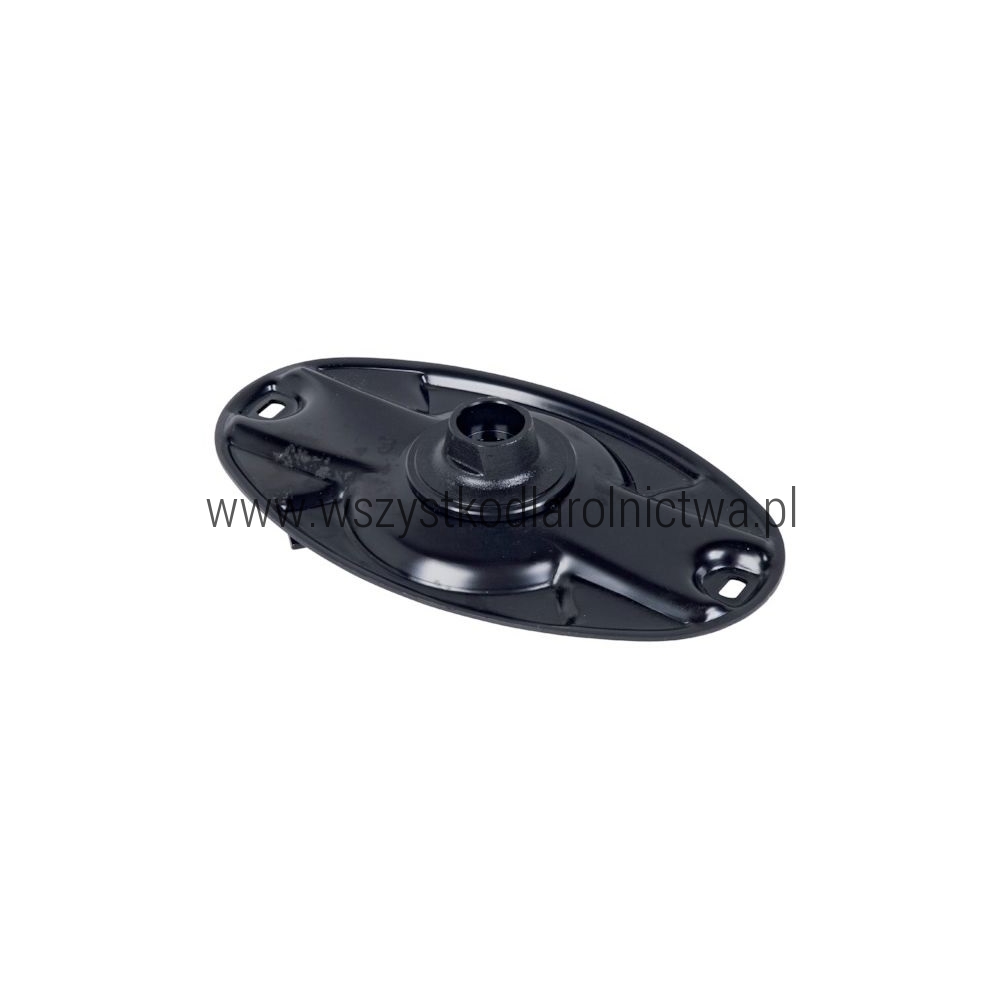

Dysk tnący Comer 43582506700100 / 2.506.7001.00 to środkowy dysk roboczy przeznaczony do listwy tnącej FR-506A 2,42 m / 9.506.201 stosowanej w kosiarkach dyskowych. Część występuje również pod numerem 2506700100.
Dysk posiada piastę z wielowypustem 16-zębowym (Z16). Do dysku mocowane są noże, które podczas pracy obracają się wraz z zespołem i wykonują właściwe cięcie roślin.
Numer 2.506.7001.00 jest potwierdzony w katalogach technicznych jako dysk rotora / dysk tnący. W odpowiedniej listwie tnącej występuje jako standardowy dysk roboczy, natomiast na skrajnej pozycji stosowany jest inny element – 2.506.7002.00.
Dysk jest katalogowany do odpowiednich kosiarek ALKA UNIA / Famarol oraz maszyn Armasz, Jar-Met, Talex i SIPMA wykorzystujących właściwą listwę Comer. Przed zakupem należy potwierdzić numer części i wersję listwy tnącej.
Dane techniczne
Wymiary
|
Wymiary dysku |
ok. 395 × 230 mm |
|
Piasta |
Z16 – 16 frezów / zębów |
Wartości 395 × 230 mm są potwierdzane dla dysku 2.506.7001.00 w katalogach części. W PricAT znajdują się również wymiary logistyczne 498 × 230 × 71 mm, których nie należy traktować jako wymiarów technicznych samego dysku.
Budowa i funkcja dysku tnącego
Dysk 2.506.7001.00 jest podstawowym elementem roboczym listwy tnącej. Jego zadaniem jest przeniesienie ruchu obrotowego na noże tnące oraz utrzymanie ich we właściwym położeniu podczas koszenia.
Piasta z 16-zębowym wielowypustem umożliwia współpracę dysku z odpowiednim zespołem napędowym listwy. Podczas pracy kolejne dyski obracają się z dużą prędkością, a zamocowane na nich noże wykonują cięcie roślin.
Dysk należy traktować jako element odpowiedzialny za prawidłową pracę zespołu tnącego. Pęknięcia, wygięcie lub uszkodzenie wielowypustu mogą powodować drgania i nieprawidłową pracę całej listwy.
Zastosowanie / Pasuje do
Dysk 43582506700100 / 2.506.7001.00 jest przeznaczony przede wszystkim do odpowiedniej listwy tnącej FR-506A 2,42 m / 9.506.201 oraz innych zespołów, w których katalog przewiduje dokładnie ten numer.
UNIA / Famarol
-
ALKA 2,1 – odpowiednie starsze wykonanie
-
ALKA 2,45 – odpowiednie starsze wykonanie
-
ALKA 2,8 – odpowiednie starsze wykonanie
-
odpowiednie kosiarki ALKA z dyskiem 2.506.7001.00
Armasz
-
odpowiednie kosiarki z listwą FR-506A 2,42 m
Jar-Met
-
odpowiednie kosiarki z listwą FR-506A 2,42 m
Talex
-
odpowiednie kosiarki z listwą FR-506A 2,42 m
SIPMA
-
odpowiednie kosiarki wykorzystujące listwę z dyskiem 2.506.7001.00
Comer
-
FR-506A 2,42 m
-
9.506.201
-
odpowiednie listwy tnące wykorzystujące dysk 2.506.7001.00
Przed zakupem należy sprawdzić numer na schemacie konkretnej listwy tnącej. Poszczególne wersje kosiarek tego samego producenta mogą wykorzystywać inne dyski.
Jak prawidłowo dobrać dysk do listwy FR-506A?
Przed zamówieniem należy sprawdzić:
-
numer produktu – 43582506700100,
-
numer katalogowy – 2.506.7001.00,
-
alternatywny numer – 2506700100,
-
oznaczenie listwy – 9.506.201 / FR-506A 2,42 m,
-
piastę – 16 zębów / frezów,
-
pozycję dysku na schemacie listwy,
-
stan mocowania noży,
-
stan piasty i współpracujących elementów napędu.
Nie należy dobierać dysku wyłącznie według średnicy lub wyglądu. W listwach Comer występują różne dyski o podobnej konstrukcji.
2.506.7001.00 a 2.506.7002.00 – jaka jest różnica?
W tej rodzinie listew występują dwa charakterystyczne elementy: standardowy dysk rotora 2.506.7001.00 oraz skrajny element 2.506.7002.00.
Nie są to te same części. Dokumentacja zespołu tnącego rozróżnia 2.506.7001.00 jako dysk rotora oraz 2.506.7002.00 jako CONVEYOR, dlatego należy zachować właściwe rozmieszczenie elementów.
Ile dysków 2.506.7001.00 występuje w listwie?
W potwierdzonej dokumentacji zespołu tnącego Comer dysk 2.506.7001.00 występuje w liczbie 4 sztuk, a w odpowiednim dłuższym wariancie zespołu 5 sztuk. Skrajny element 2.506.7002.00 występuje osobno.
Przy zakupie większej liczby dysków należy zawsze sprawdzić konfigurację konkretnej listwy, ponieważ liczba elementów zależy od jej wersji.
Numery porównawcze / OEM
Cechy produktu
-
dysk tnący / dysk rotora kosiarki dyskowej,
-
środkowe wykonanie dysku,
-
piasta z wielowypustem Z16 – 16 zębów,
-
przeznaczony do mocowania noży tnących,
-
pasuje do odpowiedniej listwy 9.506.201 / FR-506A 2,42 m,
-
stosowany w odpowiednich kosiarkach ALKA oraz innych maszynach wykorzystujących właściwą listwę Comer,
-
nie należy go mylić ze skrajnym elementem 2.506.7002.00,
-
numer katalogowy Comer 2.506.7001.00.
Zawartość zestawu
1 szt. dysku tnącego Comer 43582506700100 / 2.506.7001.00.
Objawy zużycia lub uszkodzenia dysku tnącego
Do typowych oznak uszkodzenia dysku należą:
-
pęknięcia lub odkształcenia,
-
bicie dysku podczas obrotu,
-
nadmierne drgania listwy tnącej,
-
uszkodzenie wielowypustu Z16,
-
wybite miejsca mocowania noży,
-
nierównomierna praca zespołu tnącego,
-
kontakt z sąsiednim dyskiem,
-
uszkodzenie po uderzeniu w kamień lub inną przeszkodę.
Pękniętego, wygiętego lub uszkodzonego dysku nie należy dalej eksploatować. Część pracuje z dużą prędkością obrotową i jej stan ma bezpośredni wpływ na bezpieczeństwo pracy kosiarki.
Co sprawdzić po uderzeniu dysku w przeszkodę?
Po uderzeniu w kamień lub inną przeszkodę warto sprawdzić cały współpracujący z dyskiem zespół:
-
noże i ich mocowania,
-
wielowypust dysku,
-
piastę,
-
wałek i łożyskowanie,
-
koła zębate listwy tnącej,
-
sąsiednie dyski,
-
ślizgi oraz korpus listwy.
Jeżeli po założeniu nowego dysku nadal występują drgania lub wyczuwalny luz, przed dalszą pracą należy znaleźć przyczynę w pozostałych elementach zespołu.
Na co zwrócić uwagę przy montażu?
-
potwierdź numer 2.506.7001.00,
-
sprawdź zgodność z listwą 9.506.201 / FR-506A,
-
potwierdź wielowypust Z16,
-
nie pomyl dysku z elementem 2.506.7002.00,
-
sprawdź stan piasty i powierzchni mocowania,
-
skontroluj noże i ich elementy mocujące,
-
po montażu sprawdź ręcznie swobodę obrotu,
-
upewnij się, że dysk nie koliduje z sąsiednimi elementami.
Sposób wymiany / montażu
-
Ustaw kosiarkę na stabilnym i równym podłożu.
-
Wyłącz silnik ciągnika, odłącz WOM i zabezpiecz maszynę przed przypadkowym uruchomieniem.
-
Odczekaj do całkowitego zatrzymania wszystkich elementów tnących.
-
Zabezpiecz listwę przed niekontrolowanym opadnięciem.
-
Oczyść miejsce wykonywania naprawy.
-
Zdemontuj noże lub elementy ograniczające dostęp do mocowania dysku.
-
Odkręć mocowanie i zdejmij uszkodzony dysk.
-
Sprawdź stan wielowypustu, piasty, łożyskowania i współpracujących elementów napędu.
-
Porównaj nowy 43582506700100 / 2.506.7001.00 ze zdemontowaną częścią.
-
Zamontuj nowy dysk we właściwym położeniu.
-
Zamontuj noże oraz wszystkie elementy mocujące i zabezpieczające.
-
Ręcznie sprawdź swobodę obrotu i brak kolizji pomiędzy dyskami.
-
Zamontuj wszystkie osłony ochronne.
-
Uruchom kosiarkę początkowo na niskich obrotach i sprawdź pracę zespołu.
-
Po krótkiej próbie ponownie skontroluj mocowania.
Produkty powiązane
UWAGA!
Nie znalazłeś potrzebnej części?
Ze względu na bardzo szeroki asortyment nie wszystkie dostępne produkty są jeszcze wprowadzone do naszego sklepu internetowego. Jeśli szukasz części, której nie ma na stronie, skontaktuj się z nami – sprawdzimy jej dostępność i pomożemy w doborze.
Telefon / SMS / WhatsApp: 732 565 888
E-mail: biuro@wszystkodlarolnictwa.pl
Możesz również przesłać przez WhatsApp zdjęcie części, tabliczki znamionowej lub numer katalogowy – ułatwi nam to dobór właściwego produktu.
Uwagi
Dysk 2.506.7001.00 jest standardowym dyskiem rotora z piastą Z16. Nie należy go mylić ze skrajnym elementem 2.506.7002.00. Przed zakupem należy sprawdzić numer i pozycję części na schemacie konkretnej listwy tnącej.
Najczęściej zadawane pytania
Co to jest Comer 43582506700100?
To środkowy dysk tnący / dysk rotora do listwy tnącej kosiarki dyskowej.
Jaki numer katalogowy ma dysk 43582506700100?
Numer katalogowy Comer to 2.506.7001.00. Spotykany jest również zapis 2506700100.
Do jakiej listwy pasuje dysk 2.506.7001.00?
Potwierdzone zastosowanie obejmuje listwę tnącą FR-506A 2,42 m / 9.506.201.
Ile frezów ma dysk 2.506.7001.00?
Dysk posiada piastę z wielowypustem Z16 – 16 zębów / frezów.
Jakie wymiary ma dysk 2506700100?
Dla numeru 2.506.7001.00 potwierdzane są wymiary około 395 × 230 mm. Przy doborze ważniejsza jest jednak zgodność numeru katalogowego i piasty Z16.
Czy 2.506.7001.00 pasuje do kosiarki ALKA?
Tak. Numer jest stosowany w odpowiednich starszych kosiarkach ALKA 2,1, ALKA 2,45 i ALKA 2,8. Należy potwierdzić wersję listwy tnącej.
Czy dysk pasuje do kosiarek Armasz, Jar-Met, Talex i SIPMA?
Tak, część jest katalogowana do odpowiednich kosiarek tych marek wykorzystujących właściwą listwę FR-506A / 9.506.201. Przed zakupem należy sprawdzić numer na schemacie maszyny.
Czy 2.506.7001.00 i 2.506.7002.00 to ten sam dysk?
Nie. 2.506.7001.00 jest dyskiem rotora, natomiast 2.506.7002.00 występuje jako CONVEYOR – skrajny element zespołu tnącego.
Czy można pracować z wygiętym dyskiem kosiarki?
Nie. Wygięty lub pęknięty dysk może powodować silne drgania, kolizję z sąsiednim elementem i uszkodzenie listwy tnącej. Taki element należy wymienić.
