Producenci: Comer

43580505600000 / 0.505.6000.00 Koło zębate Z45 M3 listwy tnącej kosiarki dyskowej ALKA UNIA Famarol SaMASZ Comer

Opis produktu

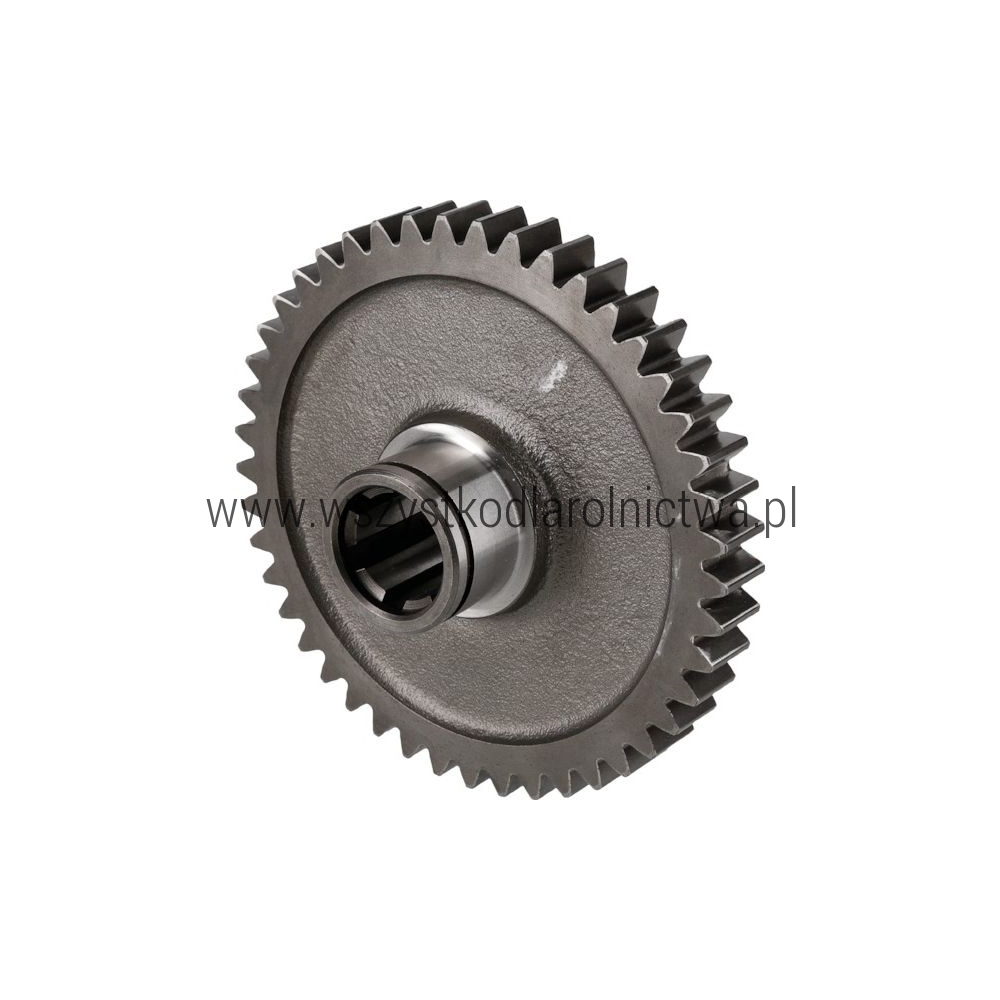

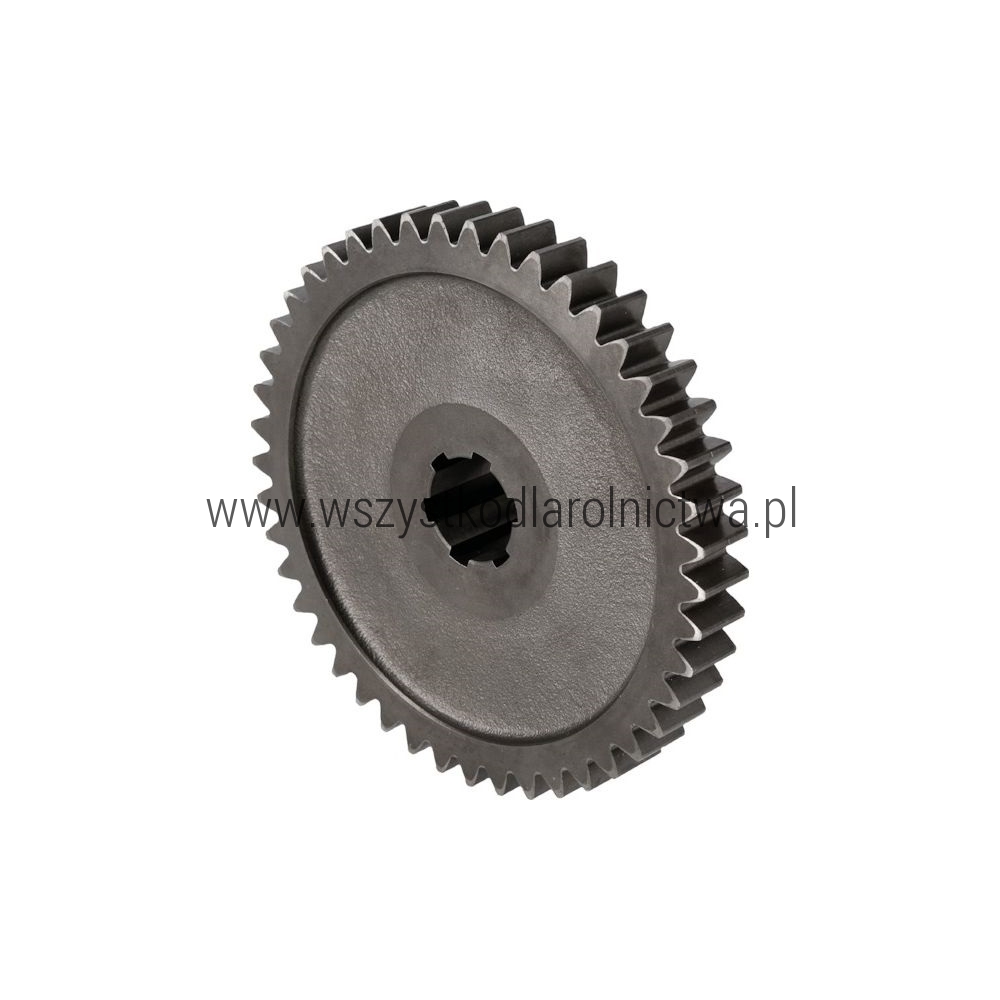

Koło zębate Comer 43580505600000 / 0.505.6000.00 Z45 M3 to element przekładni listwy tnącej kosiarki dyskowej. Posiada 45 zębów – Z45 oraz uzębienie o module M3.

Koło pracuje w układzie napędowym listwy tnącej i uczestniczy w przekazywaniu momentu obrotowego na mechanizm napędzający dyski. Numer 0.505.6000.00 jest katalogowany jako koło zębate Z45 M3 w zespołach tnących Comer.

Potwierdzone zastosowanie obejmuje m.in. listwy tnące ALKA L stosowane w kosiarkach dyskowych UNIA/Famarol. Koło występuje również w dokumentacji zespołów listwy Comer stosowanych w odpowiednich kosiarkach SaMASZ.

Przy doborze koła zębatego Z45 M3 do listwy tnącej kosiarki należy zwrócić szczególną uwagę na pełny numer katalogowy. W tych samych zespołach występuje również inne koło Z45 M3 o numerze 0.505.6002.00 – pomimo takiej samej liczby zębów i modułu są to różne części.

Dane techniczne

Budowa i funkcja koła Z45 M3

Koło zębate 0.505.6000.00 jest częścią mechanizmu przeniesienia napędu listwy tnącej. Współpracuje z pozostałymi elementami przekładni, umożliwiając prawidłowe przekazywanie napędu do zespołu dysków tnących.

W katalogach zespołów tnących koło 0.505.6000.00 Z45 M3 występuje razem m.in. z łożyskiem 6208/C3, tuleją, pierścieniami osadczymi oraz pozostałymi kołami zębatymi listwy.

Element pracuje pod znacznym obciążeniem, dlatego stan uzębienia, łożyskowania oraz współpracujących kół ma bezpośredni wpływ na trwałość całego układu napędowego kosiska.

Zastosowanie / Pasuje do

Koło 43580505600000 / 0.505.6000.00 jest potwierdzone katalogowo w odpowiednich listwach tnących kosiarek dyskowych.

UNIA / Famarol

• ALKA L 2,10
• ALKA L 2,45
• ALKA L 2,85

W rodzinie ALKA L koło występuje m.in. w listwach:

• 9.505.201.00 – listwa 5-dyskowa ALKA L
• 9.506.201.00 – listwa 6-dyskowa ALKA L
• odpowiednie listwy 7-dyskowe ALKA L

SaMASZ

• odpowiednie kosiarki dyskowe z listwą tnącą Comer
• odpowiednie zespoły listwy Comer KDL

Comer

• odpowiednie listwy tnące wykorzystujące koło 0.505.6000.00 Z45 M3

Przed zakupem należy sprawdzić numer koła w katalogu konkretnej listwy. W zespołach tnących występuje kilka podobnych kół zębatych, w tym dwa różne koła Z45 M3.

Jak prawidłowo dobrać koło zębate do listwy tnącej?

Przed zamówieniem należy sprawdzić:

• numer produktu – 43580505600000,
• numer katalogowy – 0.505.6000.00,
• alternatywny zapis – 0505600000,
• liczbę zębów – Z45,
• moduł uzębienia – M3,
• oznaczenie listwy tnącej,
• położenie koła w przekładni,
• stan koła współpracującego i łożysk.

Sama informacja „Z45 M3” nie wystarcza do prawidłowego doboru. W tej rodzinie listew występuje również koło 0.505.6002.00 Z45 M3, które ma inne wykonanie i numer katalogowy.

0.505.6000.00 a 0.505.6002.00 – ważna różnica

W odpowiednich listwach tnących występują dwa różne koła zębate Z45 M3:

Nie należy traktować tych numerów jako zamiennych tylko dlatego, że oba koła mają 45 zębów i moduł M3. Przy zakupie należy porównać pełny numer starej części i jej miejsce w katalogu listwy.

Koła zębate stosowane w listwie ALKA L

Taki układ pokazuje, dlaczego podczas naprawy listwy tnącej należy identyfikować koło po pełnym numerze katalogowym, a nie tylko po liczbie zębów.

Numery porównawcze / OEM

• 43580505600000
• 0.505.6000.00
• 0505600000

Cechy produktu

• koło zębate do listwy tnącej kosiarki dyskowej,
• 45 zębów – Z45,
• moduł M3,
• element przekładni napędu dysków tnących,
• potwierdzone zastosowanie w listwach ALKA L,
• stosowane w odpowiednich zespołach tnących Comer,
• zastosowanie również w odpowiednich listwach Comer używanych przez SaMASZ,
• numer katalogowy 0.505.6000.00.

Zawartość zestawu

1 szt. koła zębatego Z45 M3 Comer 43580505600000 / 0.505.6000.00.

Na co zwrócić uwagę przy montażu?

• sprawdź pełny numer starego koła,
• nie pomyl 0.505.6000.00 z 0.505.6002.00,
• skontroluj uzębienie koła współpracującego,
• sprawdź łożysko 6208/C3 oraz jego miejsce osadzenia,
• skontroluj tuleje i pierścienie osadcze,
• usuń z wnętrza listwy opiłki oraz fragmenty uszkodzonych zębów,
• sprawdź stan uszczelnień,
• po złożeniu zweryfikuj prawidłowe zazębienie i płynność pracy mechanizmu.

Objawy zużycia lub uszkodzenia koła Z45

Uszkodzone koło zębate listwy tnącej Z45 M3 może powodować:

• stuki i trzaski dochodzące z listwy tnącej,
• głośną pracę przekładni kosiska,
• nierówną pracę dysków,
• nadmierny luz w mechanizmie napędowym,
• wykruszone lub wytarte zęby,
• metalowe opiłki w listwie,
• blokowanie napędu,
• brak prawidłowego napędu części zespołu tnącego.

Co sprawdzić po uszkodzeniu koła zębatego?

Jeżeli doszło do uszkodzenia koła 0.505.6000.00, przed zamontowaniem nowej części należy ustalić przyczynę awarii. Warto skontrolować:

• współpracujące koła zębate,
• łożyska listwy tnącej,
• wałki i tuleje,
• piasty i mocowania dysków,
• pierścienie zabezpieczające,
• uszczelnienia,
• stan środka smarnego,
• wnętrze listwy pod kątem opiłków i fragmentów zębów.

Nie zaleca się montowania nowego koła zębatego razem z mocno zużytym lub uszkodzonym kołem współpracującym. Może to spowodować szybkie uszkodzenie nowej części.

Sposób wymiany / montażu

1. Ustaw kosiarkę na stabilnym i równym podłożu.
2. Wyłącz ciągnik, odłącz WOM i zabezpiecz maszynę przed przypadkowym uruchomieniem.
3. Zabezpiecz listwę tnącą przed niekontrolowanym opadnięciem.
4. Dokładnie oczyść miejsce wykonywania naprawy.
5. Uzyskaj dostęp do odpowiedniego zespołu przekładni listwy.
6. Zdemontuj elementy zabezpieczające oraz części wymagane do wyjęcia koła.
7. Wyjmij uszkodzone koło zębate.
8. Sprawdź współpracujące koła, łożyska, tuleje i miejsca osadzenia.
9. Dokładnie usuń wszystkie opiłki oraz fragmenty uszkodzonego uzębienia.
10. Porównaj nowe koło 43580505600000 / 0.505.6000.00 Z45 M3 ze zdemontowanym elementem.
11. Zamontuj nowe koło w prawidłowym miejscu.
12. Zamontuj pierścienie zabezpieczające i pozostałe elementy zgodnie z dokumentacją listwy.
13. Sprawdź zazębienie oraz luzy mechanizmu.
14. Przed uruchomieniem sprawdź ręcznie płynność pracy listwy, jeżeli konstrukcja maszyny na to pozwala.
15. Po uruchomieniu na niskich obrotach skontroluj pracę i szczelność zespołu tnącego.

Produkty powiązane

• 43580505500000 / 0.505.5000.00 – koło zębate Z34 M3 Comer
• 05056001 / 0.505.6001.00 – koło zębate Z36 M3 Comer
• 43580505600200 / 0.505.6002.00 – koło zębate Z45 M3 Comer – inne wykonanie
• 43580142710300 – tuleja podporowa listwy tnącej Comer
• Łożysko 6208/C3 do listwy tnącej
• Części do kosiarek ALKA
• Części do maszyn UNIA
• Części do maszyn Famarol
• Części do kosiarek SaMASZ
• Listwy tnące, przekładnie i części Comer

Uwagi

0.505.6000.00 oraz 0.505.6002.00 to dwa różne koła Z45 M3. Przed zakupem należy sprawdzić pełny numer starej części i jej pozycję w katalogu listwy tnącej.

Najczęściej zadawane pytania

Co to jest Comer 43580505600000?
To koło zębate Z45 M3 do przekładni listwy tnącej kosiarki dyskowej.

Jaki numer katalogowy ma koło 43580505600000?
Numer katalogowy Comer to 0.505.6000.00, spotykany również w zapisie 0505600000.

Ile zębów ma koło 0.505.6000.00?
Koło posiada 45 zębów – Z45.

Jaki moduł ma koło 0.505.6000.00?
Moduł uzębienia wynosi M3.

Czy koło 0.505.6000.00 pasuje do kosiarki ALKA L?
Tak. Koło jest katalogowane w listwach kosiarek dyskowych ALKA L 2,10, 2,45 i 2,85.

Czy 0.505.6000.00 i 0.505.6002.00 to ta sama część?
Nie. Oba koła mają oznaczenie Z45 M3, ale posiadają różne numery i wykonanie. Nie należy traktować ich jako bezpośrednio zamiennych.

Jak odróżnić dwa koła Z45 M3 w listwie ALKA?
Najpewniejszym sposobem jest sprawdzenie pełnego numeru katalogowego oraz miejsca koła na schemacie listwy.

Co sprawdzić po uszkodzeniu koła Z45 w listwie tnącej?
Należy skontrolować koło współpracujące, łożyska, wałki, tuleje, pierścienie zabezpieczające i uszczelnienia oraz dokładnie usunąć metalowe opiłki z wnętrza listwy.

Czy nowe koło można zamontować ze zużytym kołem współpracującym?
Nie jest to zalecane. Mocno zużyte uzębienie współpracującego elementu może przyspieszyć uszkodzenie nowego koła.
