43580505600200 / 0.505.6002.00 Koło zębate Z45 M3 listwy tnącej kosiarki dyskowej ALKA SaMASZ Famarol UNIA Comer

Opis produktu

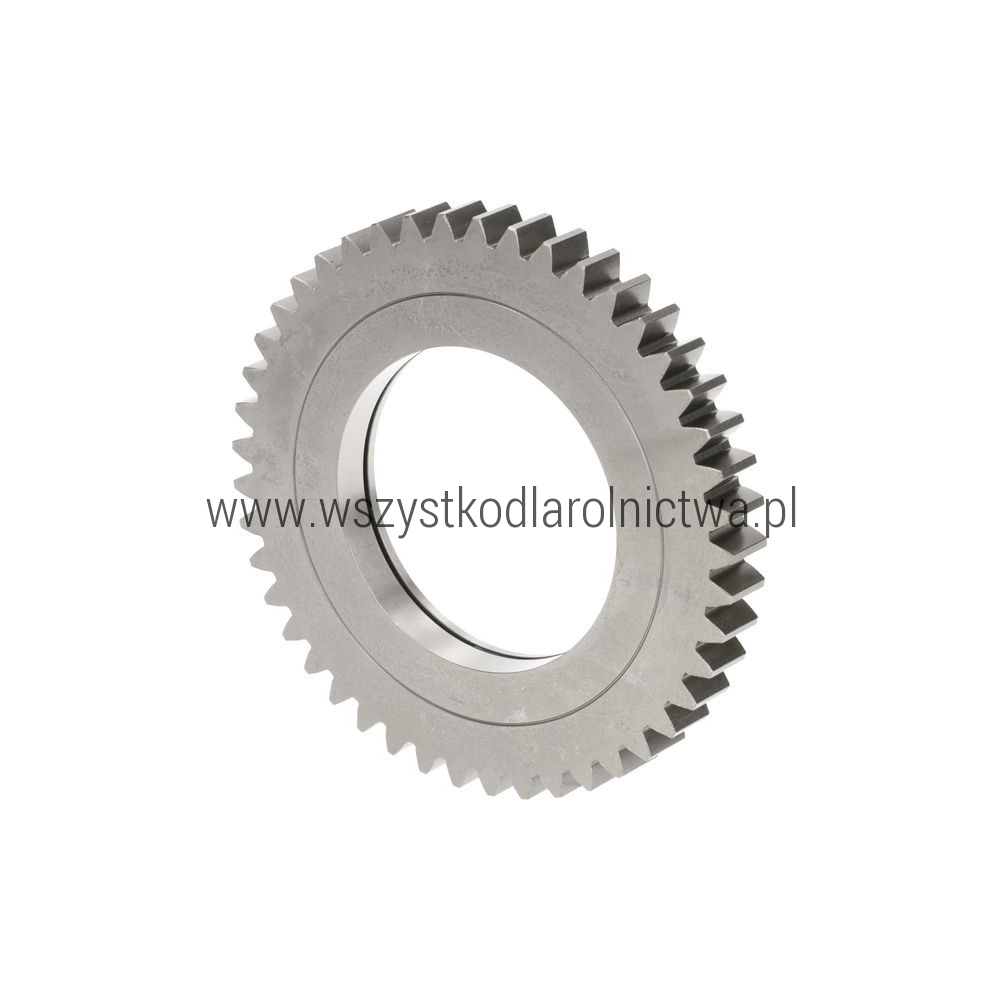

Koło zębate Comer 43580505600200 / 0.505.6002.00 Z45 M3 to element przekładni listwy tnącej kosiarki dyskowej. Koło posiada 45 zębów – Z45 oraz uzębienie o module M3.

Element pracuje wewnątrz listwy tnącej i uczestniczy w przekazywaniu napędu pomiędzy kolejnymi zespołami kosiska. Numer 0.505.6002.00 jest potwierdzony w katalogach listew tnących Comer jako GEAR Z45 M3.

Koło jest stosowane m.in. w listwach tnących kosiarek dyskowych ALKA oraz odpowiednich zespołach tnących stosowanych w maszynach SaMASZ, Famarol i UNIA.

Przy doborze koła zębatego Z45 M3 do kosiarki dyskowej należy sprawdzić numer katalogowy 0.505.6002.00, liczbę zębów Z45 oraz moduł uzębienia M3. Nie należy dobierać koła wyłącznie na podstawie jego średnicy lub wyglądu.

Dane techniczne

Budowa i funkcja koła Z45 M3

Koło zębate Z45 M3 pracuje wewnątrz przekładni listwy tnącej kosiarki dyskowej. Współpracuje z pozostałymi kołami zębatymi, umożliwiając przekazywanie momentu obrotowego pomiędzy kolejnymi modułami napędzającymi dyski.

W katalogu 7-dyskowej listwy Comer 9.507.201.10 koło 0.505.6002.00 występuje jako pozycja 68 i jest opisane jako GEAR Z45 M3. W tym samym układzie pracuje m.in. z kołami Z34 M3, łożyskami oraz elementami uszczelniającymi listwy.

Zastosowanie / Pasuje do

Koło 43580505600200 / 0.505.6002.00 jest przeznaczone do odpowiednich listew tnących kosiarek dyskowych wykorzystujących układ Comer.

Comer

• listwy tnące wykorzystujące koło 0.505.6002.00 Z45 M3
• 7-dyskowa listwa 9.507.201.10

UNIA / Famarol

• ALKA L
• ALKA XL – odpowiednie wersje listwy tnącej
• odpowiednie kosiarki dyskowe Famarol wykorzystujące listwę Comer

SaMASZ

• odpowiednie kosiarki dyskowe z listwą tnącą Comer

Przed zakupem należy potwierdzić numer starego koła lub sprawdzić katalog konkretnej listwy tnącej. W zależności od wersji i roku produkcji kosiarki mogą występować różne rozwiązania przekładni listwy.

Jak prawidłowo dobrać koło zębate do listwy tnącej?

Przed zamówieniem należy sprawdzić:

• numer części – 43580505600200,
• numer katalogowy – 0.505.6002.00,
• alternatywny zapis – 0505600200,
• liczbę zębów – Z45,
• moduł uzębienia – M3,
• oznaczenie listwy tnącej,
• stan współpracujących kół i łożysk.

Liczba zębów i moduł muszą być zgodne z konstrukcją listwy. Koło o podobnej średnicy, ale innej liczbie zębów lub module nie może być traktowane jako zamienne.

Co oznacza Z45 M3?

Oznaczenia te są szczególnie ważne podczas naprawy listwy. Moduł określa geometrię uzębienia, dlatego koło musi być dopasowane do współpracujących z nim elementów przekładni.

Koło Z45 M3 a koło Z34 M3

W odpowiednich listwach Comer występują zarówno koła Z45 M3, jak i Z34 M3. Są to różne części i nie należy ich ze sobą zamieniać.

Oba koła mogą występować w tej samej przekładni listwy tnącej, ale pełnią określone przez konstrukcję zespołu funkcje i mają inną liczbę zębów.

Numery porównawcze / OEM

• 43580505600200
• 0.505.6002.00
• 0505600200
• 6460505600200

Cechy produktu

• koło zębate do listwy tnącej kosiarki dyskowej,
• 45 zębów – Z45,
• moduł M3,
• element przekładni napędzającej dyski tnące,
• stosowane w odpowiednich listwach Comer,
• zastosowanie m.in. w systemach ALKA oraz odpowiednich kosiarkach SaMASZ i Famarol/UNIA,
• numer katalogowy 0.505.6002.00.

Zawartość zestawu

1 szt. koła zębatego Z45 M3 Comer 43580505600200 / 0.505.6002.00.

Na co zwrócić uwagę przy montażu?

• sprawdź stan zębów współpracującego koła,
• skontroluj łożyska i miejsca ich osadzenia,
• sprawdź luzy wałków i modułów dysków,
• usuń z wnętrza listwy wszystkie opiłki i fragmenty uszkodzonych zębów,
• sprawdź stan uszczelniaczy i O-ringów,
• zweryfikuj prawidłowe zazębienie po złożeniu,
• przed uruchomieniem sprawdź płynność pracy całej listwy,
• sprawdź właściwy poziom i stan środka smarnego zgodnie z instrukcją maszyny.

Objawy zużycia lub uszkodzenia koła Z45

Uszkodzone koło zębate listwy tnącej Z45 M3 może powodować:

• stuki i trzaski dochodzące z listwy,
• głośną pracę przekładni kosiska,
• nadmierny luz w układzie napędowym,
• nierówną pracę dysków,
• blokowanie listwy tnącej,
• wykruszenie lub wytarcie zębów,
• metalowe opiłki wewnątrz listwy,
• brak prawidłowego napędu części dysków.

Co sprawdzić podczas naprawy listwy tnącej?

Uszkodzenie koła zębatego często jest skutkiem problemu występującego w innym miejscu mechanizmu. Dlatego przed zamontowaniem nowego koła należy skontrolować:

• współpracujące koła zębate,
• łożyska 6306 występujące w odpowiednich listwach,
• piasty dysków,
• wałki i tuleje,
• uszczelniacze i O-ringi,
• elementy mocujące,
• stan wnętrza listwy oraz obecność metalowych opiłków.

Nie zaleca się montowania nowego koła Z45 z mocno zużytym lub uszkodzonym kołem współpracującym. Może to spowodować przyspieszone zużycie nowej części.

Sposób wymiany / montażu

1. Ustaw kosiarkę na stabilnym i równym podłożu.
2. Wyłącz ciągnik, odłącz WOM i zabezpiecz maszynę przed przypadkowym uruchomieniem.
3. Zabezpiecz listwę tnącą przed niekontrolowanym opadnięciem.
4. Oczyść zewnętrzną powierzchnię kosiska przed rozpoczęciem naprawy.
5. Uzyskaj dostęp do odpowiedniego modułu listwy tnącej.
6. Zdemontuj elementy wymagane do wyjęcia uszkodzonego koła.
7. Usuń koło Z45 i sprawdź stan współpracujących części.
8. Dokładnie usuń opiłki oraz fragmenty uszkodzonego uzębienia.
9. Sprawdź łożyska, wałki, piasty i uszczelnienia.
10. Porównaj nowe koło 43580505600200 / 0.505.6002.00 Z45 M3 ze zdemontowaną częścią.
11. Zamontuj nowe koło we właściwym położeniu.
12. Sprawdź prawidłowe zazębienie i luz współpracujących elementów.
13. Złóż listwę zgodnie z dokumentacją techniczną maszyny.
14. Przed uruchomieniem ręcznie sprawdź płynność pracy mechanizmu, jeżeli konstrukcja na to pozwala.
15. Po uruchomieniu na niskich obrotach skontroluj pracę oraz szczelność listwy.

Produkty powiązane

• 43580505500000 / 0.505.5000.00 – koło zębate Z34 M3 Comer
• 43580142710300 – tuleja listwy tnącej Comer
• 0.505.7100.00 – tuleja listwy tnącej Comer
• 0.505.1302.00 – piasta / mocowanie dysku Comer
• Łożyska 6306 do listwy tnącej
• Części do kosiarek ALKA
• Części do kosiarek SaMASZ
• Części do maszyn Famarol
• Części do maszyn UNIA
• Listwy tnące, przekładnie i części Comer

Uwagi

W części ofert internetowych numer 43580505600200 jest błędnie łączony z oznaczeniem 0.505.6000.00. Dla opisywanego produktu w PricAT oraz katalogach listwy tnącej potwierdzony został numer 0.505.6002.00 i oznaczenie Z45 M3.

Najczęściej zadawane pytania

Co to jest Comer 43580505600200?
To koło zębate Z45 M3 stosowane w przekładni listwy tnącej kosiarki dyskowej.

Ile zębów ma koło 0.505.6002.00?
Koło posiada 45 zębów – Z45.

Jaki moduł ma koło Comer 0.505.6002.00?
Moduł uzębienia wynosi M3.

Czy 43580505600200, 0.505.6002.00 i 0505600200 oznaczają tę samą część?
Tak. Oznaczenia odnoszą się do koła zębatego Z45 M3.

Czy koło 0.505.6002.00 pasuje do kosiarki ALKA?
Tak. Numer ten jest katalogowany jako koło Z45 M3 do odpowiednich listew tnących ALKA.

Czy koło Z45 M3 występuje w kosiarkach SaMASZ?
Tak. Koło 0.505.6002.00 występuje w katalogach odpowiednich listew dyskowych Comer stosowanych w kosiarkach SaMASZ.

Czy koło 0.505.6002.00 pasuje do Famarol i UNIA?
Numer jest katalogowany do odpowiednich kosiarek i listew tnących Famarol/UNIA, w tym systemu ALKA. Przed zakupem należy jednak potwierdzić wersję listwy.

Czy Z45 M3 można zastąpić kołem Z34 M3?
Nie. Koła mają ten sam moduł M3, ale inną liczbę zębów i pełnią określoną funkcję w przekładni listwy. Z45 i Z34 nie są zamienne.

Co sprawdzić po uszkodzeniu koła zębatego listwy tnącej?
Należy skontrolować współpracujące koła, łożyska, piasty, wałki i uszczelnienia oraz dokładnie usunąć z wnętrza listwy wszystkie opiłki i fragmenty uszkodzonego uzębienia.
