080135006 Zestaw naprawczy haka TUZ kat. 2 18 mm CBM Case IH Claas Deutz-Fahr John Deere Landini Massey Ferguson McCormick Ford New Holland Renault Steyr Zetor

Opis produktu

Zestaw naprawczy haka CBM 080135006 przeznaczony jest do regeneracji mechanizmu blokującego automatycznego haka cięgła dolnego w trzypunktowym układzie zawieszenia TUZ kategorii 2.

Jest to standardowa wersja zestawu do haka CBM o potwierdzonej szerokości 18 mm. Zestaw może być stosowany zarówno po lewej, jak i prawej stronie odpowiedniego układu zawieszenia.

Produkt występuje w zastosowaniach do wielu ciągników marek Case IH, Claas, Deutz-Fahr, John Deere, Landini, Massey Ferguson, McCormick, Ford, New Holland, Renault, Steyr i Zetor.

Zestaw pozwala naprawić mechanizm zatrzaskowy haka bez konieczności wymiany kompletnego dolnego haka, jeżeli jego korpus, powierzchnia współpracująca z kulą oraz punkty mocowania pozostają w dobrym stanie.

Numer 080135006 występuje również pod oznaczeniami porównawczymi i OEM, m.in. 08.0135.00.6, 80135006, 5189339, VPL3906 oraz 3654729M91.

Dane techniczne

Wymiary

W aktualnym PricAT dla numeru 080135006 występują również wartości 120 × 90 × 25 mm. Są to dane logistyczne związane z opakowaniem / transportem i nie należy traktować ich jako technicznych wymiarów montażowych elementów zestawu.

Budowa i funkcja

Automatyczny hak dolnego ramienia TUZ wykorzystuje mechanizm zatrzaskowy, którego zadaniem jest pewne zamknięcie haka po wprowadzeniu kuli narzędzia.

Zestaw 080135006 służy do regeneracji elementów tego mechanizmu. Typowy zestaw dla tego numeru obejmuje element blokujący, sprężynę oraz kołki sprężyste odpowiedzialne za prawidłową pracę i powrót mechanizmu.

Prawidłowo działająca blokada powinna poruszać się swobodnie, automatycznie wracać do pozycji roboczej oraz pewnie utrzymywać kulę zaczepową w haku.

Zastosowanie / Pasuje do

Case IH

• C50, C60, C70, C80, C90
• CX50, CX60, CX70, CX80, CX90, CX100
• JXU 70, 75, 80, 85, 90, 95, 105, 115
• JXC 1060C, 1070C, 1075C, 1085C, 1095C
• MX 80C, 90C, 100, 100C, 110, 120, 135, 150, 170
• MXU 100, 110, 115, 125, 135
• MXM 120, 130, 140, 155, 175, 190
• Maxxum 100, 110, 115, 120, 125, 130, 140
• Puma 115, 125, 140, 155
• Farmall C 55, 65, 75, 85, 95, 105, 115
• wybrane modele Quantum

Claas

• wybrane ciągniki serii Nectis wyposażone w hak CBM kat. 2

Deutz-Fahr

• wybrane ciągniki wyposażone w automatyczne haki dolne CBM kategorii 2

John Deere

• 5620, 5720, 5820
• 5065M, 5070M, 5075M, 5080M, 5085M, 5090M, 5095M, 5100M, 5105M, 5115M
• 5080R, 5090R, 5100R, 5115R

Landini

• Powerfarm 100 – wybrane wykonania z szybkozłączem CBM
• Globalfarm 100 – wybrane wykonania z szybkozłączem CBM
• inne ciągniki wyposażone w hak CBM kat. 2 odpowiadający numerowi 3654729M91

Massey Ferguson

• 5425, 5435, 5445, 5455, 5460, 5465
• 6235, 6245, 6255, 6260, 6265, 6270, 6280, 6290
• wybrane wykonania serii 5400, 6200 i 6400 wyposażone w hak CBM kat. 2

McCormick

• C-MAX 60, 75, 80, 85, 90, 95, 100, 105, 110
• wybrane ciągniki z hakiem CBM kat. 2 odpowiadającym numerom 370031A1 / 3654729M91

Ford / New Holland

• 8160, 8260, 8360, 8560
• TM110, TM115, TM120, TM125, TM130, TM135, TM140, TM150, TM155, TM165, TM175, TM190
• T6010, T6020, T6030, T6040, T6050, T6060, T6070, T6080
• T4.55, T4.65, T4.75, T4.85, T4.95, T4.105, T4.115
• T5.75, T5.80, T5.85, T5.90, T5.95, T5.100, T5.105, T5.110, T5.115
• T5030, T5040, T5050, T5060
• TL70, TL80, TL90, TL100
• TL70A, TL80A, TL90A, TL100A
• TS100A, TS110A, TS115A, TS125A, TS135A
• wybrane T4000, T4000F, TNA, TNF i TSA

Renault

• wybrane ciągniki wyposażone w automatyczne haki dolne CBM kategorii 2

Steyr

• Kompakt 360, 370, 375, 4065, 4075, 4080, 4085, 4090, 4095, 4100, 4105, 4110, 4115, 4120
• Kompakt 485, 495
• Profi 4110, 4115, 4120, 4125, 4130, 4135, 4140, 4145
• Profi 6115, 6125, 6130, 6135, 6140, 6145

Zetor

• Proxima
• Proxima Plus
• Proxima Power
• Forterra
• Forterra HS
• Forterra HSX
• Forterra HD

Uwaga: w obrębie jednej serii ciągnika mogą występować różne wykonania dolnych ramion i haków. Sam model ciągnika nie powinien być jedynym kryterium doboru zestawu.

Jak prawidłowo dobrać zestaw naprawczy haka?

Przed zamówieniem należy sprawdzić:

• numer na starym zestawie, haku lub w katalogu ciągnika,
• producenta haka – CBM,
• kategorię – kat. 2,
• szerokość – 18 mm,
• wersję mechanizmu blokującego,
• kształt zapadki oraz rozmieszczenie kołków sprężystych,
• stan korpusu haka,
• numer OEM przypisany do danego ciągnika.

Nie należy dobierać zestawu wyłącznie na podstawie wyglądu. Zestawy do haków kategorii 2, 2S i 3 mogą być do siebie podobne, ale nie są automatycznie zamienne.

080135006 a 080137006 i 080138006 – jaka jest różnica?

Przed zamianą należy sprawdzić numer haka i kategorię TUZ. 080135006 jest wersją kategorii 2 i nie należy zastępować go zestawem kategorii 3 tylko dlatego, że elementy wyglądają podobnie.

Numery porównawcze / OEM

• 080135006
• 08.0135.00.6
• 80135006
• 41735
• 80087006
• VPL3906
• TO625
• T0625
• 5189338
• 5189339
• 5189343
• R222164
• R222165
• GI-2-OL KIT
• GI2OLKIT
• 3654729M91
• 370031A1
• 359044A1
• 93-8631
• 938631

Cechy produktu

• zestaw naprawczy automatycznego haka dolnego TUZ,
• producent CBM,
• kategoria 2,
• wersja standard,
• szerokość 18 mm,
• zastosowanie po lewej i prawej stronie,
• przeznaczony do regeneracji mechanizmu blokującego haka,
• umożliwia naprawę mechanizmu bez wymiany kompletnego haka, jeżeli korpus jest sprawny,
• szerokie zastosowanie w ciągnikach wielu producentów.

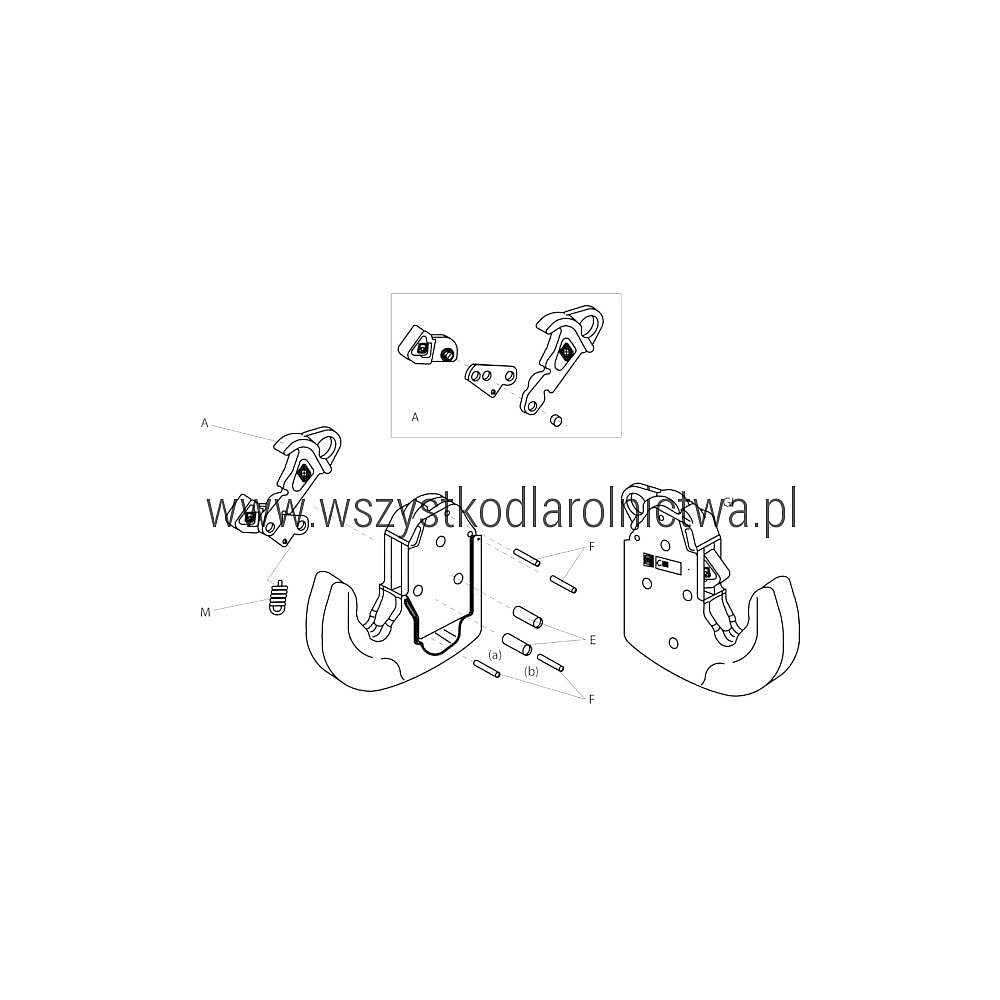

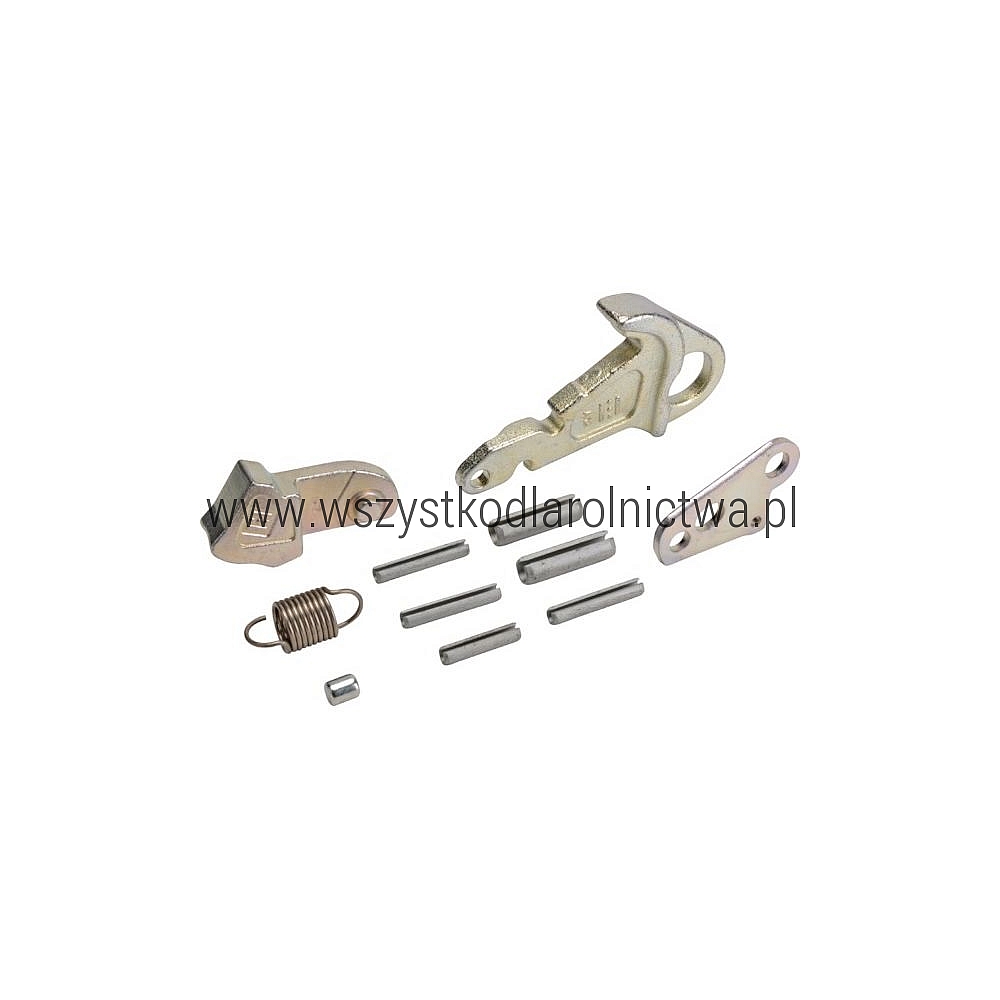

Zawartość zestawu

Według katalogów dla zestawu odpowiadającego numerowi 080135006 komplet obejmuje:

• 1 × zespół elementu blokującego / zapadki,
• 1 × sprężyna,
• 2 × większy kołek sprężysty,
• 4 × mniejszy kołek sprężysty.

Objawy zużycia lub uszkodzenia

Zestaw naprawczy może być potrzebny, gdy występuje:

• problem z automatycznym zamykaniem haka,
• zapadka nie wraca do pozycji zamkniętej,
• utrudnione otwieranie mechanizmu,
• nadmierny luz elementów blokady,
• uszkodzona lub osłabiona sprężyna,
• zużyte kołki lub elementy zapadki,
• niepewne blokowanie kuli maszyny,
• samoczynne odblokowywanie haka.

Nie należy użytkować haka, który nie blokuje pewnie kuli cięgła dolnego.

Kontrola i konserwacja

• regularnie sprawdzaj swobodę ruchu zapadki,
• kontroluj stan sprężyny i kołków zabezpieczających,
• usuń ziemię, błoto i zaschnięty smar z mechanizmu,
• kontroluj powierzchnię haka współpracującą z kulą,
• sprawdzaj korpus pod kątem pęknięć i deformacji,
• sprawdzaj, czy mechanizm po zamknięciu osiąga pełną pozycję blokującą.

Na co zwrócić uwagę przy montażu?

• porównaj stary i nowy zestaw przed demontażem wszystkich elementów,
• sprawdź numer haka lub numer OEM ciągnika,
• upewnij się, że jest to hak kategorii 2,
• dokładnie oczyść wnętrze haka,
• sprawdź stan otworów na kołki sprężyste,
• sprawdź, czy sam korpus haka nie jest nadmiernie zużyty,
• zamontuj sprężynę i zapadkę w prawidłowym położeniu,
• po naprawie kilkukrotnie otwórz i zamknij mechanizm bez obciążenia,
• przed rozpoczęciem pracy sprawdź pewne zablokowanie kuli.

Sposób wymiany / montażu

1. Ustaw ciągnik na równym i stabilnym podłożu.
2. Odłącz maszynę i całkowicie odciąż dolne ramię TUZ.
3. Zabezpiecz ciągnik przed przypadkowym przemieszczeniem.
4. Dokładnie oczyść hak i mechanizm blokady.
5. Sprawdź położenie starej zapadki, sprężyny i kołków.
6. Zdemontuj zużyte elementy mechanizmu.
7. Skontroluj korpus haka i powierzchnię współpracującą z kulą.
8. Porównaj stare części z zestawem 080135006.
9. Zamontuj nowy element blokujący.
10. Zamontuj sprężynę i kołki sprężyste.
11. Sprawdź, czy wszystkie elementy są prawidłowo osadzone.
12. Kilkukrotnie otwórz i zamknij mechanizm bez obciążenia.
13. Podłącz maszynę i sprawdź pełne zablokowanie kuli w haku.

Produkty powiązane

• 080137006 – zestaw naprawczy haka CBM kat. 3
• 080138006 – zestaw naprawczy haka CBM kat. 3
• VPL3906 – zestaw naprawczy haka CBM kat. 2
• CBM – haki, cięgła i części trzypunktowego układu zawieszenia

Uwagi

Numer 080135006 jest zestawem do standardowego haka CBM kategorii 2. Nie należy mylić go z zestawami do haków kat. 2S ani kat. 3. Przy doborze najważniejsze jest porównanie numeru dotychczasowego elementu lub numeru OEM haka.

Najczęściej zadawane pytania

Do czego służy zestaw 080135006?
Służy do regeneracji mechanizmu blokującego automatycznego haka dolnego ramienia TUZ CBM.

Do jakiej kategorii haka pasuje 080135006?
Jest przeznaczony do standardowego haka CBM kategorii 2.

Jaka jest szerokość zestawu 080135006?
Potwierdzona szerokość katalogowa wynosi 18 mm.

Czy zestaw pasuje na prawą i lewą stronę?
Tak. Zestaw może być stosowany po obu stronach odpowiedniego haka CBM kategorii 2.

Czy 5189339 odpowiada 080135006?
Tak. Numer 5189339 jest jednym z najczęściej występujących numerów porównawczych tego zestawu w ciągnikach grupy CNH.

Czy 3654729M91 pasuje zamiast 080135006?
Numer 3654729M91 występuje jako numer zestawu naprawczego haka CBM kategorii 2 stosowanego m.in. w Landini i McCormick.

Czy 93-8631 / 938631 odpowiada zestawowi 080135006?
Tak. Numer występuje w zastosowaniach Zetor dla haka CBM kategorii 2.

Czy 080135006 pasuje do Massey Ferguson?
Tak. Potwierdzone zastosowania obejmują m.in. wybrane ciągniki serii 5400 i 6200 wyposażone w odpowiedni hak CBM.

Czy zestaw pasuje do John Deere?
Tak. Potwierdzone zastosowania obejmują m.in. wybrane modele serii 5020, 5M i 5R.

Czy pasuje do New Holland i Case IH?
Tak. Zestaw występuje w wielu ciągnikach New Holland oraz Case IH wyposażonych w automatyczny hak CBM kategorii 2. Należy jednak zawsze porównać numer OEM.

Czy można zastosować 080137006 zamiast 080135006?
Nie należy robić takiej zamiany bez sprawdzenia haka. 080135006 jest zestawem kat. 2, natomiast 080137006 jest przeznaczony do haka kat. 3.

Czy wymiana zestawu wystarczy przy mocno zużytym haku?
Nie zawsze. Jeżeli korpus haka jest pęknięty, zdeformowany lub powierzchnia współpracująca z kulą jest mocno wytarta, należy wymienić lub profesjonalnie naprawić cały hak.
