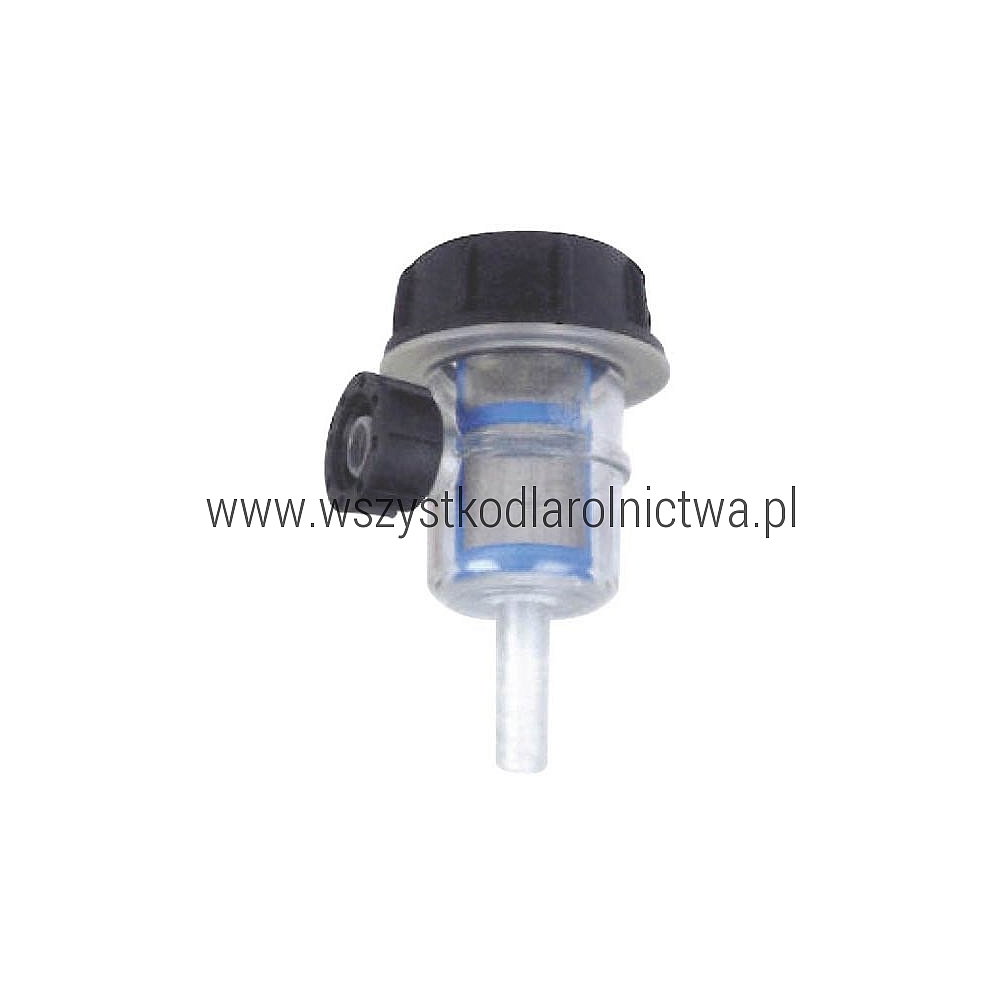

309T953 Filtr ssący mini GW 1/2" na wąż 13 mm 50 Mesh ARAG

Opis produktu

ARAG 309T953 to kompaktowy filtr ssący serii 309 przeznaczony do ochrony pompy przed zanieczyszczeniami znajdującymi się w zasysanej cieczy.

Filtr ARAG wyposażony jest w króciec na wąż 13 mm oraz obrotową nakrętkę z gwintem wewnętrznym G 1/2" BSP, umożliwiającą bezpośrednie podłączenie do pompy lub innego elementu posiadającego gwint zewnętrzny G 1/2".

Wewnątrz zastosowano wkład filtracyjny 50 Mesh. Przezroczysta obudowa filtra pozwala łatwo kontrolować stopień zabrudzenia wkładu bez konieczności wcześniejszego demontażu całego zespołu.

Filtr może być stosowany w instalacjach opryskiwaczy, układach wodnych oraz przy niewielkich pompach elektrycznych, jeżeli ich przyłącza odpowiadają parametrom filtra.

Dane techniczne

Pomoc w doborze: gwint wewnętrzny G 1/2" BSP ma orientacyjnie około 19 mm średnicy mierzonej wewnątrz gwintu. Wąż należy dobierać według średnicy wewnętrznej – w tym przypadku 13 mm.

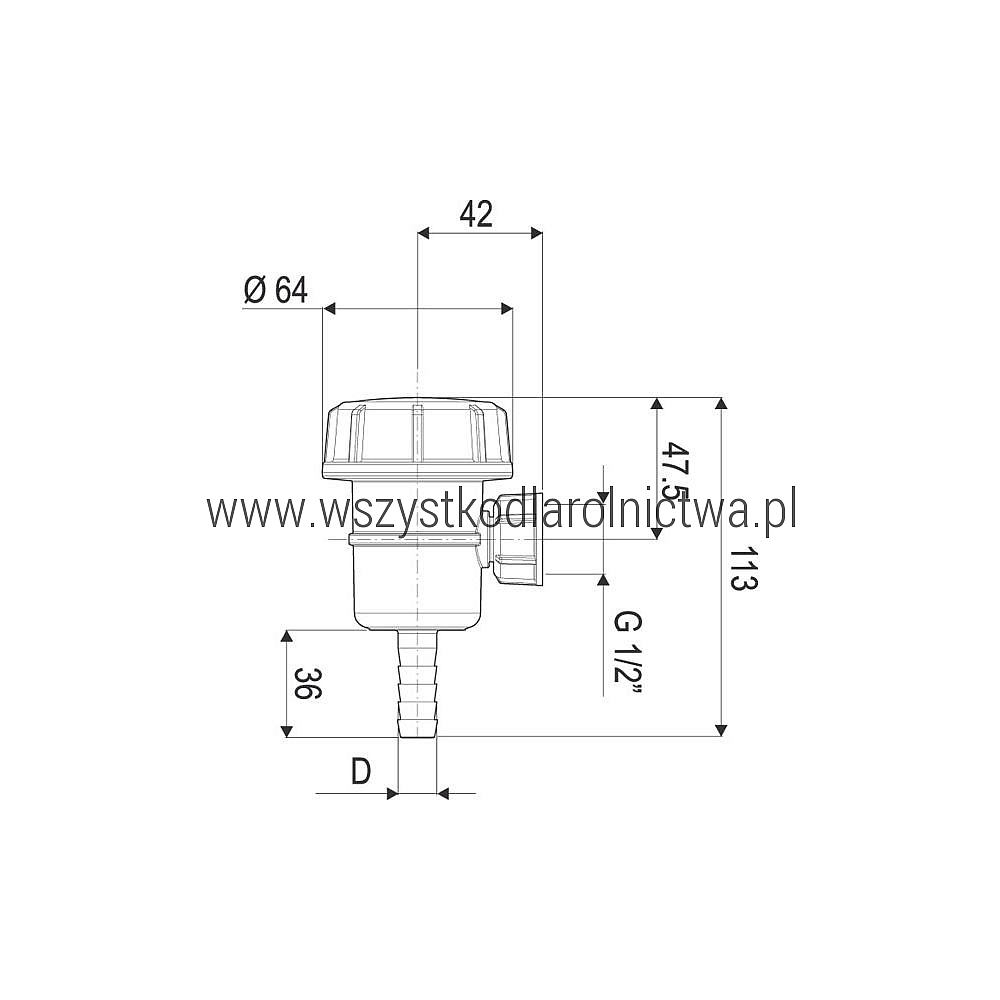

Najważniejsze wymiary

Jak działa filtr ssący ARAG 309T953?

Filtr montowany jest przed pompą, po stronie ssawnej instalacji. Ciecz dopływa przewodem o średnicy wewnętrznej 13 mm, przechodzi przez wkład filtracyjny, a następnie trafia do pompy.

Wkład zatrzymuje większe zanieczyszczenia, które mogłyby dostać się do pompy i powodować zużycie jej elementów, blokowanie zaworów lub zakłócenia przepływu.

Filtr ssący powinien być zawsze utrzymywany w czystości, ponieważ nadmierne zabrudzenie wkładu ogranicza dopływ cieczy do pompy.

Przyłącze GW 1/2" z obrotową nakrętką

Jedną z praktycznych cech modelu 309T953 jest obrotowa nakrętka z gwintem wewnętrznym G 1/2" BSP.

Dzięki temu filtr może być przykręcony bezpośrednio do króćca pompy posiadającego odpowiedni gwint zewnętrzny, bez konieczności obracania całego filtra podczas montażu.

Takie rozwiązanie ułatwia ustawienie przezroczystej obudowy w dogodnej pozycji i późniejszą obsługę wkładu.

Króciec na wąż 13 mm

Drugie przyłącze filtra stanowi króciec przeznaczony do przewodu o średnicy wewnętrznej 13 mm.

Wąż należy nasunąć na króciec i zabezpieczyć odpowiednio dobraną opaską zaciskową.

Przy doborze przewodu należy kierować się średnicą wewnętrzną węża, a nie jego średnicą zewnętrzną.

Co oznacza 50 Mesh?

Mesh określa liczbę oczek siatki przypadających na jeden cal długości.

W modelu 309T953 zastosowano wkład 50 Mesh, który zapewnia wstępną filtrację cieczy przed pompą.

Filtr ssący nie zastępuje pozostałych stopni filtracji opryskiwacza. W rozbudowanych instalacjach mogą być stosowane dodatkowo filtry liniowe, ciśnieniowe oraz filtry rozpylaczy.

Wkład filtracyjny 50 Mesh

Do filtra 309T953 stosowany jest wymienny wkład:

• 3242003030 – wkład filtra ARAG 50 Mesh, niebieski, długość 69 mm.

Wymienny wkład pozwala przywrócić prawidłową pracę filtra bez konieczności wymiany całego korpusu.

Inne wkłady pasujące do tej rodziny filtrów

309T953 fabrycznie odpowiada wersji z wkładem 50 Mesh. Zastosowanie innej dokładności filtracji powinno być świadomym wyborem dostosowanym do pompy oraz całej instalacji.

Zastosowanie

Filtr ARAG 309T953 może być stosowany m.in. w:

• opryskiwaczach,
• małych instalacjach cieczowych,
• układach z pompami elektrycznymi,
• układach zasilania wodą,
• instalacjach dozujących,
• systemach z przewodem 13 mm,
• pompach posiadających przyłącze zewnętrzne G 1/2" BSP.

Produkt jest często stosowany przy niewielkich pompach elektrycznych, w tym w instalacjach wykorzystujących pompy typu Shurflo, pod warunkiem zgodności gwintu i wymaganej wydajności.

309T953 a 309T253 – jaka jest różnica?

Oba filtry przeznaczone są do przewodu 13 mm i mają wydajność około 20 l/min, ale różnią się rodzajem przyłącza do pompy. 309T953 posiada gwint wewnętrzny, natomiast 309T253 gwint zewnętrzny.

Cechy produktu

• oryginalny produkt ARAG,
• numer katalogowy 309T953,
• seria filtrów ssących 309,
• kompaktowa konstrukcja,
• króciec na wąż 13 mm,
• obrotowa nakrętka GW G 1/2" BSP,
• przepływ do około 20 l/min,
• wkład 50 Mesh,
• filtr ze stali nierdzewnej INOX,
• korpus z polipropylenu,
• uszczelnienia EPDM,
• przezroczysta obudowa ułatwiająca kontrolę zabrudzenia,
• wymienny wkład filtracyjny.

Zawartość zestawu

1 szt. kompletnego filtra ssącego ARAG 309T953 z wkładem 50 Mesh.

Przewód, opaska zaciskowa, pompa oraz inne elementy instalacji nie stanowią części zestawu, o ile nie zostały wyraźnie wskazane w ofercie.

Objawy zabrudzonego filtra ssącego

Filtr należy skontrolować, gdy pojawią się m.in.:

• spadek wydajności pompy,
• problemy z zasysaniem cieczy,
• nierówna praca pompy,
• spadek ciśnienia w instalacji,
• widoczne zabrudzenie wkładu,
• ograniczenie przepływu,
• częstsze zapowietrzanie się układu.

Zabrudzony filtr po stronie ssawnej może powodować niedostateczne zasilanie pompy w ciecz.

Czyszczenie filtra

1. Wyłącz pompę.
2. Odłącz zasilanie urządzenia, jeżeli używana jest pompa elektryczna.
3. Zabezpiecz instalację przed wypływem cieczy.
4. Odkręć przezroczystą obudowę filtra.
5. Wyjmij wkład filtracyjny.
6. Przepłucz wkład czystą wodą.
7. Nie używaj twardych przedmiotów mogących uszkodzić siatkę.
8. Sprawdź wkład pod kątem pęknięć i trwałych odkształceń.
9. Sprawdź stan uszczelnienia EPDM.
10. Złóż filtr i sprawdź szczelność układu po uruchomieniu.

Sposób montażu

1. Sprawdź, czy pompa posiada odpowiednie przyłącze GZ G 1/2" BSP.
2. Przykręć obrotową nakrętkę filtra do pompy.
3. Ustaw filtr w pozycji umożliwiającej późniejsze odkręcenie obudowy.
4. Nasuń przewód o średnicy wewnętrznej 13 mm na króciec.
5. Zabezpiecz przewód odpowiednią opaską.
6. Sprawdź szczelność połączenia.
7. Uruchom pompę i skontroluj prawidłowe zasysanie cieczy.

Na co zwrócić uwagę przed zakupem?

• gwint pompy powinien odpowiadać przyłączu GW G 1/2" filtra,
• przewód powinien mieć średnicę wewnętrzną 13 mm,
• wymagany przepływ instalacji powinien mieścić się w możliwościach filtra – około 20 l/min,
• należy sprawdzić odporność materiałów PP i EPDM na stosowaną ciecz,
• filtr powinien być zamontowany po stronie ssawnej pompy.

Numery / oznaczenia produktu

309T953
8026834268999

Produkty powiązane

• 3242003030 – wkład filtra ARAG 50 Mesh, niebieski
• 3242002030 – wkład filtra ARAG 32 Mesh, czerwony
• 32420035030 – wkład filtra ARAG 80 Mesh, żółty
• 3242004030 – wkład filtra ARAG 100 Mesh, zielony
• 309T253 – filtr ssący mini GZ 1/2" na wąż 13 mm 50 Mesh
• ARAG – pozostałe filtry, złączki i części instalacji opryskowych

Uwagi

- Numer produktu: 309T953.
- Producent: ARAG.
- Seria: 309.
- Typ: mini filtr ssący.
- Przyłącze pompy: obrotowa nakrętka GW G 1/2" BSP.
- Orientacyjna średnica wewnętrzna gwintu: ok. 19 mm.
- Króciec na przewód: 13 mm.
- Przepływ: ok. 20 l/min.
- Filtracja: 50 Mesh.
- Wkład: INOX, niebieski.
- Materiał korpusu: polipropylen PP.
- Uszczelnienia: EPDM.
- Wysokość: 113 mm.
- Średnica zewnętrzna: 64 mm.
- Waga: 79 g / 0,079 kg według przesłanego pliku Kramp/Pricat.
- EAN: 8026834268999.
- Jednostka sprzedaży: 1 szt.

Najczęściej zadawane pytania

Jaki gwint posiada ARAG 309T953?
Filtr wyposażony jest w obrotową nakrętkę z gwintem wewnętrznym G 1/2" BSP.

Na jaki wąż pasuje 309T953?
Króciec przeznaczony jest do przewodu o średnicy wewnętrznej 13 mm.

Jaki wkład znajduje się w filtrze?
Standardowo zastosowany jest wkład ze stali nierdzewnej 50 Mesh, oznaczony kolorem niebieskim.

Jaki wkład zamienny pasuje do filtra?
Podstawowym wkładem 50 Mesh jest ARAG 3242003030.

Jaki przepływ obsługuje filtr?
Dane katalogowe dla serii 309 i tej konfiguracji podają przepływ około 20 l/min.

Czy przezroczysta obudowa ma znaczenie?
Tak. Pozwala szybko wizualnie sprawdzić stopień zabrudzenia wkładu bez wcześniejszego demontażu filtra.

Gdzie montuje się filtr 309T953?
Filtr montuje się po stronie ssawnej, przed pompą, aby zatrzymywał zanieczyszczenia przed ich dostaniem się do pompy.

Czym różni się 309T953 od 309T253?
309T953 posiada gwint wewnętrzny G 1/2", natomiast 309T253 posiada gwint zewnętrzny G 1/2". Oba warianty mają króciec na przewód 13 mm.
