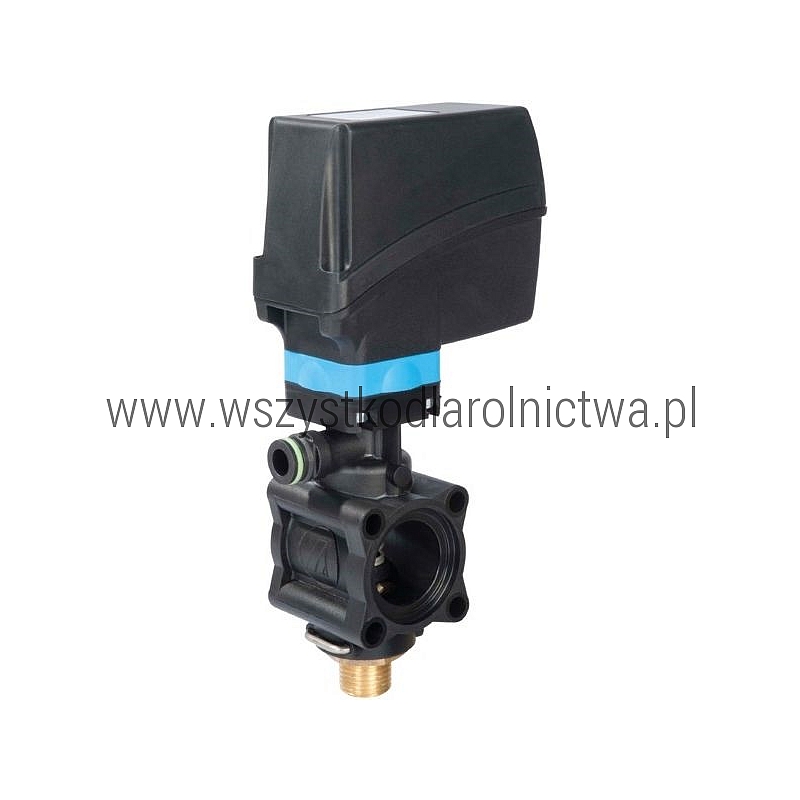

8630011H Elektrozawór sekcyjny BY-PASS 12V 40 bar 35 l/min ARAG 863

Opis produktu

ARAG 8630011H to elektryczny zawór sekcyjny typu BY-PASS przeznaczony do sterowania poszczególnymi sekcjami belki opryskiwacza.

Zawór pracuje przy napięciu 12 V DC, zapewnia przepływ do 35 l/min i może pracować przy ciśnieniu do 40 bar. Czas pełnego przełączenia wynosi około 0,6 s.

Wersja BY-PASS jest przystosowana do współpracy z kolektorem powrotu kalibrowanego. Dzięki temu po wyłączeniu sekcji ciecz może zostać skierowana na powrót, co pomaga utrzymać prawidłowe parametry pracy układu.

Dane techniczne

Zastosowanie

Elektrozawór 8630011H służy do elektrycznego otwierania i zamykania pojedynczej sekcji opryskiwacza.

Stosowany jest m.in. w:

• opryskiwaczach polowych,
• opryskiwaczach sadowniczych i urządzeniach rozpylających,
• elektrycznych zespołach sterujących ARAG,
• modułowych blokach elektrozaworów serii 863,
• instalacjach wymagających pracy przy ciśnieniu do 40 bar,
• układach wyposażonych w kalibrowany powrót sekcji.

Jak działa wersja BY-PASS?

Model 8630011H jest wykonaniem BY-PASS przeznaczonym do współpracy z kolektorem powrotu kalibrowanego.

Po wyłączeniu sekcji zawór umożliwia skierowanie cieczy do układu powrotnego. Prawidłowo wyregulowany powrót pomaga ograniczyć zmianę ciśnienia po zamknięciu jednej z sekcji belki.

Jest to szczególnie istotne w opryskiwaczach wielosekcyjnych, gdzie kolejne sekcje są włączane i wyłączane podczas pracy.

8630011H a 8630001H – jaka jest różnica?

Oba elektrozawory pracują przy napięciu 12 V, mają wydajność do 35 l/min, ciśnienie maksymalne 40 bar i czas przełączania około 0,6 s.

Najważniejszą różnicą jest sposób pracy: 8630011H jest wersją BY-PASS przystosowaną do powrotu kalibrowanego, natomiast 8630001H jest zaworem ON/OFF.

Budowa zaworu

Korpus wykonano z nylonu wzmocnionego włóknem szklanym. Elementy wewnętrzne wykonane są z materiału Delrin® oraz stali nierdzewnej AISI 303, a uszczelnienia z materiału Viton®.

Taka konstrukcja jest przeznaczona do pracy w instalacjach opryskowych wymagających odporności na ciśnienie oraz środowisko pracy występujące podczas zabiegów ochrony roślin.

Cechy produktu

• oryginalny produkt ARAG,
• seria 863,
• elektryczne sterowanie sekcją opryskiwacza,
• wersja BY-PASS,
• przystosowany do kalibrowanego powrotu sekcji,
• zasilanie 12 V DC,
• pobór prądu 0,7 A,
• maksymalny przepływ 35 l/min,
• maksymalne ciśnienie 40 bar,
• wyjście G 1/2",
• czas przełączenia około 0,6 s,
• uszczelnienia Viton®,
• elementy wewnętrzne ze stali nierdzewnej AISI 303 i Delrin®.

Zawartość zestawu

1 szt. elektrozaworu sekcyjnego BY-PASS ARAG 8630011H.

Elementy potrzebne do połączenia zaworu z konkretną konfiguracją zespołu sterującego należy dobrać odpowiednio do zastosowanego układu.

Objawy zużycia lub uszkodzenia

Elektrozawór należy sprawdzić w przypadku:

• braku otwierania lub zamykania sekcji,
• wydłużonego czasu przełączania,
• przepuszczania cieczy przy zamkniętej sekcji,
• wycieków w obrębie korpusu lub uszczelnień,
• nieprawidłowej pracy powrotu kalibrowanego,
• zmian ciśnienia po wyłączeniu sekcji,
• braku reakcji zaworu mimo prawidłowego zasilania 12 V,
• mechanicznego uszkodzenia korpusu lub przyłączy.

Czyszczenie i konserwacja

Po zakończeniu pracy instalację opryskiwacza należy dokładnie przepłukać zgodnie z zasadami obsługi maszyny. Pozostawienie zanieczyszczeń lub pozostałości cieczy roboczej wewnątrz zaworu może utrudniać jego prawidłowe działanie.

Okresowo należy również kontrolować szczelność połączeń, stan przewodów elektrycznych oraz prawidłową pracę zaworu.

Sposób wymiany

1. Wyłącz pompę i całkowicie usuń ciśnienie z instalacji.
2. Odłącz zasilanie elektryczne zespołu sterującego.
3. Opróżnij fragment instalacji, w którym zamontowany jest zawór.
4. Odłącz przewody elektryczne od wymienianego elektrozaworu.
5. Zdemontuj połączenia zaworu z zespołem sterującym oraz układem powrotu.
6. Usuń uszkodzony elektrozawór.
7. Sprawdź stan uszczelnień i elementów połączeniowych.
8. Zamontuj nowy ARAG 8630011H.
9. Podłącz instalację cieczową oraz zasilanie 12 V.
10. Uruchom układ i sprawdź szczelność oraz prawidłowe otwieranie i zamykanie sekcji.
11. W razie potrzeby ponownie wyreguluj powrót kalibrowany sekcji.

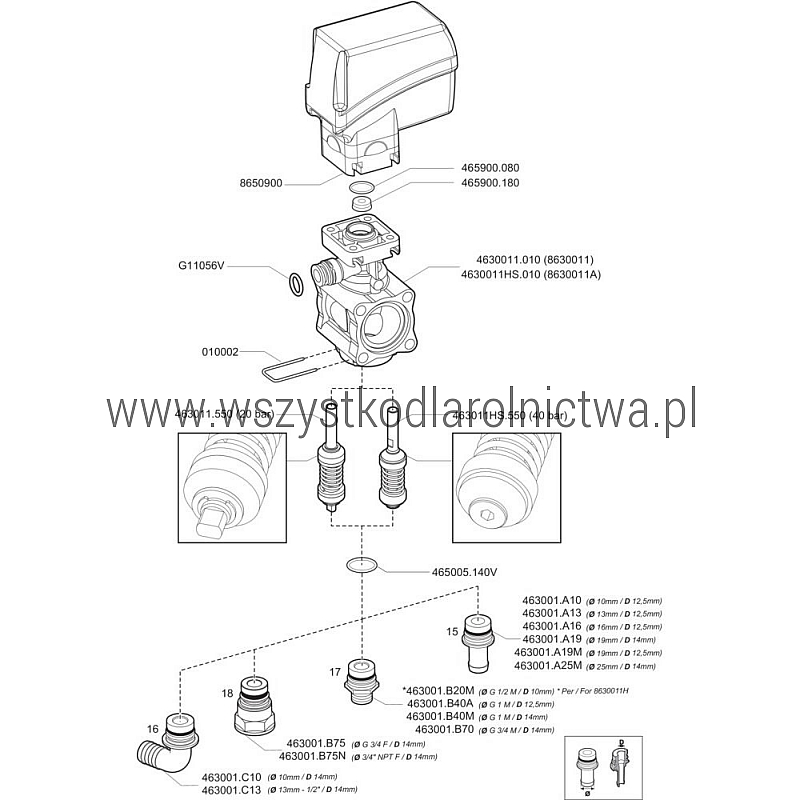

Produkty powiązane

• 8630001H – elektrozawór sekcyjny ON/OFF 12 V, 40 bar, 35 l/min ARAG
• 4632010810 / 4632010.810 – regulator powrotu / kolektor kalibracyjny sekcji ARAG
• 4630011HS.010 – korpus zaworu z powrotem kalibrowanym 40 bar ARAG
• 8650900 – silnik elektryczny zaworu ARAG
• G11056V – O-ring Viton® 12,37 × 2,62 mm ARAG
• ARAG – pozostałe części instalacji opryskowych

Uwagi

- Numer produktu: 8630011H.
- Producent: ARAG.
- Seria: 863.
- Typ: elektrozawór sekcyjny BY-PASS.
- Napięcie: 12 V DC.
- Pobór prądu: 0,7 A.
- Maksymalny przepływ: 35 l/min.
- Maksymalne ciśnienie: 40 bar.
- Wyjście: G 1/2".
- Czas przełączania: 0,6 s.
- Powrót kalibrowany: tak.
- EAN: 8026834325784.
- Jednostka sprzedaży: 1 szt.
- Przed zakupem należy sprawdzić typ zaworu oraz konfigurację zespołu sterującego.

Najczęściej zadawane pytania

Do czego służy ARAG 8630011H?
Elektrozawór służy do elektrycznego otwierania i zamykania pojedynczej sekcji opryskiwacza.

Jakie napięcie zasilania ma elektrozawór?
Model 8630011H jest przeznaczony do instalacji 12 V DC i pobiera około 0,7 A.

Jakie jest maksymalne ciśnienie robocze?
Maksymalne ciśnienie wynosi 40 bar.

Jaki jest maksymalny przepływ?
Zawór jest przeznaczony do przepływu do 35 l/min.

Jak szybko przełącza się zawór?
Czas przełączenia o 90° wynosi około 0,6 sekundy.

Czym różni się 8630011H od 8630001H?
Model 8630011H jest wersją BY-PASS przystosowaną do współpracy z powrotem kalibrowanym. Model 8630001H jest wersją ON/OFF.
