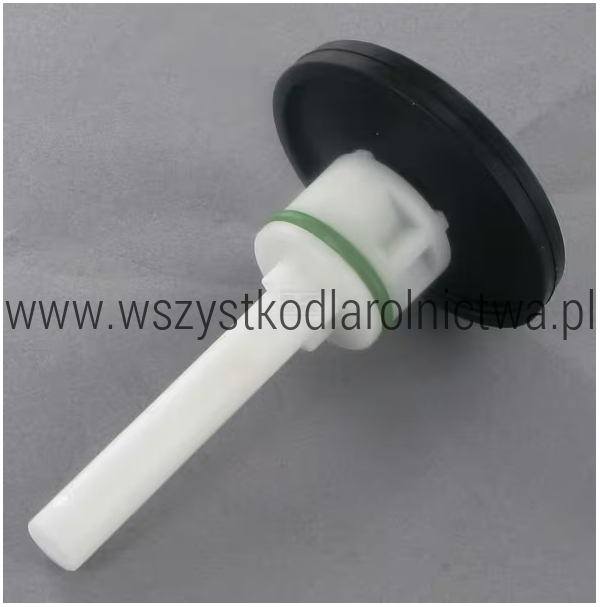

471502180 Zestaw membrany i trzpienia regulacji ciśnienia do zaworów ARAG 471 / 871

Opis produktu

ARAG 471502180 / 471502.180 to zestaw naprawczy membrany i trzpienia układu regulacji ciśnienia stosowany w zaworach głównych ARAG serii 471 oraz 871.

Zestaw przeznaczony jest do naprawy mechanizmu regulacji maksymalnego ciśnienia zaworu. W jego skład wchodzą elementy pracujące bezpośrednio w układzie regulacyjnym, w tym membrana Ø55 mm, trzpień regulacyjny oraz uszczelnienie.

Wymiana zestawu pozwala przywrócić prawidłową pracę regulatora w przypadku zużycia membrany, nieszczelności lub problemów z utrzymaniem i regulacją ciśnienia w instalacji opryskiwacza.

Dane techniczne

Zastosowanie

Zestaw 471502180 przeznaczony jest do naprawy układu regulacji ciśnienia w odpowiednich zaworach głównych ARAG.

Stosowany jest przede wszystkim w:

• zaworach głównych ARAG serii 471,
• elektrycznych zaworach głównych ARAG serii 871,
• układach regulacji maksymalnego ciśnienia,
• armaturze sterującej opryskiwaczy polowych i sadowniczych,
• naprawach zaworów wykazujących problemy z regulacją lub utrzymaniem ciśnienia.

Funkcja zestawu

Membrana oraz trzpień są elementami mechanizmu odpowiedzialnego za pracę zaworu regulacji maksymalnego ciśnienia. Membrana reaguje na ciśnienie cieczy, a współpracujące z nią elementy umożliwiają prawidłową pracę mechanizmu regulacyjnego.

Zużycie lub uszkodzenie membrany może powodować niestabilną pracę układu, problemy z ustawieniem ciśnienia albo nieszczelność regulatora. Zastosowanie kompletnego zestawu naprawczego pozwala wymienić współpracujące elementy podczas jednej naprawy.

Elementy zestawu naprawczego

Zestaw do zaworów ARAG 471 / 871

Zestaw 471502180 / 471502.180 występuje na schematach części zaworów głównych serii 471 oraz elektrycznych zaworów głównych serii 871 jako komplet membrany i trzpienia regulacji ciśnienia.

Przed zamówieniem warto porównać numer części ze schematem posiadanego zaworu, ponieważ w rodzinie ARAG występują różne wersje zaworów głównych oraz regulatorów ciśnienia.

Cechy produktu

• zestaw naprawczy regulatora ciśnienia ARAG,
• numer produktu 471502180,
• numer katalogowy 471502.180,
• membrana o średnicy 55 mm,
• zestaw zawiera elementy współpracujące z membraną,
• przeznaczony do układu regulacji maksymalnego ciśnienia,
• do odpowiednich zaworów ARAG serii 471 i 871,
• umożliwia naprawę regulatora bez wymiany kompletnego zaworu głównego.

Zawartość zestawu

Komplet naprawczy ARAG 471502180 / 471502.180 obejmujący membranę Ø55 mm, elementy trzpienia regulacji ciśnienia, uszczelnienie oraz elementy montażowe zestawu.

Objawy zużycia lub uszkodzenia

• problem z ustawieniem wymaganego ciśnienia roboczego,
• niestabilne ciśnienie podczas pracy opryskiwacza,
• brak prawidłowej reakcji na regulację ciśnienia,
• wyciek cieczy w obrębie regulatora,
• uszkodzona, pęknięta lub odkształcona membrana,
• zużycie trzpienia lub elementów współpracujących,
• nieszczelność wewnętrzna mechanizmu regulacyjnego.

Czyszczenie i konserwacja

Podczas obsługi zaworu należy utrzymywać układ regulacyjny w czystości. Osady i pozostałości środków ochrony roślin mogą wpływać na swobodny ruch elementów regulatora oraz przyspieszać zużycie membrany i uszczelnień.

Po zakończeniu sezonu instalację należy dokładnie przepłukać. Jeżeli regulator jest demontowany, warto skontrolować membranę, powierzchnie uszczelniające oraz ruchome elementy mechanizmu.

Sposób wymiany

1. Wyłącz pompę i całkowicie usuń ciśnienie z instalacji opryskiwacza.
2. Opróżnij fragment instalacji związany z zaworem głównym.
3. Zdemontuj element regulacji maksymalnego ciśnienia zgodnie z konstrukcją posiadanego zaworu.
4. Wyjmij zużytą membranę oraz współpracujące elementy trzpienia.
5. Dokładnie oczyść wnętrze regulatora i powierzchnie uszczelniające.
6. Sprawdź, czy korpus i gniazdo zaworu nie są mechanicznie uszkodzone.
7. Zamontuj elementy nowego zestawu 471502180 w odpowiedniej kolejności.
8. Złóż regulator i zamontuj go ponownie w zaworze.
9. Uruchom instalację przy niskim ciśnieniu i sprawdź szczelność.
10. Ustaw wymagane ciśnienie robocze i sprawdź, czy regulacja przebiega płynnie i stabilnie.

Produkty powiązane

• 471502180 – zestaw membrany i trzpienia regulacji ciśnienia do zaworów ARAG 471 / 871
• 471202 – główny zawór przelewowy manualny ARAG serii 471
• 8710502 – elektryczny zawór główny ARAG serii 871, 20 bar
• 471502110 – korpus / podpora układu regulacji ciśnienia zaworu ARAG 471
• 471202501 – zestaw pokrętła regulacji ciśnienia do zaworu ARAG 471
• ARAG – pozostałe części instalacji opryskowych

Uwagi

- Numer produktu: 471502180.
- Numer katalogowy: 471502.180.
- Producent: ARAG.
- Typ: zestaw membrany i trzpienia regulacji ciśnienia.
- Średnica membrany: 55 mm.
- Funkcja: naprawa układu regulacji maksymalnego ciśnienia.
- Zastosowanie: odpowiednie zawory ARAG serii 471 / 871.
- EAN: 8026834143104.
- Waga: 85 g / 0,085 kg.
- Jednostka sprzedaży: 1 zestaw.
- Przed zakupem należy porównać numer części ze schematem posiadanego zaworu.

Najczęściej zadawane pytania

Do czego służy zestaw 471502180?
Zestaw służy do naprawy mechanizmu regulacji maksymalnego ciśnienia w odpowiednich zaworach głównych ARAG.

Do jakich zaworów pasuje 471502180?
Zestaw stosowany jest w odpowiednich zaworach głównych ARAG serii 471 oraz 871.

Czy 471502180 i 471502.180 oznaczają ten sam produkt?
Tak. Pierwszy zapis jest numerem bez kropki, natomiast drugi jest katalogowym zapisem numeru ARAG.

Jaka jest średnica membrany?
Membrana znajdująca się w zestawie ma średnicę 55 mm.

Kiedy warto wymienić zestaw membrany?
Wymianę należy rozważyć w przypadku nieszczelności, problemów z ustawieniem ciśnienia, niestabilnej pracy regulatora albo widocznego uszkodzenia membrany i elementów trzpienia.

Czy trzeba wymieniać cały zawór główny?
Nie zawsze. Jeżeli korpus zaworu i pozostałe elementy są sprawne, zastosowanie zestawu naprawczego pozwala wymienić elementy mechanizmu regulacji ciśnienia bez wymiany kompletnego zaworu.
