453006A77 Zawór kulowy 2-drogowy 2" F BSP DN50 10 bar ARAG
Opis produktu

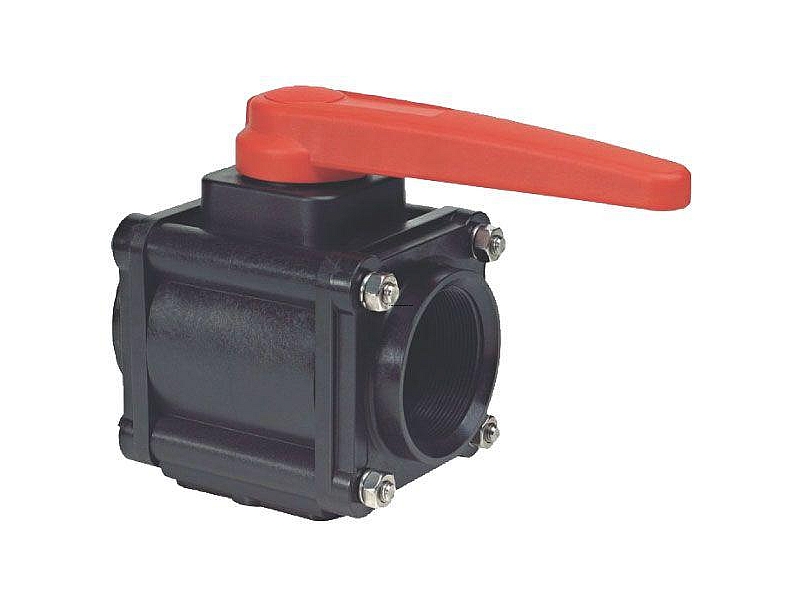

ARAG 453006A77 to ręczny 2-drogowy zawór kulowy przeznaczony do otwierania i zamykania przepływu cieczy w instalacjach opryskiwaczy, zbiorników oraz innych układach cieczowych.
Zawór posiada dwa przyłącza z gwintem wewnętrznym G 2" F BSP, średnicę nominalną DN50 oraz maksymalne ciśnienie robocze 10 bar.

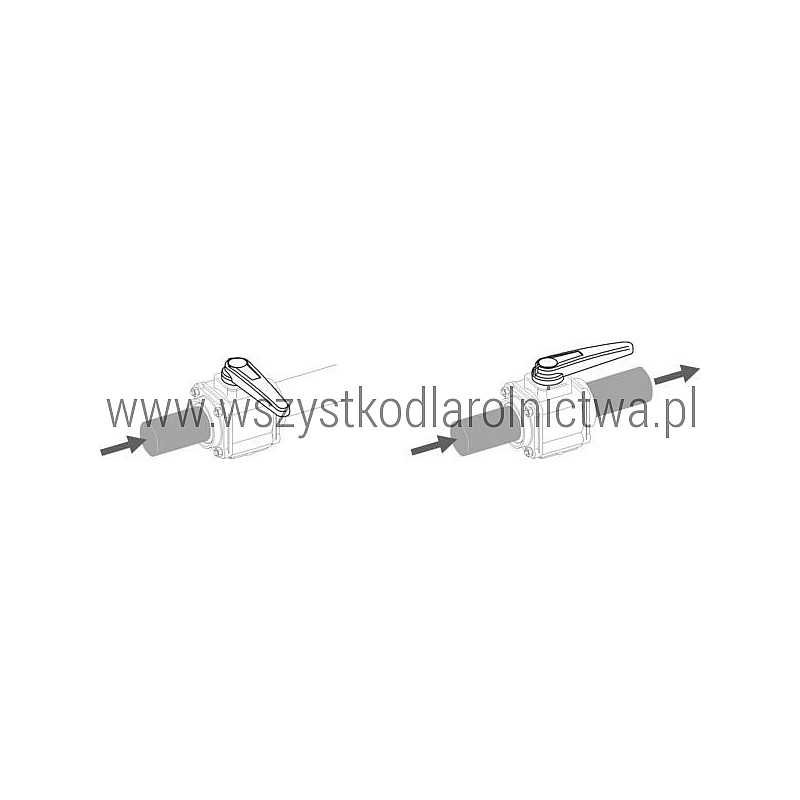

Korpus wykonany jest z polipropylenu wzmocnionego włóknem szklanym. Zastosowano kulę z polipropylenu PP, uszczelnienia EPDM oraz gniazda uszczelniające z PTFE. Dźwignia umożliwia szybkie ręczne przestawienie zaworu o 90°.
Dane techniczne
|
Numer produktu |
453006A77 |
|
Producent |
ARAG |
|
Typ |
zawór kulowy ręczny |
|
Liczba dróg |
2 |
|
Liczba przyłączy |
2 |
|
Przyłącza |
G 2" F BSP |
|
Rodzaj gwintu |
wewnętrzny BSP |
|
Średnica nominalna |
DN50 |
|
Maksymalne ciśnienie robocze |
10 bar |
|
Materiał kuli |
PP – polipropylen |
|
Materiał korpusu |
polipropylen wzmocniony włóknem szklanym |
|
Uszczelnienia |
EPDM / gniazda PTFE |
|
Kąt pracy dźwigni |
90° |
|
EAN |
8026834090224 |
|
Jednostka sprzedaży |
1 szt. |

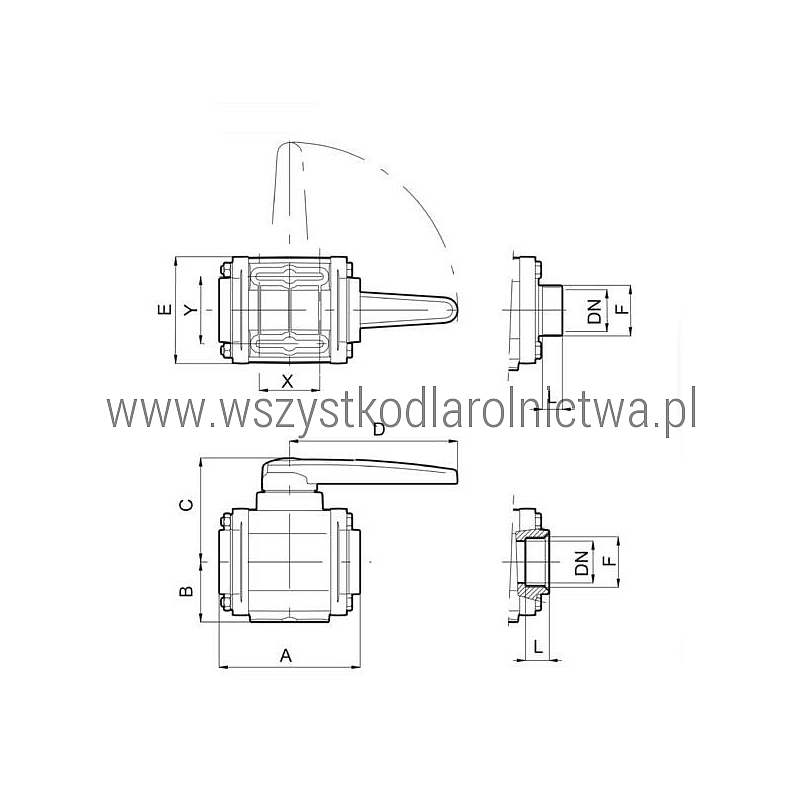

Wymiary
|
Długość całkowita A |
150 mm |
|
Wymiar B |
61 mm |
|
Wymiar C |
110 mm |
|
Wymiar D |
150 mm |
|
Średnica nominalna DN |
50 mm |
|
Długość gwintu |
28 mm |
|
Wymiar X |
57 mm |
|
Wymiar Y |
60 mm |
Zastosowanie
Zawór 453006A77 stosowany jest do ręcznego odcinania lub otwierania przepływu cieczy.
Może być wykorzystywany m.in. w:
-
opryskiwaczach rolniczych i sadowniczych,
-
instalacjach zbiorników opryskiwaczy,
-
układach napełniania i opróżniania zbiorników,
-
instalacjach transportu i przepompowywania cieczy,
-
instalacjach wodnych i technicznych,
-
układach wykorzystujących armaturę ARAG.
Przed zakupem należy sprawdzić średnicę nominalną zaworu, rodzaj gwintu oraz wymagane ciśnienie robocze instalacji.
Przyłącze 2" F BSP
Model 453006A77 posiada dwa przyłącza G 2" z gwintem wewnętrznym BSP. Średnica nominalna przepływu wynosi DN50.
W rodzinie zaworów ARAG serii 453 dostępne są również zawory 2" o mniejszej średnicy nominalnej DN40, dlatego przy doborze nie należy kierować się wyłącznie rozmiarem gwintu.
453006A77 a 453005A77 – jaka jest różnica?
|
Numer ARAG |
Przyłącze |
DN |
Ciśnienie maks. |
|
453006A77 |
G 2" F BSP |
50 mm |
10 bar |
|
453005A77 |
G 2" F BSP |
40 mm |
10 bar |
Oba modele posiadają gwint wewnętrzny 2" BSP i maksymalne ciśnienie 10 bar. Najważniejszą różnicą jest średnica nominalna przepływu: 453006A77 ma DN50, natomiast 453005A77 ma DN40.
Rodzina zaworów ARAG 453
|
Numer ARAG |
Przyłącze |
DN |
Ciśnienie |
|
453005A66 |
G 1 1/2" F BSP |
40 mm |
10 bar |
|
453005A77 |
G 2" F BSP |
40 mm |
10 bar |
|
453006A77 |
G 2" F BSP |
50 mm |
10 bar |
|
453006E77 |
G 2" M BSP |
50 mm |
10 bar |
|
453007A88 |
G 2 1/2" F BSP |
65 mm |
8 bar |
Cechy produktu
-
oryginalny produkt ARAG,
-
ręczny zawór kulowy 2-drogowy,
-
dwa przyłącza G 2" F BSP,
-
pełna średnica nominalna DN50,
-
maksymalne ciśnienie robocze 10 bar,
-
kula wykonana z polipropylenu PP,
-
korpus z polipropylenu wzmocnionego włóknem szklanym,
-
uszczelnienia EPDM i gniazda PTFE,
-
ręczne sterowanie dźwignią w zakresie 90°.
Zawartość zestawu
1 szt. kompletnego zaworu kulowego ARAG 453006A77.
Objawy zużycia lub uszkodzenia
-
przepuszczanie cieczy przy zamkniętym zaworze,
-
wyciek w obrębie korpusu lub trzpienia,
-
duży opór podczas obracania dźwigni,
-
nadmierny luz mechanizmu sterującego,
-
pęknięcie lub odkształcenie korpusu,
-
uszkodzenie gwintów przyłączeniowych,
-
uszkodzenie dźwigni sterującej.
Czyszczenie i konserwacja
Po pracy z nawozami płynnymi lub środkami ochrony roślin instalację należy dokładnie przepłukać zgodnie z zasadami obsługi danego układu. Zanieczyszczenia pozostające wewnątrz zaworu mogą utrudniać obracanie kuli i pogarszać szczelność.
Sposób wymiany
-
Wyłącz pompę i usuń ciśnienie z instalacji.
-
Opróżnij fragment układu, w którym zamontowany jest zawór.
-
Odkręć przewody lub elementy przyłączeniowe od starego zaworu.
-
Zdemontuj uszkodzony zawór.
-
Oczyść i sprawdź stan współpracujących gwintów oraz uszczelnień.
-
Zamontuj nowy zawór ARAG 453006A77.
-
Ustaw korpus tak, aby dźwignia miała pełny zakres ruchu.
-
Po uruchomieniu instalacji sprawdź szczelność połączeń.
-
Kilkukrotnie otwórz i zamknij zawór, kontrolując prawidłowe działanie.
Produkty powiązane
-
453005A77 – zawór kulowy 2" F BSP, DN40, 10 bar ARAG
-
453006E77 – zawór kulowy 2" M BSP, DN50, 10 bar ARAG
-
453007A88 – zawór kulowy 2 1/2" F BSP, DN65, 8 bar ARAG
-
45300400T050 – dźwignia T do zaworów kulowych ARAG serii 453 / 455
Uwagi
- Numer produktu: 453006A77.
- Producent: ARAG.
- Przyłącza: 2 × G 2" F BSP.
- Gwint: wewnętrzny BSP.
- Średnica nominalna: DN50.
- Maksymalne ciśnienie robocze: 10 bar.
- Materiał kuli: PP.
- Długość całkowita: 150 mm.
- EAN: 8026834090224.
- Jednostka sprzedaży: 1 szt.
- Przed zakupem należy zwrócić uwagę na DN50 – dostępne są również zawory ARAG z gwintem 2" i inną średnicą nominalną.
Najczęściej zadawane pytania
Jakie przyłącza ma ARAG 453006A77?
Zawór posiada dwa przyłącza z gwintem wewnętrznym G 2" BSP.
Jaka jest średnica nominalna zaworu?
Model 453006A77 ma średnicę nominalną DN50.
Jakie jest maksymalne ciśnienie robocze?
Maksymalne ciśnienie robocze wynosi 10 bar.
Czy 453006A77 i 453005A77 są takie same?
Nie. Oba mają przyłącza 2" F BSP i pracują do 10 bar, ale 453006A77 ma DN50, a 453005A77 DN40.
Czy zawór jest sterowany ręcznie?
Tak. Zawór jest wyposażony w ręczną dźwignię przestawianą o 90°.
