4715502E0SKIT Elektryczna armatura regulacyjna 5 sekcji 180 l/min 20 bar ARAG
Opis produktu
ARAG 4715502E0SKIT to kompletna elektryczna armatura regulacyjna przeznaczona do sterowania opryskiwaczem polowym wyposażonym w 5 niezależnych sekcji roboczych.
Zespół umożliwia elektryczne włączanie i wyłączanie poszczególnych sekcji oraz regulację ciśnienia cieczy roboczej. Maksymalny przepływ armatury wynosi 180 l/min, a maksymalne ciśnienie robocze 20 bar.
Wersja 4715502E0SKIT jest zestawem bez filtra ciśnieniowego. Jest to istotna różnica w stosunku do wersji 4715502E1SKIT, która posiada filtr w zestawie.
Dane techniczne
|
Numer produktu |
4715502E0SKIT |
|
Producent |
ARAG |
|
Typ |
elektryczna armatura regulacyjna opryskiwacza |
|
Liczba sekcji |
5 |
|
Sterowanie sekcjami |
elektryczne |
|
Maksymalny przepływ |
180 l/min |
|
Maksymalne ciśnienie |
20 bar |
|
Zawór główny |
tak |
|
Zawór nadciśnieniowy |
tak |
|
Proporcjonalna regulacja ciśnienia |
tak |
|
Liczba zaworów sekcyjnych |
5 |
|
Zbieracz równoprężny / kompensacja sekcji |
tak |
|
Przyłącze manometru lub czujnika ciśnienia |
tak |
|
Filtr ciśnieniowy w zestawie |
nie |
|
Jednostka sprzedaży |
1 zestaw |
Co znajduje się w zestawie?

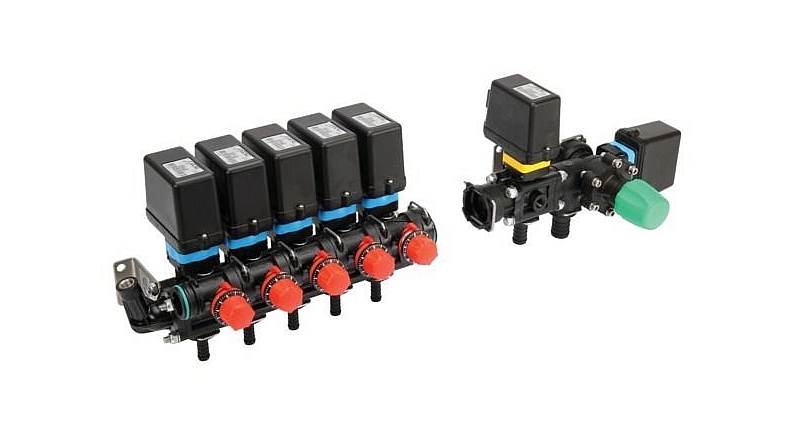

Armatura 4715502E0SKIT składa się z głównych elementów potrzebnych do sterowania pięcioma sekcjami opryskiwacza:
-
zawór główny z zaworem nadciśnieniowym,
-
proporcjonalny zawór regulacji ciśnienia,
-
5 elektrycznych zaworów sekcyjnych,
-
zbieracz równoprężny umożliwiający kompensację poszczególnych sekcji,
-
przyłącze do manometru lub przetwornika ciśnienia,
-
elementy umożliwiające połączenie poszczególnych modułów armatury.
Uwaga: zestaw 4715502E0SKIT nie zawiera filtra ciśnieniowego.
Główne elementy zestawu
|
471520E50 |
zespół zaworu głównego z regulacją ciśnienia |
|
46301551 |
zespół 5 zaworów sekcyjnych ze zbieraczem równoprężnym |
Zastosowanie
Armatura 4715502E0SKIT przeznaczona jest przede wszystkim do opryskiwaczy polowych, w których belka opryskowa została podzielona na 5 niezależnie sterowanych sekcji.
Może być stosowana podczas budowy nowej instalacji, modernizacji opryskiwacza lub wymiany kompletnego zespołu sterującego, jeżeli parametry układu odpowiadają maksymalnemu przepływowi 180 l/min i ciśnieniu do 20 bar.
Jak działa armatura?
Zawór główny odpowiada za otwieranie i zamykanie głównego przepływu cieczy, natomiast proporcjonalny zawór regulacyjny umożliwia zmianę ciśnienia roboczego instalacji.
Pięć elektrycznych zaworów sekcyjnych pozwala niezależnie sterować poszczególnymi częściami belki opryskowej. Operator może wyłączać wybrane sekcje bez konieczności zatrzymywania pracy całego opryskiwacza.
Zbieracz równoprężny umożliwia odpowiednie ustawienie przepływu powrotnego poszczególnych sekcji. Po prawidłowej regulacji pomaga ograniczyć zmianę parametrów pracy pozostałych rozpylaczy po zamknięciu jednej lub kilku sekcji.
Cechy produktu
-
5 niezależnych sekcji roboczych,
-
elektryczne sterowanie zaworami,
-
maksymalny przepływ 180 l/min,
-
maksymalne ciśnienie 20 bar,
-
zawór główny z zabezpieczeniem nadciśnieniowym,
-
proporcjonalna regulacja ciśnienia,
-
5 zaworów sekcyjnych,
-
zbieracz równoprężny do kompensacji sekcji,
-
możliwość podłączenia manometru lub przetwornika ciśnienia,
-
modułowa budowa ułatwiająca wymianę poszczególnych elementów,
-
przeznaczona do opryskiwaczy polowych.
4715502E0SKIT a 4715502E1SKIT – jaka jest różnica?
|
Model |
Liczba sekcji |
Przepływ |
Ciśnienie |
Filtr ciśnieniowy |
|
4715502E0SKIT |
5 |
180 l/min |
20 bar |
nie |
|
4715502E1SKIT |
5 |
180 l/min |
20 bar |
tak |
Jeżeli opryskiwacz posiada już odpowiedni filtr ciśnieniowy, wersja E0 pozwala zastosować kompletną armaturę bez kupowania kolejnego filtra.
Naprawa i serwis
Modułowa konstrukcja armatury umożliwia wymianę wielu elementów oddzielnie. W przypadku awarii jednego zaworu sekcyjnego lub elementu układu regulacyjnego nie zawsze konieczna jest wymiana kompletnej armatury.
Przed rozpoczęciem naprawy należy wyłączyć pompę, odłączyć zasilanie elektryczne oraz całkowicie usunąć ciśnienie z instalacji. Po naprawie należy sprawdzić szczelność połączeń, działanie wszystkich pięciu sekcji oraz prawidłowość regulacji ciśnienia i kompensacji.
Numery zestawu i głównych elementów
4715502E0SKIT
471520E50
46301551
Produkty powiązane
-
4715502E0SKIT – elektryczna armatura regulacyjna 5 sekcji, 180 l/min, 20 bar
-
4715502E1SKIT – armatura 5-sekcyjna 180 l/min, 20 bar w wersji z filtrem ciśnieniowym
-
471520E50 – zespół zaworu głównego z regulacją
-
46301551 – zespół 5 zaworów sekcyjnych
-
4715402E0SKIT – armatura regulacyjna 4-sekcyjna, 160 l/min, 20 bar
Uwagi
Przed zakupem należy sprawdzić liczbę sekcji, wymagany przepływ, maksymalne ciśnienie oraz wyposażenie instalacji. 4715502E0SKIT jest wersją 5-sekcyjną o przepływie do 180 l/min i ciśnieniu do 20 bar, bez filtra ciśnieniowego w zestawie.
FAQ
Ile sekcji obsługuje ARAG 4715502E0SKIT?
Armatura posiada 5 elektrycznie sterowanych zaworów sekcyjnych.
Jaki jest maksymalny przepływ armatury?
Maksymalny przepływ wynosi 180 l/min.
Jakie jest maksymalne ciśnienie robocze?
Armatura przeznaczona jest do pracy przy ciśnieniu do 20 bar.
Czy 4715502E0SKIT posiada filtr ciśnieniowy?
Nie. Oznaczenie E0 dotyczy wersji bez filtra ciśnieniowego. Wariant 4715502E1SKIT jest wersją wyposażoną w filtr.
