4630009100 Zestaw montażowy ocynkowany do 10 sekcji zaworów ARAG 463 / 863

Opis produktu

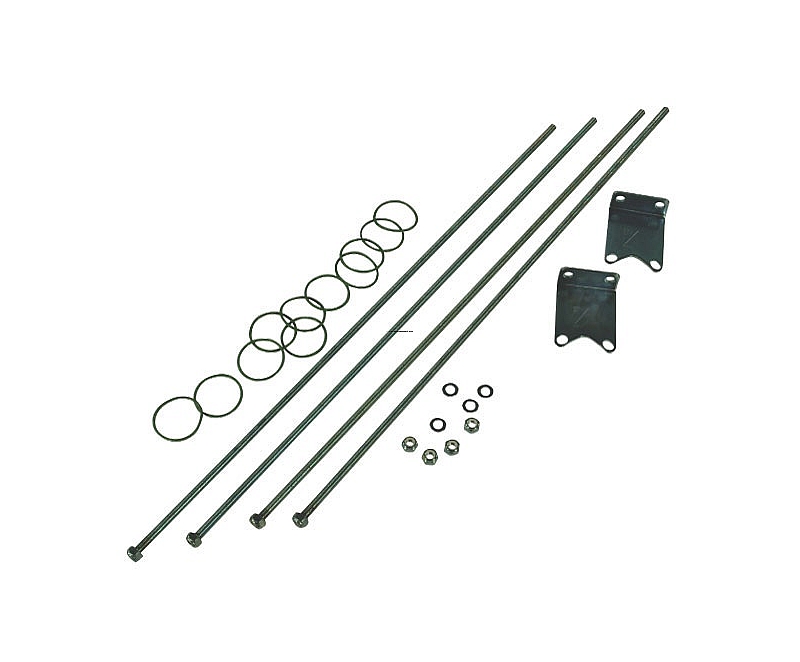

ARAG 4630009100 / 463000.9100 to oryginalny zestaw montażowy przeznaczony do połączenia 10 sekcji zaworów ARAG serii 463 / 863.

Zestaw służy do mechanicznego połączenia poszczególnych modułów zaworowych w jeden kompletny blok. Stosowany jest podczas budowy, przebudowy lub naprawy zespołów zaworowych w instalacjach opryskiwaczy.

Model 463000.9100 jest wykonaniem ocynkowanym i przeznaczony jest dokładnie do konfiguracji 10-sekcyjnej. Długość elementów spinających wynosi 610 mm.

Zestaw zawiera elementy potrzebne do mocowania zespołu oraz wymagane uszczelnienia O-ring. Końcowe elementy przyłączeniowe zespołu należy dobrać oddzielnie.

Dane techniczne

Wymiary

Uwaga: długość techniczna elementów spinających wynosi 610 mm. Przy doborze zestawu należy kierować się przede wszystkim numerem części, serią zaworów oraz liczbą sekcji.

Zastosowanie

Zestaw montażowy ARAG 463000.9100 przeznaczony jest do budowy 10-sekcyjnych zespołów zaworowych ARAG serii 463 / 863.

Może być stosowany m.in. podczas:

• budowy nowego 10-sekcyjnego zespołu zaworów,
• naprawy istniejącego bloku zaworowego,
• wymiany zużytych lub uszkodzonych elementów mocujących,
• przebudowy armatury opryskiwacza,
• ponownego składania zespołu po naprawie lub wymianie zaworów.

Przy doborze należy sprawdzić serię zaworów oraz liczbę sekcji. ARAG 463000.9100 przeznaczony jest do konfiguracji 10-sekcyjnej.

Wersja ocynkowana

ARAG 463000.9100 jest zestawem montażowym w wykonaniu ocynkowanym.

W tej samej rodzinie ARAG występuje również zestaw 463900.9100 przeznaczony do 10 sekcji, ale wykonany ze stali nierdzewnej INOX.

4630009100 a 4639009100 – jaka jest różnica?

Oba zestawy przeznaczone są do montażu 10 sekcji zaworów ARAG 463 / 863. Różnią się wykonaniem – 463000.9100 jest wersją ocynkowaną, natomiast 463900.9100 jest wersją ze stali nierdzewnej INOX.

Rodzina zestawów montażowych ARAG

Cechy produktu

• oryginalny produkt ARAG,
• numer katalogowy 463000.9100,
• zestaw montażowy do zespołu zaworów,
• przeznaczony do 10 sekcji,
• do zaworów ARAG serii 463 / 863,
• wykonanie ocynkowane,
• długość elementów spinających 610 mm,
• wymagane uszczelnienia O-ring w zestawie,
• przeznaczony do budowy, przebudowy i naprawy zespołu zaworowego.

Zawartość zestawu

1 zestaw montażowy ARAG 463000.9100 do konfiguracji 10-sekcyjnej wraz z wymaganymi uszczelnieniami O-ring.

Zawory oraz końcowe elementy przyłączeniowe nie stanowią części zestawu montażowego. Do skompletowania całej grupy zaworów należy dobrać odpowiednie elementy końcowe typu M i F.

Objawy zużycia lub uszkodzenia

Elementy zestawu montażowego należy sprawdzić w przypadku:

• poluzowania poszczególnych sekcji zaworowych,
• uszkodzenia lub odkształcenia elementów spinających,
• korozji elementów mocujących,
• nieprawidłowego ustawienia modułów względem siebie,
• przecieków pomiędzy poszczególnymi elementami zespołu.

Sposób wymiany / montażu

1. Wyłącz pompę opryskiwacza i całkowicie usuń ciśnienie z instalacji.
2. W przypadku zaworów sterowanych elektrycznie odłącz zasilanie.
3. Zdemontuj dotychczasowe elementy mocujące zespół.
4. Oczyść powierzchnie łączenia poszczególnych modułów zaworowych.
5. Sprawdź stan powierzchni uszczelniających.
6. Umieść właściwe O-ringi pomiędzy łączonymi elementami.
7. Ustaw dziesięć sekcji zaworowych we właściwej kolejności.
8. Zamontuj elementy zestawu ARAG 463000.9100.
9. Dokręcaj połączenia stopniowo i równomiernie, aby prawidłowo ustawić cały blok.
10. Po zakończeniu montażu wykonaj próbę szczelności oraz sprawdź działanie wszystkich sekcji.

Produkty powiązane

• 463000990 / 463000.990 – zestaw montażowy ocynkowany do 9 sekcji zaworów ARAG
• 4639009100 / 463900.9100 – zestaw montażowy INOX do 10 sekcji zaworów ARAG
• G10071V – O-ring Viton 39,34 × 2,62 mm do zaworów ARAG 463 / 863
• ARAG – pozostałe części instalacji opryskowych

Uwagi

- Numer produktu: 4630009100.
- Numer katalogowy ARAG: 463000.9100.
- Producent: ARAG.
- Typ: zestaw montażowy zespołu zaworów.
- Seria: ARAG 463 / 863.
- Liczba sekcji: 10.
- Wykonanie: ocynkowane.
- Długość L: 610 mm.
- Waga: 1057 g / 1,057 kg.
- EAN: 8026834108691.
- Jednostka sprzedaży: 1 zestaw.
- Przed zakupem należy sprawdzić serię zaworów oraz liczbę sekcji.

Najczęściej zadawane pytania

Do ilu sekcji przeznaczony jest ARAG 4630009100?
Zestaw przeznaczony jest do montażu 10 sekcji zaworowych.

Do jakich zaworów pasuje zestaw?
Przeznaczony jest do zespołów zaworowych ARAG serii 463 / 863.

Jaka jest długość ARAG 463000.9100?
Długość elementów spinających wynosi 610 mm.

Czy 4630009100 jest wersją nierdzewną?
Nie. Model 463000.9100 jest wykonaniem ocynkowanym. Wersją ze stali nierdzewnej dla 10 sekcji jest 463900.9100.

Czy w zestawie znajdują się O-ringi?
Tak. Zestaw zawiera wymagane do montażu uszczelnienia O-ring.

Czy zestaw zawiera kompletne zawory?
Nie. Jest to zestaw montażowy do połączenia modułów zaworowych. Zawory oraz końcowe elementy przyłączeniowe typu M i F należy dobrać oddzielnie.
