463000980 Zestaw montażowy ocynkowany do 8 sekcji zaworów ARAG 463 / 863

Opis produktu

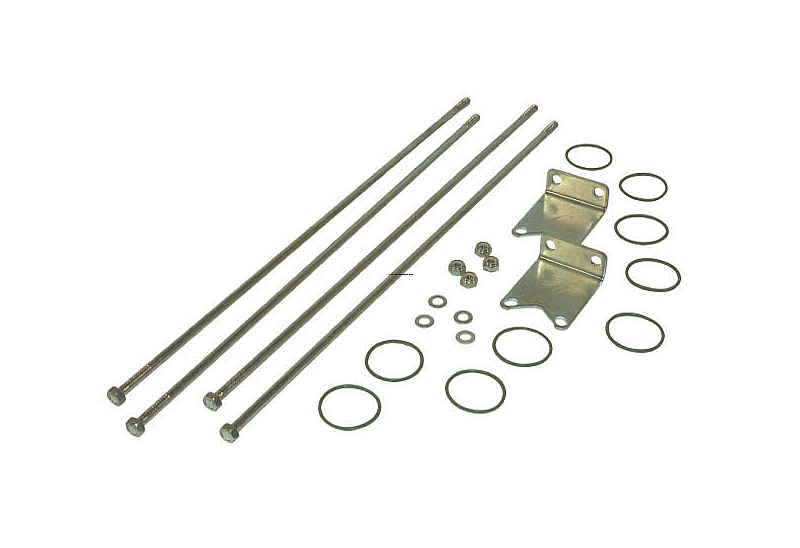

ARAG 463000980 / 463000.980 to oryginalny zestaw montażowy przeznaczony do połączenia 8 sekcji zaworów ARAG serii 463 / 863.

Zestaw służy do mechanicznego połączenia poszczególnych modułów zaworowych w jeden kompletny blok. Stosowany jest podczas budowy, przebudowy lub naprawy zespołów zaworów w instalacjach opryskiwaczy.

Model 463000.980 jest wykonaniem ocynkowanym. Zestaw zawiera elementy montażowe oraz wymagane uszczelnienia O-ring. Do skompletowania całego zespołu zaworowego należy oddzielnie dobrać odpowiednie kołnierze / adaptery końcowe typu M i F.

Dane techniczne

Wymiary

Uwaga: długość elementów spinających wynosi 493 mm. Przy doborze zestawu należy kierować się przede wszystkim numerem części, serią zaworów oraz liczbą sekcji.

Zastosowanie

Zestaw montażowy ARAG 463000.980 przeznaczony jest do budowy 8-sekcyjnych zespołów zaworowych ARAG serii 463 / 863.

Może być stosowany m.in. podczas:

• budowy nowego 8-sekcyjnego zespołu zaworów,
• naprawy istniejącego bloku zaworowego,
• wymiany zużytych lub uszkodzonych elementów mocujących,
• przebudowy armatury opryskiwacza,
• ponownego składania zespołu po naprawie lub wymianie zaworów.

Przy doborze należy sprawdzić serię zaworów oraz liczbę sekcji. ARAG 463000.980 przeznaczony jest do konfiguracji 8-sekcyjnej.

Wersja ocynkowana

ARAG 463000.980 jest zestawem montażowym w wykonaniu ocynkowanym.

W tej samej rodzinie występuje również wariant 463900.980 przeznaczony do 8 sekcji, ale wykonany ze stali nierdzewnej INOX.

463000980 a 463900980 – jaka jest różnica?

Oba zestawy przeznaczone są do montażu 8 sekcji zaworów ARAG 463 / 863. Różnią się wykonaniem – 463000.980 jest wersją ocynkowaną, natomiast 463900.980 jest wersją ze stali nierdzewnej INOX.

Rodzina zestawów montażowych ARAG

Cechy produktu

• oryginalny produkt ARAG,
• numer katalogowy 463000.980,
• zestaw montażowy do zespołu zaworów,
• przeznaczony do 8 sekcji,
• do zaworów ARAG serii 463 / 863,
• wykonanie ocynkowane,
• długość elementów spinających 493 mm,
• wymagane uszczelnienia O-ring w zestawie,
• przeznaczony do budowy, przebudowy i naprawy zespołu zaworowego.

Zawartość zestawu

1 zestaw montażowy ARAG 463000.980 do konfiguracji 8-sekcyjnej wraz z wymaganymi uszczelnieniami O-ring.

Zawory oraz końcowe elementy przyłączeniowe nie stanowią części zestawu montażowego. Do skompletowania zespołu należy dobrać odpowiedni adapter / kołnierz typu M oraz typu F.

Objawy zużycia lub uszkodzenia

Elementy zestawu montażowego należy sprawdzić w przypadku:

• poluzowania poszczególnych sekcji zaworowych,
• uszkodzenia lub odkształcenia elementów spinających,
• korozji elementów mocujących,
• nieprawidłowego ustawienia modułów względem siebie,
• przecieków pomiędzy poszczególnymi elementami zespołu.

Sposób wymiany / montażu

1. Wyłącz pompę opryskiwacza i całkowicie usuń ciśnienie z instalacji.
2. W przypadku zaworów sterowanych elektrycznie odłącz zasilanie.
3. Zdemontuj dotychczasowe elementy mocujące zespół.
4. Oczyść powierzchnie łączenia poszczególnych modułów zaworowych.
5. Sprawdź stan powierzchni uszczelniających.
6. Umieść właściwe O-ringi pomiędzy łączonymi elementami.
7. Ustaw osiem sekcji zaworowych we właściwej kolejności.
8. Zamontuj elementy zestawu ARAG 463000.980.
9. Dokręcaj połączenia stopniowo i równomiernie, aby prawidłowo ustawić cały blok.
10. Po zakończeniu montażu wykonaj próbę szczelności oraz sprawdź działanie wszystkich sekcji.

Produkty powiązane

• 463000970 / 463000.970 – zestaw montażowy ocynkowany do 7 sekcji zaworów ARAG
• 463000990 / 463000.990 – zestaw montażowy ocynkowany do 9 sekcji zaworów ARAG
• 4630009100 / 463000.9100 – zestaw montażowy ocynkowany do 10 sekcji zaworów ARAG
• 463900980 / 463900.980 – zestaw montażowy INOX do 8 sekcji zaworów ARAG
• ARAG – pozostałe części instalacji opryskowych

Uwagi

- Numer produktu: 463000980.
- Numer katalogowy ARAG: 463000.980.
- Producent: ARAG.
- Typ: zestaw montażowy zespołu zaworów.
- Seria: ARAG 463 / 863.
- Liczba sekcji: 8.
- Wykonanie: ocynkowane.
- Długość L: 493 mm.
- Waga: 903 g / 0,903 kg.
- EAN: 8026834109001.
- Jednostka sprzedaży: 1 zestaw.
- Przed zakupem należy sprawdzić serię zaworów oraz liczbę sekcji.

Najczęściej zadawane pytania

Do ilu sekcji przeznaczony jest ARAG 463000980?
Zestaw przeznaczony jest do montażu 8 sekcji zaworowych.

Do jakich zaworów pasuje zestaw?
Przeznaczony jest do zespołów zaworowych ARAG serii 463 / 863.

Jaka jest długość ARAG 463000.980?
Długość elementów spinających wynosi 493 mm.

Czy 463000980 jest wersją nierdzewną?
Nie. Model 463000.980 jest wykonaniem ocynkowanym. Wersją ze stali nierdzewnej dla 8 sekcji jest 463900.980.

Czy w zestawie znajdują się O-ringi?
Tak. Zestaw zawiera wymagane do montażu uszczelnienia O-ring.

Czy zestaw zawiera kompletne zawory?
Nie. Jest to zestaw montażowy do połączenia modułów zaworowych. Zawory oraz końcowe elementy przyłączeniowe należy dobrać oddzielnie.
