Producenci: ARAG

463900950 Zestaw montażowy INOX do 5 sekcji zaworów ARAG 463 / 863

Opis produktu

ARAG 463900950 / 463900.950 to zestaw montażowy przeznaczony do budowy 5-sekcyjnego zespołu zaworów ARAG serii 463 oraz 863.

Zestaw służy do prawidłowego połączenia modułów zaworowych w jeden kompletny blok sterujący. Jest to wersja INOX – ze stali nierdzewnej, szczególnie odpowiednia do pracy w instalacjach opryskiwaczy, gdzie elementy armatury narażone są na działanie wilgoci i czynników powodujących korozję.

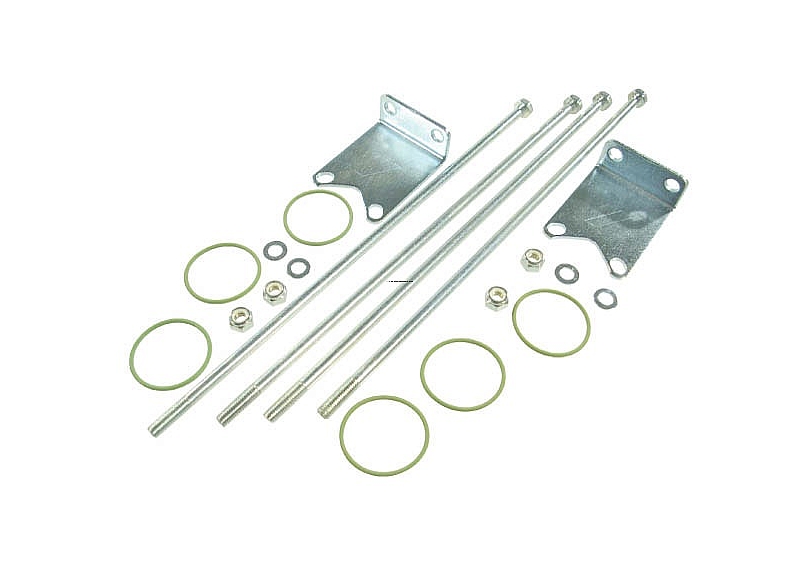

Komplet zawiera elementy mocujące oraz wymagane uszczelnienia O-ring potrzebne podczas składania zespołu zaworowego.

Dane techniczne

Zastosowanie

Zestaw 463900950 przeznaczony jest do montażu 5 sekcji zaworowych ARAG serii 463 i 863. Pozwala połączyć poszczególne moduły w jeden zespół stosowany w układach sterowania cieczą roboczą opryskiwaczy.

Może być stosowany podczas:

• budowy nowego 5-sekcyjnego zespołu zaworowego,
• naprawy istniejącego bloku zaworów,
• przebudowy lub rozbudowy armatury opryskiwacza,
• wymiany skorodowanych lub uszkodzonych elementów mocujących,
• ponownego składania zespołu po wymianie zaworów lub uszczelnień.

Do zaworów ARAG serii 463 i 863

Serie 463 i 863 wykorzystują konstrukcję modułową, dzięki której można budować zespoły o różnej liczbie sekcji. Do prawidłowego montażu należy zastosować zestaw odpowiadający liczbie zaworów.

463900.950 przeznaczony jest dokładnie do konfiguracji 5-sekcyjnej. Długość zestawu montażowego wynosi 321 mm.

Wersja INOX

Zestaw 463900950 występuje w wykonaniu ze stali nierdzewnej INOX. Takie rozwiązanie zwiększa odporność elementów montażowych na korozję, co ma szczególne znaczenie w armaturze opryskiwaczy pracującej w środowisku o podwyższonej wilgotności.

Wersja INOX jest również korzystnym rozwiązaniem przy naprawie starszych zespołów, w których dotychczasowe pręty lub elementy mocujące uległy korozji.

Uszczelnienia w komplecie

Zestaw dostarczany jest wraz z O-ringami wymaganymi do montażu zespołu. Uszczelnienia należy prawidłowo umieścić w gniazdach pomiędzy łączonymi elementami armatury.

Podczas składania należy zwrócić uwagę, aby O-ringi nie zostały skręcone, przycięte lub wysunięte z gniazda. Nieprawidłowo zamontowane uszczelnienie może powodować przeciek po uruchomieniu instalacji.

Cechy produktu

• przeznaczony do 5 sekcji zaworowych,
• do zaworów ARAG serii 463 i 863,
• wykonanie INOX – stal nierdzewna,
• długość zestawu 321 mm,
• elementy mocujące w komplecie,
• O-ringi potrzebne do montażu w komplecie,
• możliwość wykorzystania przy budowie lub naprawie zespołu zaworów,
• odporne na korozję wykonanie elementów montażowych.

463900950 a 463000950 – jaka jest różnica?

Oba zestawy przeznaczone są do montażu 5 sekcji zaworowych. Różnią się wykonaniem elementów mocujących – 463900950 jest wersją nierdzewną INOX, natomiast 463000950 jest wersją ocynkowaną.

Dobór zestawu do liczby sekcji

Montaż

1. Wyłącz pompę opryskiwacza i całkowicie usuń ciśnienie z instalacji.
2. W przypadku zaworów elektrycznych odłącz zasilanie.
3. Dokładnie oczyść powierzchnie łączenia poszczególnych elementów.
4. Umieść O-ringi w przeznaczonych dla nich gniazdach.
5. Ustaw pięć modułów zaworowych w odpowiedniej kolejności.
6. Zamontuj elementy spinające i wsporniki zestawu.
7. Dokręcaj połączenia stopniowo i równomiernie.
8. Nie dopuszczaj do przekoszenia plastikowych korpusów zaworów.
9. Po złożeniu zespołu wykonaj próbę szczelności przy kontrolowanym ciśnieniu.

Ważne przy kompletowaniu zespołu

Sam zestaw 463900950 służy do montażu sekcji i nie stanowi kompletnej armatury zaworowej.

Do skompletowania zespołu należy dobrać odpowiednie elementy przyłączeniowe. W zależności od konfiguracji wymagany jest adapter typu M oraz adapter typu F. Adaptery przyłączeniowe zamawiane są oddzielnie.

Numery porównawcze / OEM

463900950
463900.950
670463900950
6280463900950
8719774322561
8026834115033

Produkty powiązane

• 463900940 / 463900.940 – zestaw montażowy INOX do 4 sekcji
• 463900950 / 463900.950 – zestaw montażowy INOX do 5 sekcji
• 463900960 / 463900.960 – zestaw montażowy INOX do 6 sekcji
• 463000950 / 463000.950 – zestaw montażowy ocynkowany do 5 sekcji

Uwagi

463900950 jest wersją INOX przeznaczoną do montażu dokładnie 5 sekcji zaworów ARAG 463 / 863. Przy innej liczbie sekcji należy zastosować właściwy wariant zestawu montażowego.

Przed montażem należy sprawdzić stan powierzchni uszczelniających korpusów zaworów. Osad lub pozostałości starych uszczelnień mogą być przyczyną przecieków po ponownym uruchomieniu instalacji.

FAQ

Do ilu sekcji przeznaczony jest ARAG 463900950?
Zestaw przeznaczony jest do montażu 5 sekcji zaworowych.

Do jakich zaworów pasuje 463900950?
Zestaw przeznaczony jest do modułowych zespołów zaworów ARAG serii 463 oraz 863.

Jaka jest długość zestawu dla 5 sekcji?
Długość zestawu montażowego 463900950 wynosi 321 mm.

Czym różni się 463900950 od 463000950?
Obydwa zestawy przeznaczone są do 5 sekcji. 463900950 jest wersją ze stali nierdzewnej INOX, natomiast 463000950 występuje w wykonaniu ocynkowanym.
