463900940 Zestaw montażowy INOX do 4 sekcji zaworów ARAG 463 / 863

Opis produktu

ARAG 463900940 / 463900.940 to zestaw montażowy przeznaczony do złożenia 4-sekcyjnego zespołu zaworów ARAG serii 463 oraz 863.

Zestaw umożliwia mechaniczne połączenie czterech modułów zaworowych w jeden kompletny zespół. Elementy mocujące wykonane są ze stali nierdzewnej INOX, dzięki czemu charakteryzują się wysoką odpornością na korozję i są przystosowane do warunków panujących w instalacjach opryskiwaczy.

W komplecie znajdują się odpowiednio dobrane elementy montażowe oraz uszczelnienia potrzebne podczas składania zespołu zaworów.

Dane techniczne

Co znajduje się w zestawie?

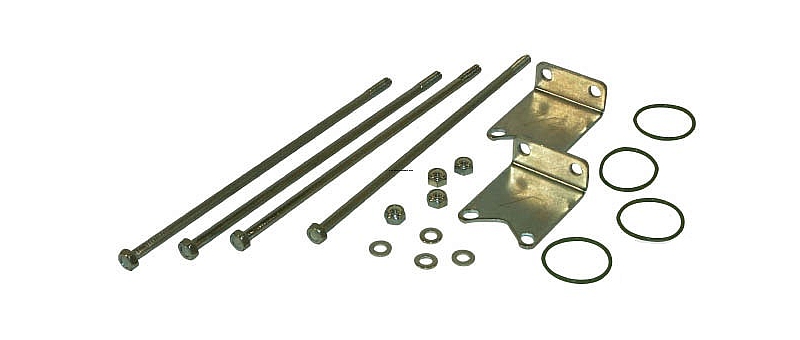

Zestaw 463900940 zawiera elementy potrzebne do złożenia zespołu składającego się z czterech sekcji zaworowych:

• 4 pręty montażowe INOX o długości 264 mm,
• nakrętki montażowe,
• podkładki montażowe,
• 2 wsporniki / kątowniki mocujące,
• 5 O-ringów 39,34 × 2,62 mm Viton / FKM.

Zastosowanie

463900940 przeznaczony jest do montażu 4 sekcji zaworowych ARAG serii 463 i 863. Zestaw stosowany jest w modułowych zespołach zaworów wykorzystywanych m.in. w armaturze opryskiwaczy polowych.

Może być wykorzystany podczas:

• budowy nowego 4-sekcyjnego zespołu zaworowego,
• naprawy istniejącej armatury,
• przebudowy lub rozbudowy układu sterowania opryskiwacza,
• wymiany uszkodzonych elementów mocujących,
• ponownego montażu zespołu po wymianie zaworów lub uszczelnień.

Modułowa budowa zaworów ARAG 463 / 863

Zawory serii 463 i 863 mają konstrukcję modułową. Poszczególne sekcje można łączyć w zespoły o różnej wielkości, dobierając odpowiedni zestaw montażowy do liczby zastosowanych zaworów.

Wersja 463900.940 przeznaczona jest dokładnie do 4 sekcji. Zastosowanie właściwego zestawu zapewnia odpowiednią długość elementów spinających cały zespół.

Wersja INOX – odporność na korozję

Elementy mocujące zestawu wykonane są ze stali nierdzewnej INOX. Jest to szczególnie korzystne w opryskiwaczach, gdzie armatura jest regularnie narażona na wodę, wilgoć, nawozy płynne oraz środki ochrony roślin.

Wykonanie nierdzewne ogranicza ryzyko korozji prętów i elementów mocujących oraz ułatwia późniejszy demontaż zespołu podczas prac serwisowych.

Uszczelnienia Viton / FKM

W komplecie znajdują się O-ringi 39,34 × 2,62 mm wykonane z materiału Viton / FKM. Odpowiadają one za uszczelnienie połączeń pomiędzy poszczególnymi elementami zespołu zaworowego.

Podczas montażu należy sprawdzić, czy uszczelnienia są prawidłowo ułożone w gniazdach. O-ring nie może być skręcony, przecięty ani przyciśnięty pomiędzy krawędziami korpusów.

Cechy produktu

• zestaw do 4 sekcji zaworowych,
• przeznaczony do zaworów ARAG 463 / 863,
• wykonanie INOX – stal nierdzewna,
• 4 pręty montażowe o długości 264 mm,
• 2 wsporniki mocujące,
• elementy montażowe w komplecie,
• 5 O-ringów Viton / FKM 39,34 × 2,62 mm,
• odporność elementów mocujących na korozję,
• przeznaczony do budowy, naprawy i przebudowy modułowych zespołów zaworów.

463900940 a 463000940 – jaka jest różnica?

Obydwa zestawy przeznaczone są do montażu 4 sekcji zaworowych. Podstawową różnicą jest materiał elementów montażowych – 463900940 jest wersją ze stali nierdzewnej INOX, natomiast 463000940 jest wersją ocynkowaną.

Dobór zestawu do liczby sekcji

Montaż

1. Wyłącz pompę opryskiwacza i całkowicie usuń ciśnienie z instalacji.
2. W przypadku zaworów elektrycznych odłącz również zasilanie.
3. Oczyść powierzchnie styku wszystkich elementów.
4. Umieść O-ringi w odpowiednich gniazdach uszczelniających.
5. Ustaw cztery moduły zaworowe w prawidłowej kolejności.
6. Przeprowadź pręty montażowe przez cały zespół.
7. Zamontuj wsporniki, podkładki oraz nakrętki.
8. Dokręcaj połączenia stopniowo i równomiernie, aby nie przekosić korpusów zaworów.
9. Po zakończeniu montażu wykonaj próbę szczelności instalacji.

Ważne przy naprawie

Jeżeli zestaw montażowy jest wymieniany podczas naprawy istniejącej armatury, przed ponownym złożeniem należy dokładnie sprawdzić powierzchnie przylegania korpusów. Pozostałości starego uszczelnienia, osad lub zabrudzenia mogą powodować nieszczelność nawet po zastosowaniu nowych O-ringów.

Nie należy nadmiernie dokręcać elementów mocujących. Zespół powinien być skręcany równomiernie, bez naprężeń i przekoszenia plastikowych korpusów zaworów.

Numery produktu

463900940
463900.940
8026834114999

Produkty powiązane

• 463900930 / 463900.930 – zestaw montażowy INOX do 3 sekcji
• 463900940 / 463900.940 – zestaw montażowy INOX do 4 sekcji
• 463900950 / 463900.950 – zestaw montażowy INOX do 5 sekcji
• 463000940 / 463000.940 – zestaw montażowy do 4 sekcji w wykonaniu ocynkowanym

Uwagi

ARAG 463900940 jest zestawem montażowym INOX przeznaczonym do dokładnie 4 sekcji zaworów serii 463 / 863. Przy innej liczbie sekcji należy zastosować odpowiednią wersję zestawu.

Przed zakupem warto sprawdzić numer zastosowanego zespołu zaworów oraz liczbę sekcji. Kołnierze i adaptery przyłączeniowe należy dobrać odpowiednio do konfiguracji armatury.

FAQ

Do ilu sekcji przeznaczony jest ARAG 463900940?
Zestaw przeznaczony jest do montażu 4 sekcji zaworowych.

Do jakich zaworów przeznaczony jest zestaw?
463900940 stosowany jest w modułowych zespołach zaworów ARAG serii 463 i 863.

Jaką długość mają pręty montażowe?
Pręty montażowe wersji 4-sekcyjnej mają długość 264 mm.

Czym różni się 463900940 od 463000940?
Obydwa zestawy przeznaczone są do czterech sekcji. 463900940 jest wersją INOX ze stali nierdzewnej, natomiast 463000940 jest wersją ocynkowaną.
