463000940 Zestaw montażowy ocynkowany do 4 sekcji zaworów ARAG 463 / 863

Opis produktu

ARAG 463000940 / 463000.940 to kompletny zestaw montażowy przeznaczony do złożenia 4-sekcyjnego zespołu zaworów ARAG serii 463 i 863.

Zestaw umożliwia mechaniczne połączenie czterech modułów zaworowych w jeden stabilny zespół. Pręty oraz wsporniki montażowe posiadają wykończenie ocynkowane, zapewniające ochronę elementów stalowych przed korozją.

W komplecie znajdują się również wymagane O-ringi Viton / FKM, które odpowiadają za uszczelnienie połączeń pomiędzy poszczególnymi modułami armatury.

Dane techniczne

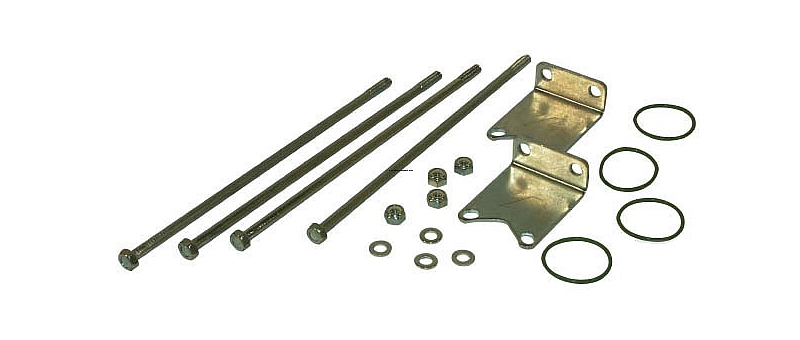

Co znajduje się w zestawie?

Zestaw 463000940 zawiera elementy potrzebne do złożenia zespołu składającego się z czterech sekcji zaworowych:

• 4 ocynkowane pręty montażowe o długości 264 mm,
• 4 nakrętki samohamowne M8,
• 4 podkładki M8,
• 2 ocynkowane wsporniki / kątowniki mocujące,
• 5 O-ringów Viton / FKM 39,34 × 2,62 mm.

Zastosowanie

Zestaw 463000940 przeznaczony jest do montażu 4 sekcji zaworowych ARAG serii 463 i 863. Stosowany jest w modułowych zespołach zaworów wykorzystywanych m.in. w instalacjach opryskiwaczy polowych.

Może być wykorzystany podczas:

• budowy nowego 4-sekcyjnego zespołu zaworowego,
• naprawy istniejącej armatury opryskiwacza,
• przebudowy lub rozbudowy zespołu zaworów,
• wymiany uszkodzonych lub skorodowanych elementów mocujących,
• ponownego montażu armatury po wymianie zaworów lub uszczelnień.

Modułowa budowa zaworów ARAG 463 / 863

Zawory ARAG serii 463 i 863 mają budowę modułową. Pozwala to tworzyć zespoły składające się z różnej liczby sekcji i dobierać zestaw montażowy odpowiednio do konfiguracji opryskiwacza.

Model 463000.940 przeznaczony jest dokładnie do 4 sekcji. Zastosowane w nim pręty montażowe mają długość 264 mm.

Uszczelnienia Viton / FKM w zestawie

W komplecie znajduje się 5 O-ringów 39,34 × 2,62 mm wykonanych z materiału Viton / FKM. Uszczelnienia montowane są pomiędzy odpowiednimi elementami zespołu i zapewniają szczelność połączeń podczas pracy instalacji pod ciśnieniem.

Podczas ponownego składania armatury zaleca się kontrolę stanu uszczelnień. O-ringi stwardniałe, spękane, przecięte lub trwale odkształcone powinny zostać wymienione.

Ważne – adaptery przyłączeniowe dobierane oddzielnie

Zestaw montażowy nie zawiera kołnierzy / adapterów przyłączeniowych. W celu skompletowania całego zespołu zaworów należy dobrać odpowiedni adapter typu M oraz adapter typu F, zależnie od konfiguracji instalacji.

Cechy produktu

• przeznaczony do 4 sekcji zaworowych,
• do zaworów ARAG serii 463 i 863,
• wykonanie ocynkowane,
• 4 pręty montażowe o długości 264 mm,
• 2 wsporniki mocujące,
• nakrętki i podkładki montażowe w komplecie,
• 5 O-ringów Viton / FKM 39,34 × 2,62 mm,
• umożliwia budowę, naprawę lub przebudowę modułowego zespołu zaworów,
• komplet dobrany do konkretnej liczby sekcji.

463000940 a 463900940 – jaka jest różnica?

Obydwa zestawy przeznaczone są do montażu 4 sekcji zaworowych. Podstawową różnicą jest wykonanie elementów montażowych: 463000940 jest wersją ocynkowaną, natomiast 463900940 jest odpowiednikiem wykonanym ze stali nierdzewnej INOX.

Dobór zestawu do liczby sekcji

Montaż

1. Wyłącz pompę opryskiwacza i całkowicie usuń ciśnienie z instalacji.
2. Jeżeli montowane są zawory elektryczne, odłącz ich zasilanie.
3. Oczyść powierzchnie styku poszczególnych modułów.
4. Umieść O-ringi 39,34 × 2,62 mm w odpowiednich gniazdach.
5. Ustaw cztery moduły zaworowe w prawidłowej kolejności.
6. Przeprowadź pręty montażowe przez cały zespół.
7. Zamontuj wsporniki, podkładki i nakrętki.
8. Dokręcaj nakrętki stopniowo i równomiernie, aby nie spowodować przekoszenia korpusów.
9. Po zakończeniu montażu wykonaj próbę szczelności zespołu.

Numery porównawcze / OEM

463000940
463000.940
8719774321861
8026834108844

Produkty powiązane

• 463000930 / 463000.930 – zestaw montażowy ocynkowany do 3 sekcji
• 463000940 / 463000.940 – zestaw montażowy ocynkowany do 4 sekcji
• 463000950 / 463000.950 – zestaw montażowy ocynkowany do 5 sekcji
• 463900940 / 463900.940 – zestaw montażowy INOX do 4 sekcji

Uwagi

ARAG 463000940 jest wersją ocynkowaną przeznaczoną do montażu dokładnie 4 sekcji zaworowych serii 463 / 863. Przy innej liczbie sekcji należy zastosować właściwy zestaw o odpowiedniej długości prętów.

Adaptery / kołnierze przyłączeniowe typu M i F nie wchodzą w skład zestawu i należy dobrać je oddzielnie do konfiguracji armatury.

FAQ

Do ilu sekcji przeznaczony jest ARAG 463000940?
Zestaw przeznaczony jest do montażu 4 sekcji zaworowych.

Do jakich zaworów pasuje 463000940?
Zestaw przeznaczony jest do modułowych zespołów zaworowych ARAG serii 463 i 863.

Jaką długość mają pręty montażowe?
Pręty przeznaczone dla wersji 4-sekcyjnej mają długość 264 mm.

Czym różni się 463000940 od 463900940?
Obydwa zestawy są przeznaczone do 4 sekcji. 463000940 jest wykonany w wersji ocynkowanej, natomiast 463900940 jest wersją ze stali nierdzewnej INOX.
