463900930 Zestaw montażowy INOX do 3 sekcji zaworów ARAG 463 / 863

Opis produktu

ARAG 463900930 / 463900.930 to kompletny zestaw montażowy przeznaczony do złożenia 3-sekcyjnego zespołu zaworów ARAG serii 463 i 863.

Zestaw umożliwia prawidłowe mechaniczne połączenie trzech modułów zaworowych w jeden zespół. Elementy mocujące wykonane są ze stali nierdzewnej INOX, dzięki czemu charakteryzują się wysoką odpornością na korozję i dobrze sprawdzają się w warunkach pracy typowych dla instalacji opryskiwaczy.

W komplecie znajdują się pręty montażowe, wsporniki, nakrętki, podkładki oraz wymagane O-ringi Viton służące do uszczelnienia połączeń pomiędzy modułami.

Dane techniczne

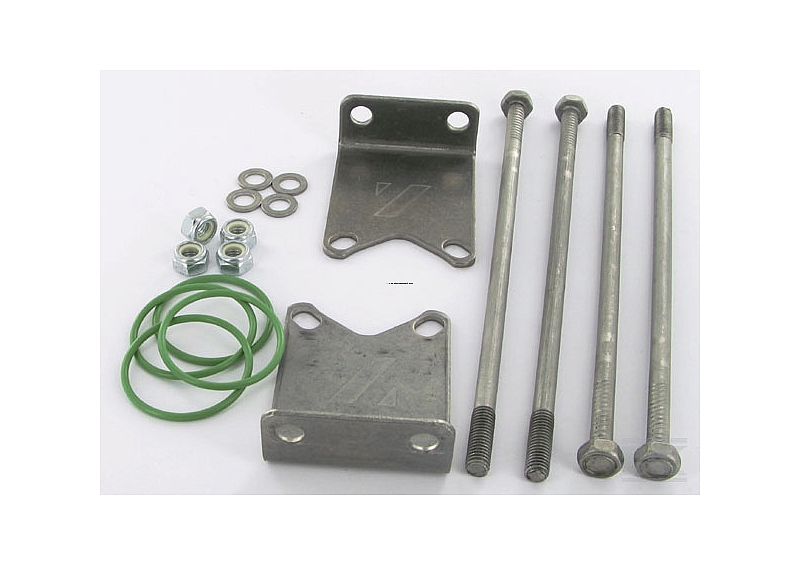

Co znajduje się w zestawie?

Zestaw 463900930 zawiera elementy potrzebne do złożenia trzech sekcji zaworowych:

• 4 pręty montażowe INOX o długości 207 mm,
• 4 nakrętki samohamowne M8 INOX,
• 4 podkładki M8 INOX,
• 2 wsporniki / kątowniki mocujące INOX,
• 4 O-ringi Viton 39,34 × 2,62 mm.

Zastosowanie

Zestaw 463900930 przeznaczony jest do budowy i naprawy 3-sekcyjnych zespołów zaworowych ARAG serii 463 oraz 863.

Może być stosowany podczas:

• budowy nowej 3-sekcyjnej armatury opryskiwacza,
• naprawy istniejącego zespołu zaworowego,
• rozbudowy lub przebudowy armatury,
• wymiany skorodowanych prętów i elementów mocujących,
• wymiany zaworów sekcyjnych i ponownego składania całego zespołu.

Do zaworów ARAG serii 463 i 863

Zawory ARAG serii 463 i 863 mają konstrukcję modułową. Poszczególne zawory sekcyjne są ustawiane obok siebie i łączone za pomocą odpowiednio dobranego zestawu montażowego.

Wersja 463900.930 została przygotowana specjalnie dla układu składającego się z 3 sekcji zaworowych. Zastosowane pręty o długości 207 mm odpowiadają szerokości takiego zespołu.

Uszczelnienia Viton w komplecie

Podczas składania modułów bardzo ważne jest prawidłowe uszczelnienie połączeń. W zestawie znajdują się 4 O-ringi Viton / FKM o wymiarach 39,34 × 2,62 mm.

Uszczelnienia montowane są pomiędzy odpowiednimi elementami armatury i odpowiadają za szczelność zespołu podczas pracy pod ciśnieniem.

Ważne – kołnierze przyłączeniowe dobierane oddzielnie

Kołnierze / adaptery przyłączeniowe nie wchodzą w skład zestawu 463900930.

Przy kompletowaniu całej grupy zaworowej należy dodatkowo dobrać odpowiedni kołnierz typu M oraz kołnierz typu F, dostosowany do wymaganych przyłączy instalacji opryskiwacza.

Cechy produktu

• zestaw przeznaczony do 3 sekcji zaworowych,
• zastosowanie w zaworach ARAG 463 i 863,
• wykonanie ze stali nierdzewnej INOX,
• 4 pręty montażowe 207 mm,
• 2 wsporniki montażowe,
• nakrętki i podkładki montażowe w komplecie,
• 4 O-ringi Viton 39,34 × 2,62 mm,
• umożliwia naprawę, przebudowę lub wykonanie nowego zespołu zaworów,
• odporne na korozję elementy montażowe.

463900930 a 463000930 – jaka jest różnica?

Oba zestawy przeznaczone są do montażu 3 sekcji. Podstawową różnicą jest wykonanie elementów montażowych – seria 463900 wykorzystuje stal nierdzewną, natomiast seria 463000 występuje w wykonaniu ocynkowanym.

Dobór zestawu do liczby sekcji

Montaż

1. Wyłącz pompę opryskiwacza i całkowicie usuń ciśnienie z instalacji.
2. W przypadku zaworów elektrycznych odłącz również zasilanie.
3. Dokładnie oczyść powierzchnie łączenia poszczególnych modułów.
4. Umieść odpowiednie O-ringi 39,34 × 2,62 mm w gniazdach uszczelniających.
5. Ustaw trzy moduły zaworowe w prawidłowej kolejności.
6. Przeprowadź cztery pręty montażowe przez cały zespół.
7. Załóż wsporniki, podkładki oraz nakrętki.
8. Dokręcaj nakrętki stopniowo i równomiernie, aby nie przekosić korpusów zaworów.
9. Po zmontowaniu wykonaj próbę szczelności całej armatury.

Numery porównawcze / OEM

463900930
463900.930
6280463900930
670463900930
8719774322547
8026834114937

Produkty powiązane

• 463900920 / 463900.920 – zestaw montażowy INOX do 2 sekcji
• 463900930 / 463900.930 – zestaw montażowy INOX do 3 sekcji
• 463900940 / 463900.940 – zestaw montażowy INOX do 4 sekcji
• 463000930 / 463000.930 – zestaw montażowy do 3 sekcji w wykonaniu ocynkowanym

Uwagi

ARAG 463900930 jest zestawem przeznaczonym do montażu dokładnie 3 sekcji zaworowych. Przy innej liczbie sekcji należy zastosować odpowiednią wersję zestawu z właściwą długością prętów montażowych.

Kołnierze przyłączeniowe typu M i F należy zamówić oddzielnie i dobrać do konfiguracji instalacji.

FAQ

Do ilu sekcji przeznaczony jest zestaw ARAG 463900930?
Model 463900930 przeznaczony jest do montażu 3 sekcji zaworowych.

Do jakich zaworów pasuje 463900930?
Zestaw przeznaczony jest do modułowych zespołów zaworowych ARAG serii 463 oraz 863.

Jaką długość mają pręty montażowe?
W zestawie znajdują się 4 pręty ze stali nierdzewnej o długości 207 mm.

Czy uszczelnienia są w komplecie?
Tak. Zestaw zawiera 4 O-ringi Viton / FKM 39,34 × 2,62 mm potrzebne do uszczelnienia połączeń zespołu.
