463900910 Zestaw montażowy INOX do 1 sekcji zaworów ARAG 463 / 863
Opis produktu
ARAG 463900910 / 463900.910 to zestaw montażowy ze stali nierdzewnej INOX, przeznaczony do budowy i rozbudowy zespołów zaworowych ARAG serii 463 i 863.
Wersja 463900.910 przeznaczona jest do montażu 1 sekcji zaworowej. Zestaw zawiera elementy potrzebne do mechanicznego połączenia i zamocowania modułu zaworu oraz odpowiednie pierścienie uszczelniające.
Elementy wykonane ze stali nierdzewnej zapewniają dobrą odporność na korozję, co ma szczególne znaczenie w instalacjach opryskiwaczy pracujących w kontakcie z wodą, nawozami płynnymi i środkami ochrony roślin.
Dane techniczne
|
Numer produktu |
463900910 / 463900.910 |
|
Producent |
ARAG |
|
Typ |
zestaw montażowy zespołu zaworowego |
|
Przeznaczenie |
zawory serii 463 / 863 |
|
Liczba sekcji |
1 |
|
Wykonanie elementów montażowych |
stal nierdzewna INOX |
|
Długość prętów montażowych |
90 mm |
|
Uszczelnienia w zestawie |
tak |
|
EAN |
8026834114814 |
|
Jednostka sprzedaży |
1 zestaw |
Zastosowanie
Zestaw 463900910 stosowany jest przy składaniu zespołów zaworowych ARAG. Pozwala zamontować jedną sekcję zaworu i jest przeznaczony do armatury modułowej serii:
Może być wykorzystywany zarówno podczas budowy nowego zespołu sterującego opryskiwacza, jak i podczas naprawy lub przebudowy istniejącej armatury.

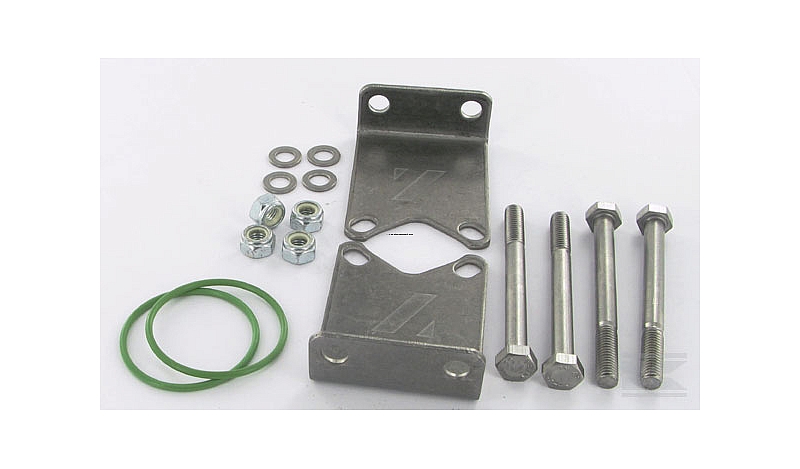

Co zawiera zestaw?
Zestaw montażowy obejmuje elementy niezbędne do połączenia pojedynczej sekcji zaworowej, w tym:
-
elementy mocujące wykonane ze stali nierdzewnej INOX,
-
4 pręty montażowe o długości 90 mm,
-
nakrętki i podkładki montażowe,
-
elementy wsporcze / uchwyty mocujące,
-
2 pierścienie uszczelniające O-ring 39,34 × 2,62 mm.
Ważne – adaptery przyłączeniowe
Do skompletowania całego zespołu zaworowego wymagane są również odpowiednie adaptery / kołnierze przyłączeniowe typu M i F. Nie są one integralną częścią zestawu 463900910 i należy dobrać je odpowiednio do konfiguracji instalacji.
Cechy produktu
-
zestaw do montażu 1 sekcji,
-
przeznaczony do zaworów ARAG 463 i 863,
-
wykonanie INOX – stal nierdzewna,
-
pręty montażowe o długości 90 mm,
-
pierścienie uszczelniające w komplecie,
-
umożliwia budowę, naprawę lub rozbudowę modułowego zespołu zaworów,
-
dostępne są również zestawy do większej liczby sekcji.
Jak dobrać zestaw do liczby sekcji?
|
Numer |
Liczba sekcji |
Wykonanie |
|
463900.910 |
1 |
INOX |
|
463900.920 |
2 |
INOX |
|
463900.930 |
3 |
INOX |
|
463900.940 |
4 |
INOX |
|
463900.950 |
5 |
INOX |
|
463900.960 |
6 |
INOX |
|
463900.970 |
7 |
INOX |
|
463900.980 |
8 |
INOX |
|
463900.990 |
9 |
INOX |
|
463900.9100 |
10 |
INOX |
Montaż
-
Przed rozpoczęciem pracy wyłącz pompę i całkowicie usuń ciśnienie z instalacji.
-
Ustaw moduł zaworu w odpowiednim położeniu względem pozostałych elementów zespołu.
-
Załóż odpowiednie O-ringi pomiędzy łączone elementy.
-
Przeprowadź pręty montażowe przez przygotowane otwory zespołu.
-
Zamontuj podkładki, uchwyty i nakrętki.
-
Dokręcaj połączenia równomiernie, aby nie przekosić korpusów zaworów i nie uszkodzić uszczelnień.
-
Po złożeniu armatury wykonaj próbę szczelności przy ciśnieniu roboczym instalacji.
Numery porównawcze / OEM
463900910
463900.910
670463900910
8026834114814
8719774322516
Produkty powiązane
Uwagi
463900910 jest zestawem przeznaczonym do montażu jednej sekcji. Przed zakupem należy sprawdzić liczbę sekcji oraz rodzaj posiadanego zespołu zaworowego.
Do kompletnego złożenia grupy zaworów należy dobrać odpowiednie adaptery przyłączeniowe typu M i F.
FAQ
Do jakich zaworów przeznaczony jest zestaw 463900910?
Zestaw przeznaczony jest do modułowych zespołów zaworowych ARAG serii 463 i 863.
Ile sekcji można zamontować za pomocą tego zestawu?
Model 463900.910 przeznaczony jest do jednej sekcji zaworowej.
Czym różni się seria 463900 od 463000?
Zestawy serii 463900 posiadają elementy montażowe wykonane ze stali nierdzewnej INOX, natomiast odpowiedniki serii 463000 występują w wykonaniu ocynkowanym.
Czy uszczelnienia są w zestawie?
Tak. Zestaw zawiera pierścienie uszczelniające potrzebne podczas montażu sekcji.
