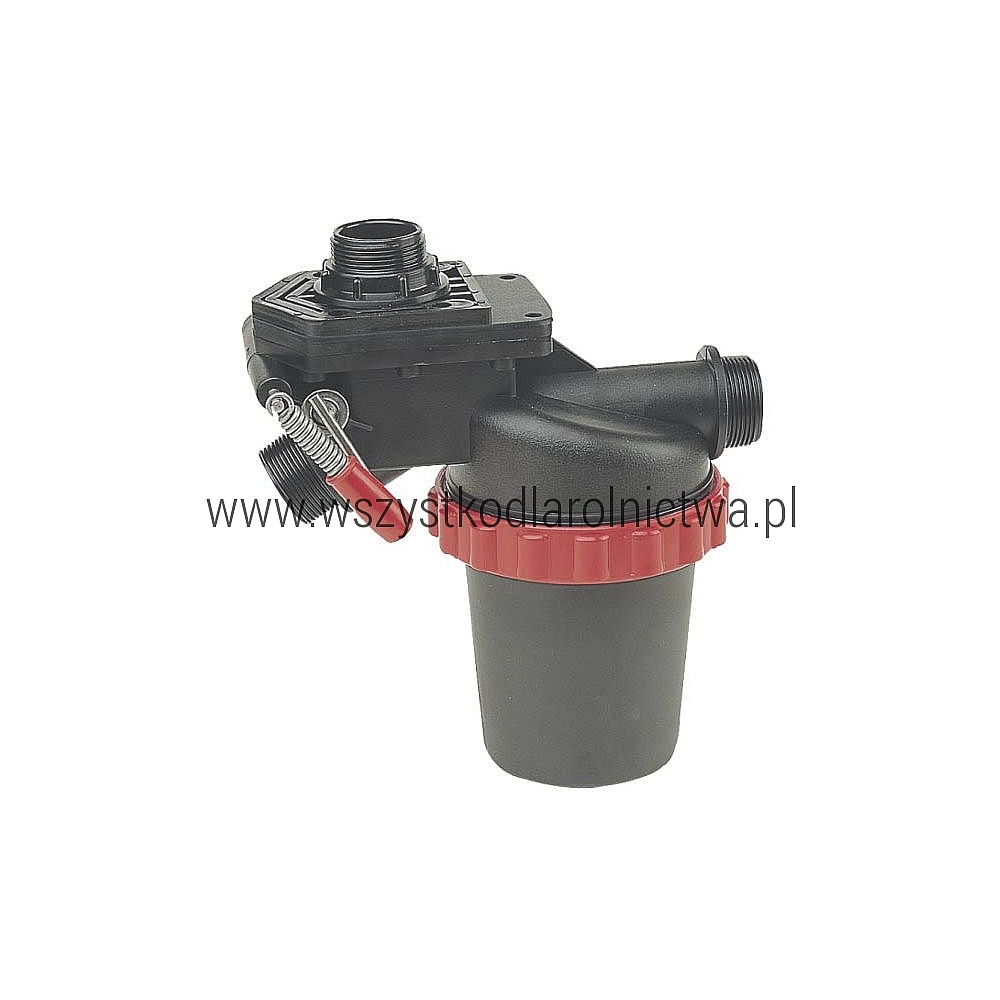

320102 Filtr ssący 3-drożny 1 1/2" 32 Mesh 100-160 l/min ARAG

Opis produktu

ARAG 320102 to filtr ssący serii 320 z 3-drożnym zaworem rozdzielającym, przeznaczony do filtracji cieczy po stronie ssawnej instalacji opryskiwacza.

Filtr zabezpiecza pompę i dalsze elementy układu przed większymi zanieczyszczeniami znajdującymi się w zasysanej cieczy. Zintegrowany zawór 3-drożny umożliwia przełączanie kierunku zasilania instalacji.

Model 320102 posiada przyłącze G 1 1/2", wkład ze stali nierdzewnej Inox 32 Mesh oraz jest przeznaczony do przepływu w zakresie 100-160 l/min. Powierzchnia filtracyjna wynosi 133 cm².

Dane techniczne

Filtracja po stronie ssawnej

Filtr ssący jest jednym z pierwszych elementów zabezpieczających instalację opryskiwacza. Zatrzymuje zanieczyszczenia znajdujące się w pobieranej cieczy przed ich przedostaniem się do pompy, zaworów oraz dalszych elementów układu.

W modelu 320102 zastosowano wkład Inox 32 Mesh o powierzchni filtracyjnej 133 cm². Filtr przystosowany jest do przepływu cieczy w zakresie 100-160 l/min.

Zawór 3-drożny

Filtr wyposażony jest w 3-drożny zawór rozdzielający, który umożliwia przełączanie zasilania po stronie ssawnej instalacji.

Takie rozwiązanie pozwala połączyć funkcję filtracji z rozdziałem przepływu cieczy w jednym zespole, ograniczając liczbę oddzielnych elementów armatury.

Zastosowanie

Filtr 320102 przeznaczony jest do układów ssawnych instalacji opryskiwaczy wymagających przepływu do 160 l/min oraz przyłącza G 1 1/2".

• opryskiwacze polowe,
• opryskiwacze sadownicze,
• układy ssawne pomp opryskiwaczy,
• instalacje pobierania cieczy ze zbiornika,
• układy wymagające przełączania źródła lub kierunku poboru cieczy,
• instalacje z przyłączem G 1 1/2".

Dobór filtra ssącego

Przy doborze filtra należy zwrócić uwagę przede wszystkim na średnicę przyłącza, wymagany przepływ, dokładność filtracji oraz wykonanie zaworu rozdzielającego.

Dla modelu 320102 przyłącze wynosi G 1 1/2", zakres przepływu 100-160 l/min, a wkład filtracyjny wykonany jest ze stali nierdzewnej i ma gęstość 32 Mesh.

Wybrane warianty filtrów ssących ARAG

Cechy produktu

• filtr ssący ARAG serii 320,
• numer produktu 320102,
• zintegrowany 3-drożny zawór rozdzielający,
• gwint G 1 1/2",
• przepływ 100-160 l/min,
• wkład filtracyjny Inox 32 Mesh,
• powierzchnia filtracyjna 133 cm²,
• przeznaczony do pracy po stronie ssawnej instalacji,
• zabezpiecza pompę i dalsze elementy układu przed większymi zanieczyszczeniami.

Zawartość zestawu

1 szt. filtra ssącego ARAG 320102 z 3-drożnym zaworem rozdzielającym i wkładem Inox 32 Mesh.

Objawy zużycia lub uszkodzenia

• spadek przepływu cieczy przez instalację,
• problemy z prawidłowym zasysaniem cieczy,
• nieszczelność korpusu lub przyłączy,
• uszkodzenie wkładu filtracyjnego,
• utrudnione lub nieprawidłowe działanie zaworu 3-drożnego,
• pęknięcie lub mechaniczne uszkodzenie elementów filtra.

Czyszczenie i konserwacja

Wkład filtracyjny należy regularnie kontrolować i oczyszczać z nagromadzonych zanieczyszczeń. Częstotliwość obsługi zależy od jakości pobieranej cieczy oraz warunków pracy opryskiwacza.

Podczas obsługi należy również sprawdzić szczelność korpusu i przyłączy oraz prawidłowe działanie zaworu 3-drożnego. Uszkodzony wkład filtracyjny lub element zaworu należy wymienić.

Sposób wymiany

1. Wyłącz pompę i instalację opryskiwacza.
2. Usuń ciśnienie z układu i zabezpiecz instalację przed wypływem cieczy.
3. Ustaw zawory instalacji w położeniu umożliwiającym bezpieczny demontaż filtra.
4. Odłącz przewody od starego filtra i zaworu rozdzielającego.
5. Zdemontuj filtr z mocowania.
6. Sprawdź stan przewodów, przyłączy i elementów uszczelniających.
7. Zamontuj filtr 320102 i podłącz instalację zgodnie z dotychczasowym układem.
8. Po uruchomieniu pompy sprawdź szczelność połączeń, przepływ cieczy oraz prawidłowe działanie zaworu 3-drożnego.

Produkty powiązane

• 320103 – filtr ssący ARAG serii 320, G 1 1/2", 100-160 l/min, Inox 50 Mesh
• 318102 – filtr ssący ARAG, G 1 1/2", 80-120 l/min, Inox 32 Mesh
• 320100020 – pojemnik filtra ARAG
• ARAG – pozostałe filtry i części instalacji opryskowych

Uwagi

Wersja 320102 posiada wkład 32 Mesh. Podobny filtr 320103 wyposażony jest we wkład 50 Mesh, dlatego przed zakupem należy sprawdzić numer oraz wymaganą dokładność filtracji.

Zdjęcia produktu mają charakter poglądowy – wygląd może nieznacznie różnić się w zależności od partii produkcyjnej.

Najczęściej zadawane pytania

Jaki przepływ obsługuje filtr ARAG 320102?
Filtr przeznaczony jest do przepływu w zakresie 100-160 l/min.

Jaki gwint posiada filtr?
Model 320102 posiada przyłącze G 1 1/2".

Jaki wkład znajduje się w filtrze 320102?
Filtr wyposażony jest we wkład ze stali nierdzewnej Inox 32 Mesh.

Czym różni się 320102 od 320103?
Model 320102 posiada wkład 32 Mesh i powierzchnię filtracyjną 133 cm², natomiast 320103 posiada wkład 50 Mesh i powierzchnię filtracyjną 123 cm².

Czy filtr posiada zawór rozdzielający?
Tak. Filtr wyposażony jest w 3-drożny zawór rozdzielający.

Czy wkład filtra można czyścić?
Tak. Wkład należy okresowo kontrolować i oczyszczać z nagromadzonych zanieczyszczeń, a w przypadku uszkodzenia wymienić.
