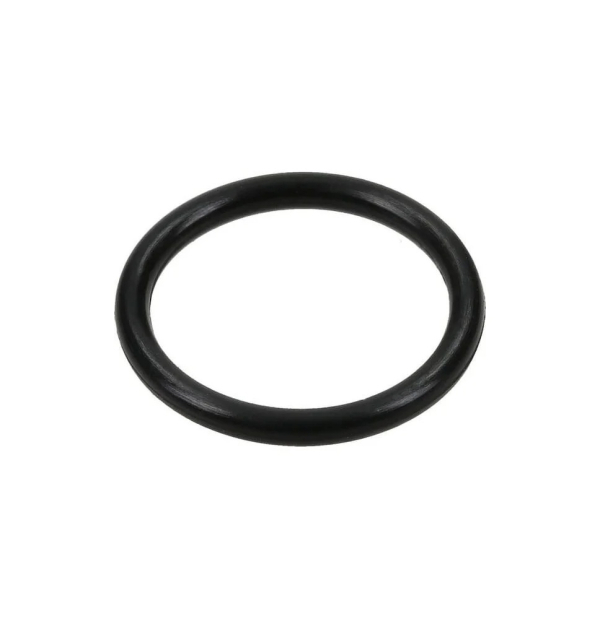

OR344VP001 O-ring 34x4 mm FKM Viton 75 Shore Kramp 1 szt.
O-ring OR344VP001 do uszczelniania połączeń, wymiar 34x4 mm, materiał FKM (Viton), twardość 75 Shore A. Pierścień ten umożliwia szczelne połączenie współpracujących elementów, co pomaga chronić mechanizm przed stratą medium i nieplanowanymi naprawami.
Właściwości kauczuku fluorowego FKM sprzyjają pracy w wymagającym środowisku termicznym i olejowym. Pierścień nie zastępuje uszczelnień o innym przekroju lub odmiennej geometrii rowka. W tym wariancie średnica wewnętrzna wynosi 34 mm, a grubość sznura 4 mm.
Zastosowanie i dobór do maszyny
Pierścienie tego typu stosuje się do odpowiednio dobranych połączeń statycznych i, po weryfikacji parametrów, także w części układów ruchowych. Typowe miejsca zastosowań to obudowy, bloki hydrauliczne, zawory, rozdzielacze i armatura serwisowa maszyn rolniczych, ogrodowych oraz przemysłowych. Nie przypisujemy tego elementu do konkretnych marek i modeli maszyn bez numeru części z dokumentacji urządzenia.
Jak dobrać? Zweryfikuj średnicę wewnętrzną d1 = 34 mm i przekrój d2 = 4 mm. Teoretyczna średnica zewnętrzna luźnego pierścienia to 42 mm (d1 + 2 x d2); nie jest to rozmiar rowka. Sprawdź przewidziany stopień ściśnięcia, tolerancje i temperaturę oraz kontakt z medium.
Dane techniczne
| Marka / producent | Kramp |
| Typ produktu | Pierścień uszczelniający O-ring |
| Numer katalogowy | OR344VP001 |
| Kod EAN / GTIN | 8716106253302 |
| Materiał | FKM, kauczuk fluorowy (Viton) |
| Twardość elastomeru | 75 Shore A |
| Temperatura pracy katalogowa | -20 do +200 stopni C (orientacyjny zakres dla FKM; zależy od konkretnego medium i warunków) |
| Norma wymiarowa / wykonania | DIN 3771 (grupa O-ringów Viton 4 mm) |
| Przekrój | okrągły, bez sprężyny metalowej |
| Sposób uszczelniania | Dwustronny po ściśnięciu w rowku o odpowiedniej geometrii |
| Praca w ruchu | Statyczna; dynamiczna wyłącznie po weryfikacji warunków pracy |
| Środowisko zastosowania | Wybrane układy z olejem, smarem i inne media po sprawdzeniu odporności FKM |
| Ograniczenie materiału | Nie stosować standardowego FKM z płynami hamulcowymi bez potwierdzenia zgodności |
| Waga katalogowa | 3 g |
| Jednostka sprzedaży | 1 szt. |
| Zawartość opakowania | 1 pierścień O-ring |
Wymiary
| Wymiar nominalny d1 x d2 | 34x4 mm |
| Średnica wewnętrzna d1 | 34 mm |
| Grubość sznura d2 | 4 mm |
| Średnica zewnętrzna teoretyczna d3 = d1 + 2 x d2 | 42 mm (wyliczona, nie oznacza średnicy gniazda) |
| Rodzaj wymiarowania | Metryczny, wymiary przed montażem |
| Przekrój poprzeczny | Kołowy, nominalnie 4 mm |
Montaż i wymiana
Przed demontażem wyłącz maszynę, zabezpiecz ją przed uruchomieniem i odciąż instalację zgodnie z jej instrukcją. Dokładnie usuń pozostałości uszkodzonej gumy, osady i zanieczyszczenia z rowka. Skontroluj zadziory i stan współpracujących powierzchni.
Przed założeniem nowego pierścienia porównaj numer OR344VP001 i wymiar 34x4 mm z usuniętą częścią lub dokumentacją techniczną. Ułóż pierścień bez skręcania i rozciągania ponad zalecenia konstrukcyjne. Środek montażowy zastosuj tylko po potwierdzeniu zgodności z FKM oraz medium roboczym. Następnie złóż zespół zgodnie z dokumentacją i wykonaj próbę szczelności.
Nasi technicy serwisowi najczęściej wskazują na następujące objawy wymagające kontroli uszczelnienia:
- wyciek oleju lub innego medium w rejonie połączenia mimo prawidłowego dokręcenia,
- spłaszczenie przekroju, utrata elastyczności lub trwałe odkształcenie,
- pęknięcia, przecięcia, przetarcia lub wykruszenia powierzchni gumy,
- powracające nieszczelności po ponownym złożeniu i użyciu starego uszczelnienia.
Do czyszczenia stosuj środki zgodne z FKM. Nie wyznaczaj uniwersalnego momentu dokręcania, dopuszczalnego ciśnienia ani wymiarów rowka na podstawie samej średnicy pierścienia; określa je projekt danego połączenia.
Numery identyfikacyjne
- Numer katalogowy: OR344VP001
- EAN / GTIN: 8716106253302
- Identyfikacja wymiarowa: 34x4 mm; materiał FKM; 75 Shore A
Zawartość oferty
Zawartość: 1 szt. O-ringu OR344VP001 o wymiarze 34x4 mm, materiał FKM (Viton), 75 Shore A. Oferta nie obejmuje zestawu ani środków montażowych. Masa katalogowa: 3 g.
Produkty powiązane
- OR345VP001 - inny przekrój, średnica wewnętrzna 34 mm; wymaga innego gniazda
- OR34250VP001 - inny przekrój, średnica wewnętrzna 34 mm; wymaga innego gniazda
- OR334VP001 - inna średnica wewnętrzna 33 mm, przekrój 4 mm FKM
- OR364VP001 - inna średnica wewnętrzna 36 mm, przekrój 4 mm FKM
Sprawdź również inne rozmiary uszczelniaczy
Pozycje w sekcjach powiązanych mają charakter porównawczy i nie są automatycznymi zamiennikami. Przed zmianą materiału lub wymiaru sprawdź wymagania producenta urządzenia.
Najczęściej zadawane pytania (FAQ)
Czy 34x4 mm oznacza średnicę zewnętrzną pierścienia? Nie. 34 mm to wymiar wewnętrzny, a 4 mm to grubość przekroju. Teoretyczna średnica zewnętrzna wynosi 42 mm.
Czy O-ring OR344VP001 pasuje do mojego ciągnika lub opryskiwacza? Można go dobrać do połączenia przewidzianego na O-ring 34x4 mm, FKM 75 Shore A, po sprawdzeniu rowka, medium, ciśnienia i temperatury. Bez numeru części maszyny nie potwierdzamy modelu.
Czy Viton nadaje się do płynów hamulcowych? Standardowego FKM nie należy traktować jako odpowiedniego do typowych płynów hamulcowych. Materiał należy dobierać zgodnie z dokumentacją instalacji i kartą zgodności chemicznej.
Ile sztuk jest w ofercie i jaka jest waga? Oferta obejmuje 1 sztukę. Waga katalogowa kodu OR344VP001 wynosi 3 g.
