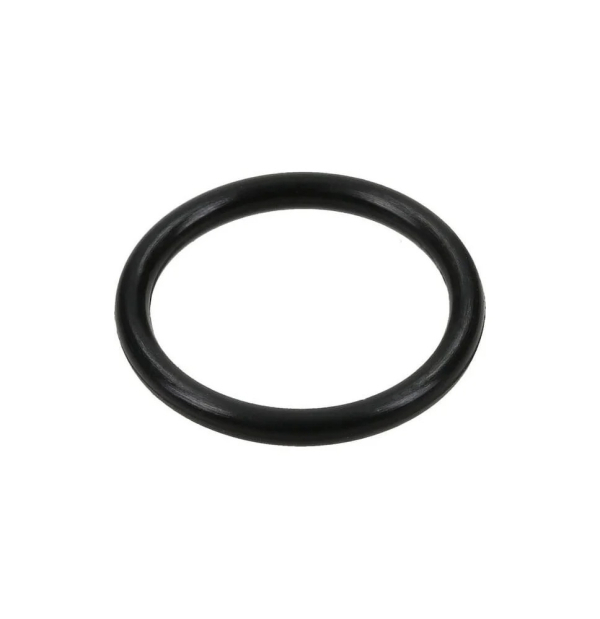

OR305VP001 O-ring 30x5 mm FKM Viton 75 Shore Kramp 1 szt.
O-ring OR305VP001 do uszczelniania połączeń, wymiar 30x5 mm, materiał FKM (Viton), twardość 75 Shore A. Okrągły profil równomiernie dociska się do powierzchni współpracujących przy poprawnym montażu, ograniczając powstawanie nieszczelności.
Zastosowanie Vitonu i twardość 75 Shore A pomagają uzyskać odpowiedni docisk w przewidzianej konstrukcji gniazda. Ważne, by nie rozciągać uszczelnienia nadmiernie i nie stosować go z niezgodnym medium. W tym wariancie średnica wewnętrzna wynosi 30 mm, a grubość sznura 5 mm.
Zastosowanie i dobór do maszyny
Pierścienie tego typu stosuje się do odpowiednio dobranych połączeń statycznych i, po weryfikacji parametrów, także w części układów ruchowych. Typowe miejsca zastosowań to obudowy, bloki hydrauliczne, zawory, rozdzielacze i armatura serwisowa maszyn rolniczych, ogrodowych oraz przemysłowych. Nie przypisujemy tego elementu do konkretnych marek i modeli maszyn bez numeru części z dokumentacji urządzenia.
Jak dobrać? Zweryfikuj średnicę wewnętrzną d1 = 30 mm i przekrój d2 = 5 mm. Teoretyczna średnica zewnętrzna luźnego pierścienia to 40 mm (d1 + 2 x d2); nie jest to rozmiar rowka. Sprawdź przewidziany stopień ściśnięcia, tolerancje i temperaturę oraz kontakt z medium.
Dane techniczne
| Marka / producent | Kramp |
| Typ produktu | Pierścień uszczelniający O-ring |
| Numer katalogowy | OR305VP001 |
| Kod EAN / GTIN | 8716106251728 |
| Materiał | FKM, kauczuk fluorowy (Viton) |
| Twardość elastomeru | 75 Shore A |
| Temperatura pracy katalogowa | -20 do +200 stopni C (orientacyjny zakres dla FKM; zależy od konkretnego medium i warunków) |
| Norma wymiarowa / wykonania | Wymiar metryczny; szczegółowe tolerancje i rowek zgodnie z dokumentacją montowanego zespołu |
| Przekrój | okrągły, bez sprężyny metalowej |
| Sposób uszczelniania | Dwustronny po ściśnięciu w rowku o odpowiedniej geometrii |
| Praca w ruchu | Statyczna; dynamiczna wyłącznie po weryfikacji warunków pracy |
| Środowisko zastosowania | Wybrane układy z olejem, smarem i inne media po sprawdzeniu odporności FKM |
| Ograniczenie materiału | Nie stosować standardowego FKM z płynami hamulcowymi bez potwierdzenia zgodności |
| Waga katalogowa | 5 g |
| Jednostka sprzedaży | 1 szt. |
| Zawartość opakowania | 1 pierścień O-ring |
Wymiary
| Wymiar nominalny d1 x d2 | 30x5 mm |
| Średnica wewnętrzna d1 | 30 mm |
| Grubość sznura d2 | 5 mm |
| Średnica zewnętrzna teoretyczna d3 = d1 + 2 x d2 | 40 mm (wyliczona, nie oznacza średnicy gniazda) |
| Rodzaj wymiarowania | Metryczny, wymiary przed montażem |
| Przekrój poprzeczny | Kołowy, nominalnie 5 mm |
Montaż i wymiana
Przed demontażem wyłącz maszynę, zabezpiecz ją przed uruchomieniem i odciąż instalację zgodnie z jej instrukcją. Dokładnie usuń pozostałości uszkodzonej gumy, osady i zanieczyszczenia z rowka. Skontroluj zadziory i stan współpracujących powierzchni.
Przed założeniem nowego pierścienia porównaj numer OR305VP001 i wymiar 30x5 mm z usuniętą częścią lub dokumentacją techniczną. Ułóż pierścień bez skręcania i rozciągania ponad zalecenia konstrukcyjne. Środek montażowy zastosuj tylko po potwierdzeniu zgodności z FKM oraz medium roboczym. Następnie złóż zespół zgodnie z dokumentacją i wykonaj próbę szczelności.
Nasi technicy serwisowi najczęściej wskazują na następujące objawy wymagające kontroli uszczelnienia:
- wyciek oleju lub innego medium w rejonie połączenia mimo prawidłowego dokręcenia,
- spłaszczenie przekroju, utrata elastyczności lub trwałe odkształcenie,
- pęknięcia, przecięcia, przetarcia lub wykruszenia powierzchni gumy,
- powracające nieszczelności po ponownym złożeniu i użyciu starego uszczelnienia.
Do czyszczenia stosuj środki zgodne z FKM. Nie wyznaczaj uniwersalnego momentu dokręcania, dopuszczalnego ciśnienia ani wymiarów rowka na podstawie samej średnicy pierścienia; określa je projekt danego połączenia.
Numery identyfikacyjne
- Numer katalogowy: OR305VP001
- EAN / GTIN: 8716106251728
- Identyfikacja wymiarowa: 30x5 mm; materiał FKM; 75 Shore A
Zawartość oferty
Zawartość: 1 szt. O-ringu OR305VP001 o wymiarze 30x5 mm, materiał FKM (Viton), 75 Shore A. Oferta nie obejmuje zestawu ani środków montażowych. Masa katalogowa: 5 g.
Produkty powiązane
- OR285VP001 - inna średnica wewnętrzna 28 mm, przekrój 5 mm FKM
- OR325VP001 - inna średnica wewnętrzna 32 mm, przekrój 5 mm FKM
- OR275VP001 - inna średnica wewnętrzna 27 mm, przekrój 5 mm FKM
- OR335VP001 - inna średnica wewnętrzna 33 mm, przekrój 5 mm FKM
Sprawdź również inne rozmiary uszczelniaczy
Pozycje w sekcjach powiązanych mają charakter porównawczy i nie są automatycznymi zamiennikami. Przed zmianą materiału lub wymiaru sprawdź wymagania producenta urządzenia.
Najczęściej zadawane pytania (FAQ)
Czy 30x5 mm oznacza średnicę zewnętrzną pierścienia? Nie. 30 mm to wymiar wewnętrzny, a 5 mm to grubość przekroju. Teoretyczna średnica zewnętrzna wynosi 40 mm.
Czy O-ring OR305VP001 pasuje do mojego ciągnika lub opryskiwacza? Można go dobrać do połączenia przewidzianego na O-ring 30x5 mm, FKM 75 Shore A, po sprawdzeniu rowka, medium, ciśnienia i temperatury. Bez numeru części maszyny nie potwierdzamy modelu.
Czy Viton nadaje się do płynów hamulcowych? Standardowego FKM nie należy traktować jako odpowiedniego do typowych płynów hamulcowych. Materiał należy dobierać zgodnie z dokumentacją instalacji i kartą zgodności chemicznej.
Ile sztuk jest w ofercie i jaka jest waga? Oferta obejmuje 1 sztukę. Waga katalogowa kodu OR305VP001 wynosi 5 g.
