795113 / 9.795.113 Przekładnia prawa K-795 1:9,2 do zgrabiarki Pronar ZKP801 ZKP900D Comer

Opis produktu

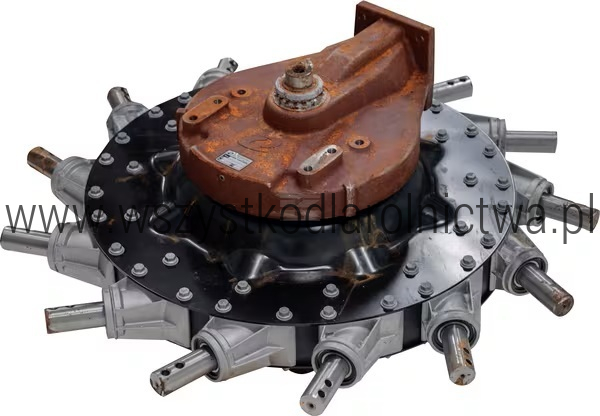

Przekładnia Comer 795113 / 9.795.113 to kompletna prawa przekładnia wirnika zgrabiarki z rodziny K-795, przeznaczona do przenoszenia napędu w zgrabiarkach karuzelowych.

Model posiada przełożenie 1:9,2 i jest przystosowany do maksymalnej prędkości wejściowej 540 obr./min. Wykonanie DX oznacza prawą wersję przekładni. Konstrukcja przeznaczona jest do wirnika z 13 ramionami roboczymi.

Potwierdzone zastosowanie obejmuje zgrabiarki Pronar ZKP801 oraz ZKP900D.

Przekładnia stanowi ważny element układu napędowego zgrabiarki i odpowiada za przekazanie napędu z wału WOM na mechanizm wirnika. Przy wymianie należy porównać pełny numer 9.795.113, ponieważ w rodzinie K-795 występują różne wersje wykonania.

Dane techniczne

Budowa i funkcja przekładni

Przekładnia do zgrabiarki Comer K-795 przekazuje napęd z wału przegubowo-teleskopowego na mechanizm wirnika. Odpowiednie przełożenie umożliwia uzyskanie właściwej prędkości obrotowej ramion zgrabiających podczas pracy maszyny.

Wersja 9.795.113 jest wykonaniem prawym / DX. Została skonfigurowana dla wirnika 13-ramiennego o średnicy roboczej około 4,2 m.

Zastosowanie / Pasuje do

Pronar

• ZKP801
• ZKP900D

Przekładnia może być stosowana również w innych maszynach wyposażonych fabrycznie w przekładnię o pełnym oznaczeniu 9.795.113, jednak przed zakupem należy zawsze porównać numer katalogowy, stronę wykonania, przełożenie oraz sposób mocowania.

Jak prawidłowo dobrać przekładnię do zgrabiarki?

Przy wyborze przekładni należy sprawdzić przede wszystkim:

• numer katalogowy starej przekładni – 9.795.113,
• serię przekładni – K-795,
• wersję – DX / prawa,
• przełożenie – 1:9,2,
• maksymalną prędkość wejściową – 540 obr./min,
• wał wejściowy – 1 3/8" Z6,
• położenie przekładni w maszynie,
• zgodność punktów mocowania.

Ważne: samo oznaczenie K-795 lub samo przełożenie 1:9,2 nie wystarcza do prawidłowego doboru. W tej rodzinie występują różne konfiguracje, dlatego najpewniejszą podstawą doboru jest pełny numer 9.795.113.

795112 czy 795113 – jaka jest różnica?

Obie przekładnie mają takie samo przełożenie, ale występują w różnych konfiguracjach. Nie należy traktować ich jako bezpośrednio zamiennych bez sprawdzenia oznaczenia starej przekładni oraz strony montażu.

Numery porównawcze / OEM

• 795113
• 9.795.113
• K-795
• K-795T

Cechy produktu

• przekładnia do zgrabiarki karuzelowej,
• producent Comer,
• seria K-795,
• wersja prawa / DX,
• przełożenie 1:9,2,
• maksymalna prędkość wejściowa 540 obr./min,
• maksymalny moment wejściowy 210 Nm,
• wał wejściowy 1 3/8" Z6,
• konfiguracja dla wirnika 13-ramiennego,
• potwierdzone zastosowanie w zgrabiarkach Pronar ZKP801 i ZKP900D.

Zawartość zestawu

1 szt. kompletnej przekładni Comer 795113 / 9.795.113.

Przekładnia jest dostarczana bez oleju.

Na co zwrócić uwagę przy montażu?

• porównaj numer 9.795.113 z oznaczeniem starej przekładni,
• sprawdź, czy w maszynie wymagana jest wersja prawa / DX,
• skontroluj stan wału przegubowo-teleskopowego i elementów napędu,
• przed uruchomieniem napełnij przekładnię właściwym olejem,
• sprawdź prawidłowe osadzenie i dokręcenie elementów mocujących,
• po montażu wykonaj próbę przy niskich obrotach,
• nie uruchamiaj przekładni bez oleju.

Objawy zużycia lub uszkodzenia przekładni zgrabiarki

• głośna praca przekładni,
• stuki podczas pracy wirnika,
• drgania lub nierówna praca ramion,
• wycieki oleju,
• nadmierny luz na wałach,
• przegrzewanie obudowy,
• problemy z przekazywaniem napędu na wirnik.

Kontrola i konserwacja

Regularna kontrola poziomu oleju oraz szczelności przekładni wpływa na jej trwałość i bezpieczną pracę. Producent przewiduje pierwszą wymianę oleju po około 50–70 godzinach pracy, a następne po około 500–700 godzinach lub co najmniej raz w roku.

Należy również kontrolować stan wałów, połączeń napędowych oraz elementów mocujących przekładnię do zgrabiarki.

Sposób wymiany / montażu

1. Ustaw zgrabiarkę na stabilnym, równym podłożu.
2. Wyłącz ciągnik, odłącz WOM i zabezpiecz maszynę przed uruchomieniem.
3. Zdemontuj osłony układu napędowego.
4. Odłącz wał przegubowo-teleskopowy.
5. Zabezpiecz przekładnię przed opuszczeniem po odkręceniu mocowań.
6. Odłącz elementy napędzane przez przekładnię.
7. Zdemontuj starą przekładnię.
8. Porównaj numer, wersję DX oraz sposób mocowania nowego elementu.
9. Zamontuj nową przekładnię 9.795.113.
10. Podłącz napęd i zamontuj wszystkie wymagane zabezpieczenia.
11. Napełnij przekładnię olejem zgodnie z wymaganiami maszyny.
12. Zamontuj osłony.
13. Uruchom układ na niskich obrotach i sprawdź prawidłowość pracy oraz szczelność.

Produkty powiązane

• 795112 / 9.795.112 – lewa przekładnia K-795 SX, przełożenie 1:9,2
• Przekładnie i części K-795
• Przekładnie i części Comer
• Części do maszyn Pronar

Uwagi

9.795.113 to prawa wersja DX. W rodzinie K-795 występują różne konfiguracje przekładni, dlatego przy wymianie należy porównać pełny numer katalogowy oraz stronę montażu. Przekładnia jest dostarczana bez oleju.

Najczęściej zadawane pytania

Do czego służy przekładnia Comer 795113?
Jest to przekładnia napędu wirnika stosowana w zgrabiarkach karuzelowych. Potwierdzone zastosowanie obejmuje modele Pronar ZKP801 i ZKP900D.

Czy 795113 pasuje do zgrabiarki Pronar ZKP801?
Tak. Pronar ZKP801 znajduje się w potwierdzonym zastosowaniu przekładni 795113.

Czy 795113 pasuje do Pronar ZKP900D?
Tak. Przekładnia jest również stosowana w zgrabiarce Pronar ZKP900D.

Czy 795113 jest prawą czy lewą przekładnią?
Numer 9.795.113 oznacza wersję DX – prawą.

Jakie przełożenie ma przekładnia 9.795.113?
Przełożenie wynosi 1:9,2.

Jaka jest maksymalna prędkość wejściowa?
Maksymalna prędkość wejściowa wynosi 540 obr./min.

Czym różni się 795113 od 795112?
Obie przekładnie mają przełożenie 1:9,2, ale 795113 jest wersją prawą DX, a 795112 wersją lewą SX.

Czy przekładnia jest napełniona olejem?
Nie. Przed pierwszym uruchomieniem należy napełnić przekładnię odpowiednim olejem zgodnie z instrukcją maszyny.
