795112 / 9.795.112 Przekładnia zgrabiarki K-795 R 1:9,2 540 obr./min do Pronar ZKP801 ZKP900D Comer

Opis produktu

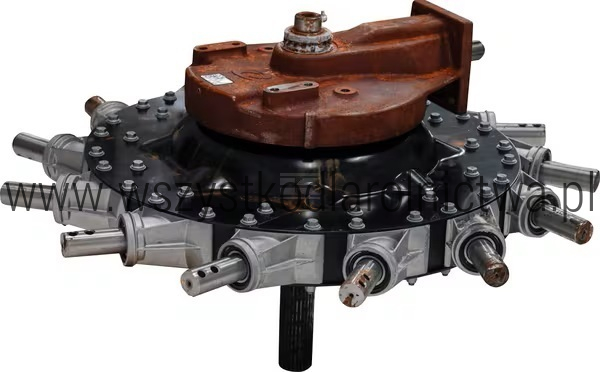

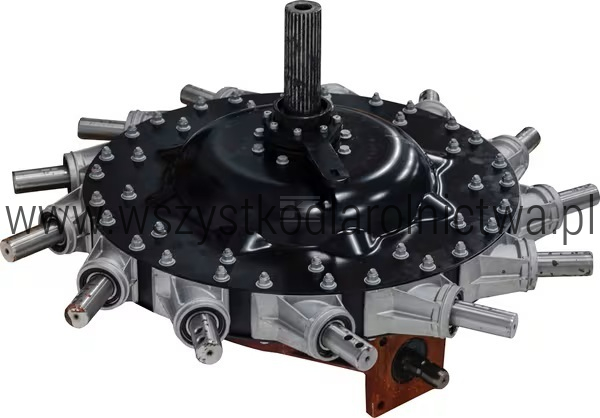

795112 / 9.795.112 to kompletna przekładnia mechaniczna Comer K-795, stosowana w napędzie wirnika zgrabiarek karuzelowych.

Przekładnia posiada przełożenie 1:9,2 i jest przystosowana do maksymalnej prędkości wejściowej 540 obr./min. W katalogu Comer występuje jako wersja 9.795.112 – K-795 R.

Potwierdzone zastosowanie obejmuje zgrabiarki Pronar ZKP801 oraz ZKP900D.

Dane techniczne

Budowa i funkcja przekładni

Przekładnia K-795 jest centralnym elementem układu napędowego wirnika zgrabiarki. Odbiera napęd z wału przegubowo-teleskopowego WOM i przekazuje go na mechanizm roboczy odpowiedzialny za obrót ramion zgrabiających.

Przełożenie 1:9,2 pozwala uzyskać wymaganą prędkość pracy mechanizmu zgrabiarki przy prędkości wejściowej do 540 obr./min.

Zastosowanie / Pasuje do

Pronar

• ZKP801
• ZKP900D

Przekładnia może występować również w innych zgrabiarkach wykorzystujących układ napędowy Comer K-795, jednak przed zamówieniem należy porównać numer katalogowy oraz wersję przekładni.

Jak prawidłowo dobrać przekładnię?

Przed zakupem należy sprawdzić:

• numer starej przekładni – 9.795.112,
• model – K-795,
• wersję – R,
• przełożenie – 1:9,2,
• prędkość wejściową – 540 obr./min,
• typ wału wejściowego – 1 3/8" Z6,
• zgodność punktów mocowania,
• model zgrabiarki.

Ważne: w rodzinie K-795 występują różne wersje przekładni. Sama nazwa K-795 nie wystarcza do prawidłowego doboru – należy porównać pełny numer 9.795.112.

Wersje przekładni K-795

Przekładni 9.795.112 i 9.795.113 nie należy zamieniać wyłącznie na podstawie takiego samego przełożenia. Różnią się konfiguracją wykonania.

Numery porównawcze / OEM

• 795112
• 9.795.112
• K-795
• K-795T

Cechy produktu

• oryginalna przekładnia Comer,
• model K-795,
• wersja 9.795.112 R,
• przełożenie 1:9,2,
• maksymalna prędkość wejściowa 540 obr./min,
• wał wejściowy 1 3/8" Z6,
• przeznaczona do napędu wirnika zgrabiarki,
• potwierdzone zastosowanie w zgrabiarkach Pronar.

Zawartość zestawu

1 szt. kompletnej przekładni Comer K-795 9.795.112.

Przekładnia dostarczana jest bez oleju.

Na co zwrócić uwagę przy montażu?

• przed montażem porównaj pełny numer starej przekładni,
• sprawdź stan wału WOM i wału napędowego,
• skontroluj punkty mocowania przekładni,
• przed uruchomieniem napełnij przekładnię właściwym olejem zgodnie z instrukcją maszyny,
• sprawdź szczelność korków i uszczelnień,
• po montażu wykonaj próbę pracy przy niskiej prędkości,
• nie uruchamiaj przekładni bez oleju.

Objawy zużycia lub uszkodzenia przekładni

• nadmierny hałas podczas pracy,
• stuki lub drgania wirnika,
• wycieki oleju,
• wyczuwalny nadmierny luz na wałach,
• nierówna praca ramion zgrabiarki,
• przegrzewanie się obudowy,
• problemy z przenoszeniem napędu.

Kontrola i konserwacja

Po zamontowaniu nowej przekładni należy regularnie sprawdzać poziom oleju, szczelność obudowy oraz stan elementów napędowych.

Pierwszą wymianę oleju zaleca się przeprowadzić po około 50–70 godzinach pracy. Kolejne wymiany należy wykonywać po około 500–700 godzinach lub co najmniej raz w roku, zależnie od intensywności użytkowania.

Sposób wymiany / montażu

1. Ustaw maszynę na równym i stabilnym podłożu.
2. Odłącz WOM i zabezpiecz ciągnik przed uruchomieniem.
3. Zdemontuj osłony napędu.
4. Odłącz wał przegubowo-teleskopowy.
5. Odłącz elementy napędzane przez przekładnię.
6. Podeprzyj przekładnię przed odkręceniem mocowań.
7. Odkręć śruby mocujące i zdemontuj starą przekładnię.
8. Porównaj oznaczenia i konfigurację nowej przekładni.
9. Zamontuj przekładnię K-795 i dokręć elementy mocujące.
10. Podłącz elementy napędowe oraz WOM.
11. Napełnij przekładnię olejem zgodnie z wymaganiami maszyny.
12. Zamontuj wszystkie osłony.
13. Uruchom układ na niskich obrotach i sprawdź prawidłowość pracy.

Produkty powiązane

• 9.795.102 – inna wersja przekładni K-795
• 9.795.113 – przekładnia K-795 1:9,2 w innej konfiguracji
• Przekładnie i części Comer
• Części do maszyn Pronar

Uwagi

W serii K-795 występują różne wersje konstrukcyjne. Przed zamówieniem należy porównać pełny numer 9.795.112 z oznaczeniem starej przekładni. Przekładnia jest dostarczana bez oleju.

Najczęściej zadawane pytania

Jakie przełożenie ma przekładnia 795112?
Przełożenie wynosi 1:9,2.

Jaka jest maksymalna prędkość wejściowa?
Maksymalna prędkość wejściowa wynosi 540 obr./min.

Czy przekładnia pasuje do Pronar ZKP801?
Tak. Model ZKP801 znajduje się w potwierdzonym zastosowaniu tej przekładni.

Czy przekładnia pasuje do Pronar ZKP900D?
Tak. Model ZKP900D również znajduje się w potwierdzonym zastosowaniu.

Czy przekładnia jest dostarczana z olejem?
Nie. Przed pierwszym uruchomieniem należy napełnić przekładnię odpowiednim olejem zgodnie z instrukcją maszyny.

Czy 9.795.112 i 9.795.113 są tym samym produktem?
Nie. Obie wersje mają przełożenie 1:9,2, ale różnią się konfiguracją wykonania. Przy wymianie należy kierować się pełnym numerem katalogowym.

Jaki wał wejściowy zastosowano w przekładni?
Przekładnia posiada wejście 1 3/8" Z6.
