4645702U7DSKIT Armatura regulacyjna Bravo 7-sekcyjna 250 l/min 20 bar z filtrem i przepływomierzem ARAG

Opis produktu

ARAG 4645702U7DSKIT to kompletna armatura regulacyjna Bravo przeznaczona do opryskiwaczy polowych z belką podzieloną na 7 niezależnie sterowanych sekcji.

Zespół zapewnia przepływ do 250 l/min i jest przeznaczony do pracy przy maksymalnym ciśnieniu 20 bar. Wbudowany przepływomierz umożliwia kontrolę przepływu cieczy i współpracę z komputerowym układem sterowania opryskiwacza.

Armatura ma budowę modułową. Połączenia widełkowe ułatwiają montaż oraz wymianę poszczególnych elementów zespołu bez konieczności wymiany całej armatury.

Dane techniczne

Zastosowanie

Armatura 4645702U7DSKIT przeznaczona jest do opryskiwaczy polowych wyposażonych w komputerowe sterowanie oraz belkę opryskową podzieloną na 7 szerokości częściowych.

Zespół umożliwia:

• elektryczne sterowanie 7 sekcjami belki opryskowej,
• włączanie i wyłączanie głównego przepływu cieczy,
• proporcjonalną regulację ciśnienia,
• pomiar przepływu cieczy,
• współpracę z komputerami Bravo,
• filtrację cieczy przed dalszymi elementami instalacji,
• regulację powrotów poszczególnych sekcji.

Budowa armatury

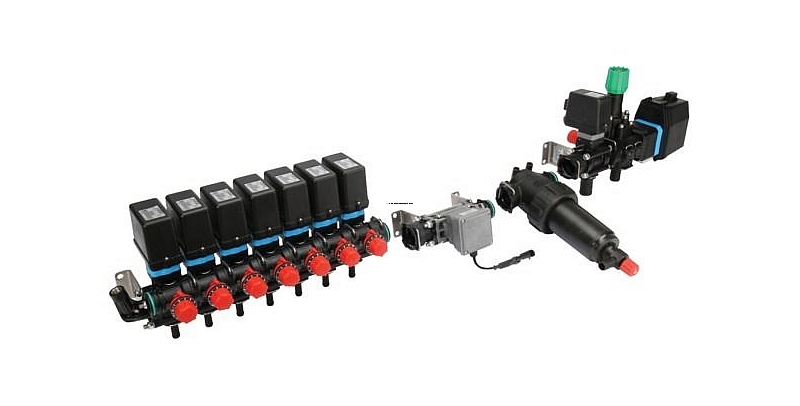

Zestaw składa się z:

• zaworu głównego z zaworem nadciśnieniowym,
• proporcjonalnego zaworu regulacji ciśnienia,
• filtra ciśnieniowego,
• przepływomierza,
• 7 zaworów sekcyjnych ze zbieraczem równoprężnym,
• przyłącza do manometru lub przetwornika ciśnienia.

Zawory sekcyjne dostarczane są bez części żeńskiej przyłącza po stronie tłocznej, dlatego przed montażem należy sprawdzić rodzaj przyłączy zastosowanych w opryskiwaczu.

Główne komponenty zestawu

Przepływomierz

Armatura posiada przepływomierz ARAG 4621AA4A5B5. Umożliwia on pomiar przepływu cieczy i przekazanie informacji do współpracującego układu sterowania.

Przepływomierz jest oddzielnym elementem modułowego zespołu, dzięki czemu w przypadku uszkodzenia możliwa jest jego wymiana bez konieczności wymiany całej armatury.

Filtr ciśnieniowy

W zestawie zastosowano filtr ciśnieniowy ARAG 32621M3. Jego zadaniem jest zatrzymywanie zanieczyszczeń mogących zakłócić pracę zaworów, przepływomierza oraz dalszej części instalacji.

Filtr należy regularnie kontrolować i czyścić, szczególnie w przypadku spadku wydajności lub niestabilnej pracy układu regulacji.

Zawory sekcyjne

Zespół posiada 7 zaworów sekcyjnych ze zbieraczem równoprężnym. Umożliwiają one niezależne włączanie i wyłączanie poszczególnych części belki opryskowej.

Prawidłowe ustawienie powrotów równoprężnych pomaga ograniczyć zmiany parametrów pracy pozostałych sekcji podczas wyłączania kolejnych części belki.

Współpraca z komputerami Bravo

Armatura jest przeznaczona do współpracy z układami sterowania:

• Bravo 110,
• Bravo 120,
• Bravo 180,
• Bravo 300S.

W przypadku komputerów Bravo 180S, 300 i 300S można zastosować przetwornik ciśnienia 0–20 bar ARAG 466113200, który należy zamówić oddzielnie.

Warianty armatury

Cechy produktu

• oryginalny produkt ARAG,
• kompletna armatura regulacyjna Bravo,
• 7 sterowanych sekcji,
• maksymalny przepływ 250 l/min,
• maksymalne ciśnienie 20 bar,
• proporcjonalna regulacja ciśnienia,
• zawór główny z zaworem nadciśnieniowym,
• filtr ciśnieniowy,
• przepływomierz,
• zbieracz równoprężny,
• modułowa konstrukcja,
• połączenia widełkowe ułatwiające wymianę komponentów,
• korpus z nylonu wzmacnianego włóknem szklanym,
• elementy wewnętrzne z Delrin® i stali nierdzewnej AISI 303,
• uszczelnienia Viton®,
• wewnętrzne zabezpieczenie elektryczne z możliwością resetowania.

Zawartość zestawu

1 kompletna armatura regulacyjna ARAG 4645702U7DSKIT do 7 sekcji.

Zestaw obejmuje zawór główny z zaworem nadciśnieniowym, proporcjonalny zawór regulacji ciśnienia, filtr ciśnieniowy, przepływomierz oraz 7 zaworów sekcyjnych ze zbieraczem równoprężnym.

Przetwornik ciśnienia nie znajduje się w zestawie i w razie potrzeby należy zamówić go oddzielnie.

Objawy zużycia lub uszkodzenia

• brak reakcji jednej lub kilku sekcji,
• problemy z otwieraniem lub zamykaniem głównego przepływu,
• niestabilna regulacja ciśnienia,
• nieprawidłowe wskazania przepływu,
• problemy z utrzymaniem zadanej dawki oprysku,
• zmiana ciśnienia po wyłączeniu jednej z sekcji,
• ograniczony przepływ przez zabrudzony filtr,
• wycieki na połączeniach lub zaworach.

Czyszczenie i konserwacja

Po zakończeniu pracy instalację należy dokładnie przepłukać czystą wodą. Regularnej kontroli wymagają przede wszystkim filtr ciśnieniowy i przepływomierz.

Należy również sprawdzać szczelność połączeń oraz prawidłowe działanie zaworu głównego, regulatora proporcjonalnego i wszystkich siedmiu zaworów sekcyjnych.

Sposób wymiany / montażu

1. Wyłącz pompę opryskiwacza i usuń ciśnienie z instalacji.
2. Odłącz zasilanie elektryczne układu sterowania.
3. Opróżnij fragment instalacji, w którym zamontowana jest armatura.
4. Oznacz przewody prowadzące do poszczególnych sekcji belki.
5. Odłącz przewody cieczowe oraz połączenia elektryczne.
6. Zdemontuj dotychczasową armaturę.
7. Zamontuj zestaw ARAG 4645702U7DSKIT.
8. Podłącz przewody zasilające, powrót oraz przewody 7 sekcji.
9. Podłącz zawory, regulator oraz przepływomierz do układu sterowania.
10. Sprawdź ustawienie zbieracza równoprężnego.
11. Uruchom instalację przy niskim ciśnieniu i sprawdź szczelność wszystkich połączeń.
12. Sprawdź działanie zaworu głównego oraz kolejno wszystkich 7 sekcji.
13. Sprawdź wskazania przepływomierza i ustawienia współpracującego komputera Bravo.

Produkty powiązane

• 8730022S – elektryczny zawór proporcjonalny ARAG
• 46452U50 – element zespołu zaworu głównego ARAG
• 32621M3 – filtr ciśnieniowy 210 l/min ARAG
• 4621AA4A5B5 – przepływomierz z przyłączem widełkowym ARAG
• 46301751 – zespół 7 zaworów sekcyjnych ze zbieraczem równoprężnym ARAG
• 466113200 – przetwornik ciśnienia 0–20 bar ARAG, zamawiany oddzielnie
• 4645502U7DSKIT – armatura regulacyjna Bravo 5-sekcyjna 200 l/min ARAG
• ARAG – pozostałe części instalacji opryskowych

Uwagi

- Numer produktu: 4645702U7DSKIT.
- Producent: ARAG.
- Liczba sekcji: 7.
- Maksymalny przepływ: 250 l/min.
- Maksymalne ciśnienie: 20 bar.
- Filtr ciśnieniowy: tak.
- Przepływomierz: tak.
- Zbieracz równoprężny: tak.
- Sterowanie: Bravo 110, 120, 180, 300S.
- Waga: 15050 g / 15,050 kg.
- Jednostka sprzedaży: 1 zestaw.
- Przetwornik ciśnienia należy w razie potrzeby zamówić oddzielnie.
- Przed zakupem należy sprawdzić zgodność konfiguracji armatury z instalacją opryskiwacza.

Najczęściej zadawane pytania

Do ilu sekcji przeznaczona jest armatura 4645702U7DSKIT?
Zestaw przeznaczony jest do sterowania 7 sekcjami belki opryskowej.

Jaki jest maksymalny przepływ armatury?
Maksymalny przepływ wynosi 250 l/min.

Jakie jest maksymalne ciśnienie pracy?
Maksymalne ciśnienie wynosi 20 bar.

Czy zestaw posiada przepływomierz?
Tak. Przepływomierz jest częścią kompletnej armatury.

Czy zestaw posiada filtr?
Tak. W armaturze zastosowany jest filtr ciśnieniowy ARAG 32621M3.

Czy armatura posiada zbieracz równoprężny?
Tak. Zespół 7 zaworów sekcyjnych wyposażony jest w zbieracz równoprężny.

Z jakimi komputerami Bravo współpracuje armatura?
Armatura jest przeznaczona do współpracy z układami Bravo 110, Bravo 120, Bravo 180 i Bravo 300S.

Czy czujnik ciśnienia znajduje się w zestawie?
Nie. Przetwornik ciśnienia należy zamówić oddzielnie. Do odpowiednich układów można zastosować ARAG 466113200 0–20 bar.

Czy można wymieniać poszczególne elementy armatury?
Tak. Modułowa konstrukcja i połączenia widełkowe ułatwiają wymianę poszczególnych komponentów.
